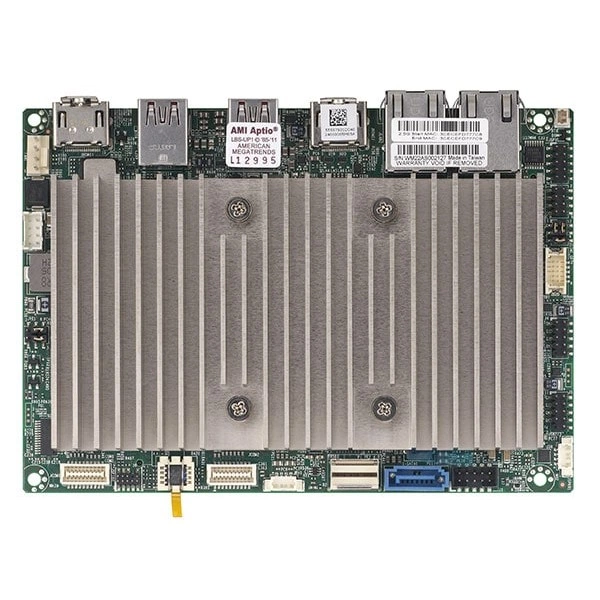

Материнская плата Supermicro X13SAN-H (MBD-X13SAN-H) количество ядер: до 10C/12T; до 12MB кэш

Основное описание материнской платы Supermicro X13SAN-H

Supermicro X13SAN-H - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Количество ядер - до 10C/12T; до 12MB кэш.

Ограничения процессорной подсистемы - Поддерживается до 15W TDP Процессоры.

Поддержка памяти - Количество слотов: 2 слотов DIMM.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

При подборе фиксируют точное исполнение MBD-X13SAN-H. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Количество ядер: до 10C/12T; до 12MB кэш
• Ограничения процессорной подсистемы: Поддерживается до 15W TDP Процессоры
• Поддержка памяти: Количество слотов: 2 слотов DIMM
• Разъёмы M.2: 1 M.2 SATA слот (B-key 2242/2280; USB 3.0)
• Интерфейсы SATA: 1 SATA (6Gbps) через Intel® 600 серия
• Аудиоподсистема: ALC 888S HD Аудио
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Дополнительные интерфейсы: 1 8-бит GPIO разъём порты; 1 SMBus разъём порты; 1 Система Вентилятор порты
• Последовательные интерфейсы: 4 COM порты (разъём)
• Сетевой контроллер: Два LAN с Intel® Ethernet Контроллер I225-IT, 2.5G, TSN, industrial grade
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Управление электропитанием: Управление питанием ACPI; Wake-On-LAN; Force Питание On by Перемычка; Управление из питание-on для восстановление от AC питание потеря; +12-24V Питание DC Вход
• Бренд: Supermicro
• Модель: X13SAN-H
• Артикул: MBD-X13SAN-H
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X13SAN-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.

При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X13SAN-E-WOHS, Supermicro X13SAN-H-WOHS. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X13SAN-E-WOHS. В спецификации альтернативного проекта ориентиром служат параметры: DDR5, 3.5" SBC. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

В качестве аналога рассмотрите Supermicro X13SAN-H-WOHS. В спецификации альтернативного проекта ориентиром служат параметры: DDR5, 3.5" SBC. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.

Комплектация

При заказе согласуйте состав позиции MBD-X13SAN-H вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, SNK-C0157PL. Необходимый состав поставки согласуют с выбранной конфигурацией.
