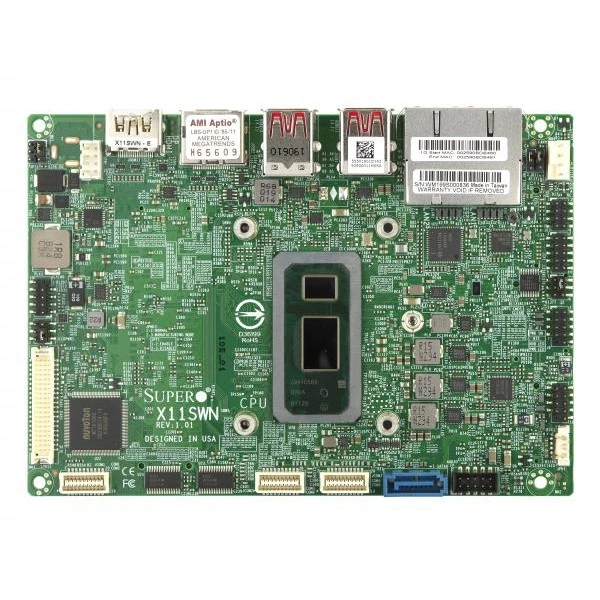

Материнская плата Supermicro X11SWN-H-WOHS (MBD-X11SWN-H-WOHS) FCBGA-1528, DDR4, количество ядер: до 4 ядра, 8 потоки / 8MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SWN-H-WOHS
Supermicro X11SWN-H-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - 8th поколение Intel® Core™ i7-8665UE процессор; Один сокет FCBGA-1528 поддерживается, CPU TDP поддерживается до 15W TDP.
Количество ядер - до 4 ядра, 8 потоки / 8MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
При подборе фиксируют точное исполнение MBD-X11SWN-H-WOHS. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: 8th поколение Intel® Core™ i7-8665UE процессор; Один сокет FCBGA-1528 поддерживается, CPU TDP поддерживается до 15W TDP
- Количество ядер: до 4 ядра, 8 потоки / 8MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s
- Программные средства управления: SuperDoctor® 5, AMT, vPro, Watchdog; SuperDoctor 5
- Управление электропитанием: Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита, +12-24V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Артикул: MBD-X11SWN-H-WOHS
- Индикаторы: Дежурный режим alert LED
- Дополнительные интерфейсы: 1 HD Аудио разъём Mic-в/Headphone-out (Аудио только поддержка при 0~60C); 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB
- Температура хранения: -40°C - 85°C (-40°F - 185°F)
- Сетевые контроллеры: Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210IT
- Порты USB: 4 USB 3.1 Gen2 порты (4 задний тип A)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SWN-H-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-E100-9W-H, Supermicro SYS-E100-9W-IA-H. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SWN-C-WOHS. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 2 ядра, 2 потоки / 2MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro X11SWN-E-WOHS. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 4 ядра, 8 потоки / 6MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Комплектация
В спецификации поставки для MBD-X11SWN-H-WOHS зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-PWEX-1110-15, MCP-350-00008-0N, MCP-250-10117-0N, CBL-PWEX-1032. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SWN-H-WOHS
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 48-бит LVDS порты, 1 DP++(Два-Режим DisplayPort) порты
- Графическая подсистема
- 1 Intel® UHD Graphics 620 порты; Два канал 48-бит LVDS(максимум. разрешение до 1920x1200@60Hz), _x000D_ HDMI 1.4 (максимум. разрешение до 4096x2160@30Hz), DP++ (максимум. разрешение до 4096x2304@60Hz)
- Дополнительные интерфейсы
- 1 HD Аудио разъём Mic-в/Headphone-out (Аудио только поддержка при 0~60C); 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор
- Интерфейсы SATA
- I-SATA0 (1x SATA 3.0 Порт); 1 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Микросхема
- Порты USB
- 4 USB 3.1 Gen2 порты (4 задний тип A)
- Последовательный порт
- 6 COM Порт (6 разъём), (4 x RS232, 2 RS232/422/485, RS-485 поддерживается Auto управление потоком)
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280 B-key (USB3.0/2.0 x 1,SATA Gen3 x 1) с nano SIM holder;M.2 2230 E-key (CNVi/PCIe 3.0 x1/USB2);M.2 2242/2280 M-key (PCIe 3.0 x4,SATA Gen3 x 1), NVMe поддержка
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210IT
- Сетевые порты LAN
- 2 RJ45
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SWN-H-WOHS
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- X11SWN-H-WOHS
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-2400MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Скорость памяти
- 2666/2400/2133 MT/s non-ECC DDR4 Небуферизованная 2400MHz 260pin SODIMM
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 8-pin 12-24V Питание DC Разъём
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Контроль CPU напряжения, 3.3V дежурный режим, 1.2V (VDIMM), +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 4 ядра, 8 потоки / 8MB кэш
- Процессоры и сокет
- 8th поколение Intel® Core™ i7-8665UE процессор; Один сокет FCBGA-1528 поддерживается, CPU TDP поддерживается до 15W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, AMT, vPro, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита, +12-24V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Функции BIOS
- ACPI 6.2; SMBIOS 3.0 или новее; UEFI 2.7; PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 70°C (32°F - 158°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
