Артикул: SYS-E100-9W-IA-H
В наличии

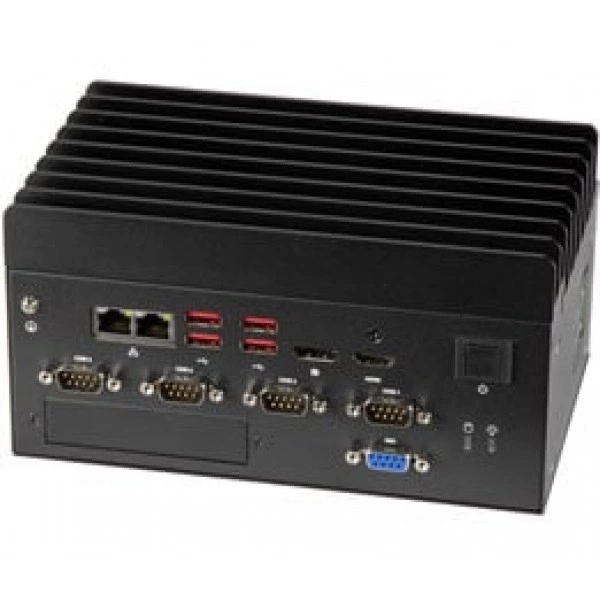

Встраиваемая система Supermicro SYS-E100-9W-IA-H FCBGA-1528, DDR4, до 60W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-9W-IA-H
Supermicro SYS-E100-9W-IA-H - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SWN-H-WOHS.
Процессоры и сокет - 8th поколение Intel® Core™ i7-8665UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W.
Ограничения процессорной подсистемы - версия BIOS 2.0 или новее требуется.
Количество слотов DIMM - до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM.
Тип памяти - DDR4 до 2400MHz.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
При подборе фиксируют точное исполнение SYS-E100-9W-IA-H. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Технические особенности
- Системная плата: Super X11SWN-H-WOHS
- Процессоры и сокет: 8th поколение Intel® Core™ i7-8665UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W
- Ограничения процессорной подсистемы: версия BIOS 2.0 или новее требуется
- Количество слотов DIMM: до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM
- Тип памяти: DDR4 до 2400MHz
- Ширина: 7.64" (194mm) / 11.81" (300mm) - pkg.
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Высота: 4.52" (115mm) / 5.12" (130mm) - pkg.
- Объёмы модулей DIMM: 32GB, 16GB, 8GB, 4GB
- Условия эксплуатации и требования: Operational Shock, IEC 60068-2-27, 30G, half sine, 11ms
- Условия эксплуатации и требования: Рабочая относительная влажность:
- Глубина: 4.96" (126mm) / 11" (279mm) - pkg.
- Условия эксплуатации и требования: -40°C до 70°C (-40°F до 158°F)
- Сетевые порты LAN: 2 RJ45 Gigabit Ethernet LAN порты
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-9W-IA-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для прикладного оборудования определяют режим питания и внешние интерфейсы. Выбранную систему проверяют с реальными периферийными устройствами.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X11SWN-H-WOHS. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9S-E. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA 1356, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E100-9S-L. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA 1356, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Комплектация
В заявке на SYS-E100-9W-IA-H укажите нужный состав поставки и принадлежности, связанные с местом установки. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SYS-E100-9W-IA-H
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- COM Порт
- 4 COM порты: 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком
- Аудиоподсистема
- ALC 888S HD Аудио; 1 HD Аудио разъём; (Mic-в/Line-Out) (option)
- Видеовыходы
- Intel® UHD Graphics 620; 1 HDMI и 1 Display Port
- Дополнительные интерфейсы
- 8-бит configurable GPIO через DB9; 1 TPM Микросхема
- Порты USB
- 4 USB 3.1 Gen2 порты (Тип A), 4 USB 2.0 (Тип A)
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280 B-key (USB 3.0/2.0 x1, SATA Gen3 x1) с nano SIM holder; M.2 2230 E-key (CNVi/PCI-E 3.0 x1/USB2); M.2 2242/2280 M-key (PCI-E 3.0 x4, SATA поколение 3 x1), NVMe поддержка
- Сетевые контроллеры
- Один LAN с Intel® I210IT; Один LAN с Intel® PHY I219LM
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E100-9W-IA-H
- Бренд
- Supermicro
- Высота
- 4.52" (115mm) / 5.12" (130mm) - pkg.
- Глубина
- 4.96" (126mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 4.3 lbs (1.95 kg)Масса нетто: 3.7 lbs (1.68 kg)
- Модель
- SYS-E100-9W-IA-H
- Модель шасси
- CSE-E101-IA2
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.64" (194mm) / 11.81" (300mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 64GB небуферизованная non-ECC SO-DIMM, DDR4-2400MHz, в 2 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB
- Тип памяти
- DDR4 до 2400MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 12V DC 60W питание адаптер с Terminal Block
- Вентиляторы
- Fan-less design
Процессорная подсистема
- Ограничения процессорной подсистемы
- версия BIOS 2.0 или новее требуется
- Процессоры и сокет
- 8th поколение Intel® Core™ i7-8665UE процессор; Один сокет FCBGA-1528; Система-on-Микросхема; CPU TDP поддержка 15W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер; vPro; AMT
- Системная плата
- Super X11SWN-H-WOHS
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V ~ +24V DC Wide питание range вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F) с 0.7 m/s воздух поток; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); Operational Vibration, IEC 60068-2-64, 5 Grms, random, 5~500 Hz, 1hr/axis; Operational Shock, IEC 60068-2-27, 30G, half sine, 11ms; The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
