Артикул: SYS-E100-9S-L
В наличии

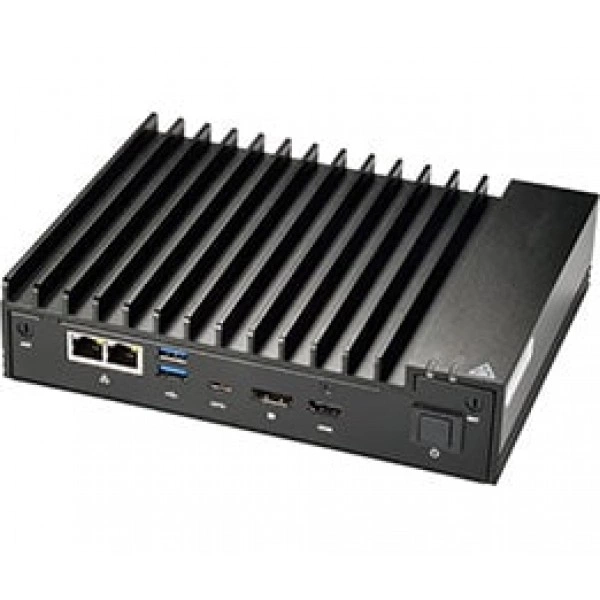

Встраиваемая система Supermicro SYS-E100-9S-L FCBGA 1356, DDR4, до 60W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-9S-L
Supermicro SYS-E100-9S-L - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SSN-L-WOHS.
Процессоры и сокет - 7th поколение Intel® Core i3-7100U процессор; Один сокет FCBGA 1356; Система-on-Микросхема; CPU TDP поддержка 15W.
Количество слотов DIMM - до 32GB небуферизованная non-ECC SO-DIMM, DDR4-2133MHz, в 2 слотов DIMM.
Тип памяти - DDR4 до 2133MHz.
Объёмы модулей DIMM - 16GB, 8GB, 4GB.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
При подборе фиксируют точное исполнение SYS-E100-9S-L. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Системная плата: Super X11SSN-L-WOHS
- Процессоры и сокет: 7th поколение Intel® Core i3-7100U процессор; Один сокет FCBGA 1356; Система-on-Микросхема; CPU TDP поддержка 15W
- Количество слотов DIMM: до 32GB небуферизованная non-ECC SO-DIMM, DDR4-2133MHz, в 2 слотов DIMM
- Тип памяти: DDR4 до 2133MHz
- Объёмы модулей DIMM: 16GB, 8GB, 4GB
- Разъёмы M.2: Интерфейс: SATA и PCIe 3.0 x1 и USB 2.0; Форм-фактор: B-key 2280
- Доступный Colors: Чёрный
- Индикаторы: Питание LED и Жёсткий накопитель активность LED
- Управление электропитанием: +12V Питание DC Вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
- Вентиляторы: Fan-less design
- Масса: Масса нетто: 2.65 lbs (1.2 kg)
- Высота: 1.73" (44mm) / 5.12" (130mm) - pkg.
- Видеовыходы: Intel® HD Graphics 620; 1 DP (Display Port) порт; 1 HDMI порт
- Модель: SYS-E100-9S-L
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-9S-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X11SSN-L-WOHS. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9W-L. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-1528, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E100-9W-C. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1528, 3.5" SBC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Комплектация
В спецификации поставки для SYS-E100-9S-L зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-E100-9S-L
Интерфейсы и расширение
- COM Порт
- 4 COM порты (4 разъёмы); 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком
- Аудиоподсистема
- 1 HD Аудио разъём (Mic-в/Line-Out) (option)
- Видеовыходы
- Intel® HD Graphics 620; 1 DP (Display Port) порт; 1 HDMI порт
- Дополнительные интерфейсы
- 8-бит configurable GPIO через DB9
- Порты USB
- 1 USB 3.1 (Тип C); 2 USB 3.0 (задний через разъём); 4 USB 2.0 (задний через разъёмы)
- Разъёмы M.2
- Интерфейс: SATA и PCIe 3.0 x1 и USB 2.0; Форм-фактор: B-key 2280
- Сетевые контроллеры
- Один LAN с Intel® I210IT; Один LAN с Intel® PHY I219LM
- Слоты PCIe
- 1 Полный размер Mini-PCIe (1 USB 2.0, 1 PCIe Gen2, 1 SATA Gen3)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E100-9S-L
- Бренд
- Supermicro
- Высота
- 1.73" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 5.94" (151mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса нетто: 2.65 lbs (1.2 kg)
- Модель
- SYS-E100-9S-L
- Модель шасси
- CSE-E101-01
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.68" (195mm) / 11.81" (300mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 32GB небуферизованная non-ECC SO-DIMM, DDR4-2133MHz, в 2 слотов DIMM
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 16GB, 8GB, 4GB
- Тип памяти
- DDR4 до 2133MHz
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 60W питание адаптер
- Вентиляторы
- Fan-less design
Подсистема хранения
- Внутренний
- 1 M.2 2280 B-key для SATA или PCIe SSD
Процессорная подсистема
- Процессоры и сокет
- 7th поколение Intel® Core i3-7100U процессор; Один сокет FCBGA 1356; Система-on-Микросхема; CPU TDP поддержка 15W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super X11SSN-L-WOHS
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V Питание DC Вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F) с 0.7 m/s воздух поток; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
