Артикул: MBD-X11SSN-L-WOHS
В наличии

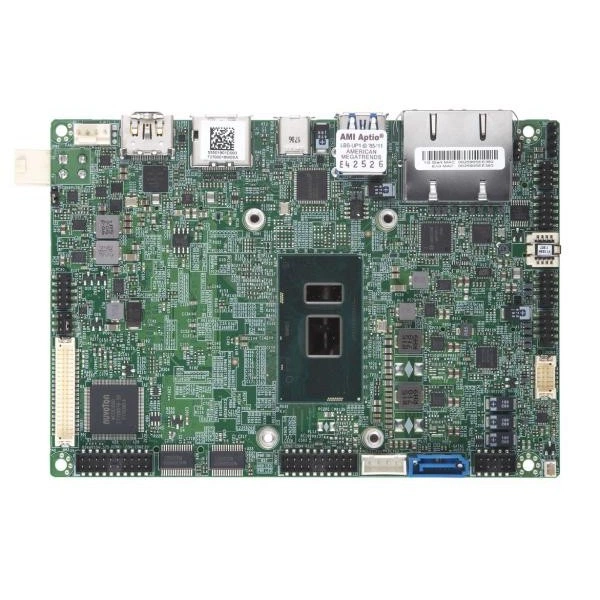

Материнская плата Supermicro X11SSN-L-WOHS (MBD-X11SSN-L-WOHS) FCBGA-1356, DDR4, количество ядер: до 2 ядра, 4 потоки / 3MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SSN-L-WOHS
Supermicro X11SSN-L-WOHS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - 7th поколение Intel® Core™ i3-7100U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP.
Количество ядер - до 2 ядра, 4 потоки / 3MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
При подборе фиксируют точное исполнение MBD-X11SSN-L-WOHS. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: 7th поколение Intel® Core™ i3-7100U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP
- Количество ядер: до 2 ядра, 4 потоки / 3MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s
- Интерфейсы SATA: I-SATA1; (1x SATA 3.0 Порт); 1 SATA3 (6Gbps) порты
- Контроль вентиляторов: 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Тип памяти: non-ECC DDR4 SODIMM Небуферизованная 2133 SDRAM 72-бит, 260-pin позолоченные контакты
- Артикул: MBD-X11SSN-L-WOHS
- Разъёмы M.2: M.2 Интерфейс: SATA; USB 2.0; PCIe 3.0 x2; Форм-фактор: 2280; Ключ: B-key; M.2 2280 B-key (USB2.0 x 1,PCIe Gen3 x 2,SATA Gen3 x 1)
- Слоты PCIe: 1 Полный размер Mini-PCIe с mSATA (USB2.0 x 1,PCIe Gen3 x 1,SATA Gen3 x 1)
- Относительная влажность хранения: 10% - 95% (без конденсации)
- Рабочая температура: 0°C - 60°C (32°F - 140°F)
- Видеовыходы: 1 48-бит LVDS порты
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SSN-L-WOHS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-E100-9S-L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SSN-H-WOHS. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 2 ядра, 4 потоки / 4MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro X11SSN-H. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 2 ядра, 4 потоки / 4MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Комплектация
При подборе MBD-X11SSN-L-WOHS согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, CBL-PWEX-1044, MCP-350-00001-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SSN-L-WOHS
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 48-бит LVDS порты
- Графическая подсистема
- 1 Intel® HD Graphics порты; Два канал 48-бит LVDS(максимум. разрешение до 1920x1200@60Hz),; HDMI 2.0 (максимум. разрешение до 4096x2160@60Hz),; DP++ (максимум. разрешение до 4096x2304@60Hz)
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор; 1 Speaker разъём; 1 HD Аудио разъём Mic-в/Headphone-out
- Интерфейсы SATA
- I-SATA1; (1x SATA 3.0 Порт); 1 SATA3 (6Gbps) порты
- Порты USB
- 1 USB3.0 OTG Разъём
- Последовательный порт
- 4 COM, (2 x RS232, 2 RS232/422/485, RS-485 поддерживается Auto управление потоком)
- Разъёмы M.2
- M.2 Интерфейс: SATA; USB 2.0; PCIe 3.0 x2; Форм-фактор: 2280; Ключ: B-key; M.2 2280 B-key (USB2.0 x 1,PCIe Gen3 x 2,SATA Gen3 x 1)
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210IT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 Полный размер Mini-PCIe с mSATA (USB2.0 x 1,PCIe Gen3 x 1,SATA Gen3 x 1)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SSN-L-WOHS
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- X11SSN-L-WOHS
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Тип памяти
- non-ECC DDR4 SODIMM Небуферизованная 2133 SDRAM 72-бит, 260-pin позолоченные контакты
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 4-pin 12v R/A Тип Питание DC Разъём
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, 3.3V дежурный режим, 1.2V (VDIMM), +5V, +3.3V, +12V, Контроль для CPU ядра
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 2 ядра, 4 потоки / 3MB кэш
- Процессоры и сокет
- 7th поколение Intel® Core™ i3-7100U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка, +12V Питание DC Вход R/A Тип Разъём
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; UEFI 2.6; PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
