Артикул: MBD-X11SSN-H
В наличии

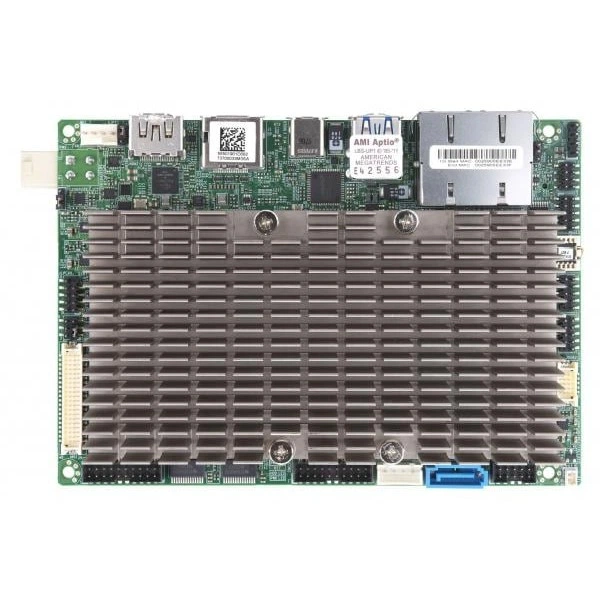

Материнская плата Supermicro X11SSN-H (MBD-X11SSN-H) FCBGA-1356, DDR4, количество ядер: до 2 ядра, 4 потоки / 4MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SSN-H
Supermicro X11SSN-H - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - 7th поколение Intel® Core™ i7-7600U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP.
Количество ядер - до 2 ядра, 4 потоки / 4MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
При подборе фиксируют точное исполнение MBD-X11SSN-H. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: 7th поколение Intel® Core™ i7-7600U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP
- Количество ядер: до 2 ядра, 4 потоки / 4MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s
- Графическая подсистема: 1 Intel® HD Graphics порты
- Бренд: Supermicro
- Относительная влажность хранения: 10% - 95% (без конденсации)
- Контроль вентиляторов: 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Артикул: MBD-X11SSN-H
- Разъёмы M.2: M.2 Интерфейс: SATA; USB 2.0; PCIe 3.0 x2; Форм-фактор: 2280; Ключ: B-key
- Индикаторы: Дежурный режим alert LED
- Температура хранения: -40°C - 85°C (-40°F - 185°F)
- Функции BIOS: ACPI 6.1; SMBIOS 3.1; UEFI 2.6; PCI FW 3.0
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SSN-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X11SSN-E, Supermicro X11SSN-L. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SSN-E. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 2 ядра, 4 потоки / 3MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro X11SSN-L. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 2 ядра, 4 потоки / 3MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Комплектация
В спецификации поставки для MBD-X11SSN-H зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, SNK-C0108PL, CBL-SAST-0881. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SSN-H
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 48-бит LVDS порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Дополнительные интерфейсы
- 1 HD Аудио разъём Mic-в/Headphone-out (Аудио только поддержка при 0~60C); 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор; 1 Speaker разъём
- Интерфейсы SATA
- 1 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Микросхема
- Последовательный порт
- 4 COM
- Разъёмы M.2
- M.2 Интерфейс: SATA; USB 2.0; PCIe 3.0 x2; Форм-фактор: 2280; Ключ: B-key
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210IT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 Полный размер Mini-PCIe с mSATA(USB2.0 x 1,PCIe Gen3 x 1,SATA Gen3 x 1)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SSN-H
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- X11SSN-H
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Тип памяти
- non-ECC DDR4 SODIMM Небуферизованная 2133 SDRAM 72-бит, 260-pin позолоченные контакты
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 4-pin 12v R/A Тип Питание DC Разъём
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, 3.3V дежурный режим, 1.2V (VDIMM), +5V, +3.3V, +12V, Контроль для CPU ядра
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 2 ядра, 4 потоки / 4MB кэш
- Процессоры и сокет
- 7th поколение Intel® Core™ i7-7600U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, AMT, vPro, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка, +12V Питание DC Вход R/A Тип Разъём
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; UEFI 2.6; PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 70°C (32°F - 158°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
