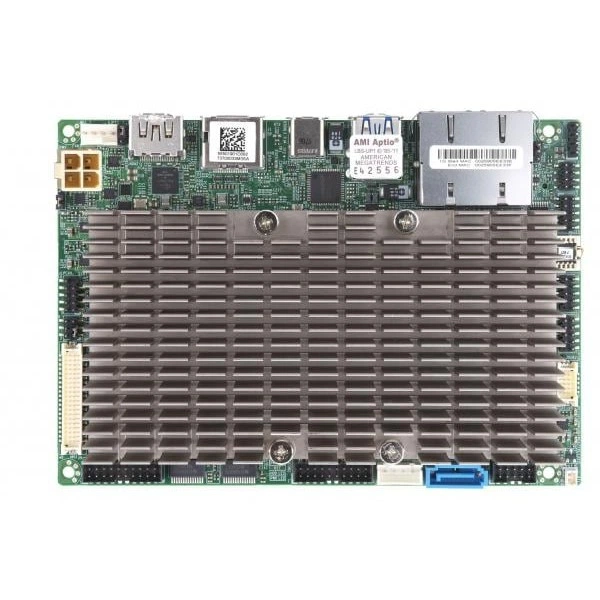

Материнская плата Supermicro X11SSN-H-VDC (MBD-X11SSN-H-VDC) FCBGA-1356, DDR4, количество ядер: до 2 ядра, 4 потоки / 4MB кэш

Основное описание материнской платы Supermicro X11SSN-H-VDC

Supermicro X11SSN-H-VDC - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - 3.5" SBC.

Габариты - 5.7" x 4" (14.6cm x 10.16cm).

Процессоры и сокет - 7th поколение Intel® Core™ i7-7600U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP.

Количество ядер - до 2 ядра, 4 потоки / 4MB кэш.

Количество слотов DIMM - 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.

При подборе фиксируют точное исполнение MBD-X11SSN-H-VDC. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.

Технические особенности

• Форм-фактор: 3.5" SBC
• Габариты: 5.7" x 4" (14.6cm x 10.16cm)
• Процессоры и сокет: 7th поколение Intel® Core™ i7-7600U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP
• Количество ядер: до 2 ядра, 4 потоки / 4MB кэш
• Количество слотов DIMM: 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s
• Дополнительные интерфейсы: 1 HD Аудио разъём Mic-в/Headphone-out (Аудио только поддержка при 0~60C); 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор; 1 Speaker разъём
• Видеовыходы: 1 48-бит LVDS порты
• Дополнительные функции: WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 4-pin 12v Vertical Тип Питание DC Разъём
• Управление электропитанием: Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка, +12V Питание DC Вход Vertical Тип Разъём
• Контроль вентиляторов: 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
• Относительная влажность хранения: 10% - 95% (без конденсации)
• Рабочая температура: 0°C - 70°C (32°F - 158°F)
• Программные средства управления: SuperDoctor® 5, AMT, vPro, Watchdog; SuperDoctor 5
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X11SSN-H-VDC подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.

На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X11SSN-E-VDC, Supermicro X11SSN-L-VDC. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X11SSN-E-VDC. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 2 ядра, 4 потоки / 3MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X11SSN-L-VDC. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 2 ядра, 4 потоки / 3MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Комплектация

Для исполнения MBD-X11SSN-H-VDC заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, CBL-PWEX-1044, MCP-110-00097-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
