Артикул: MBD-X11SSN-E-VDC
В наличии

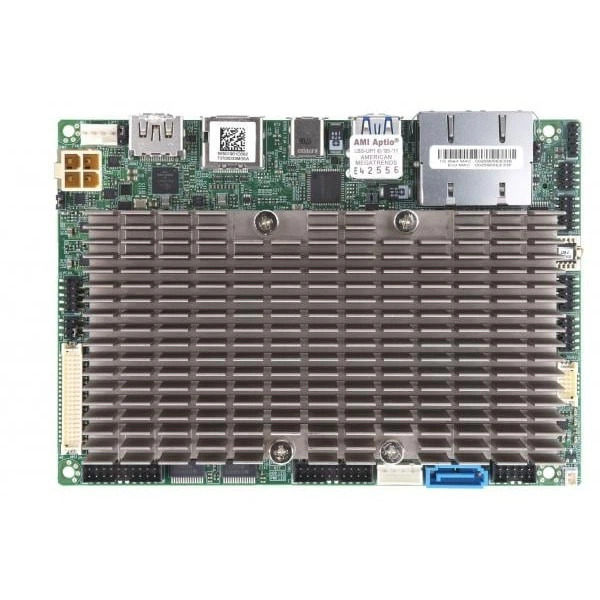

Материнская плата Supermicro X11SSN-E-VDC (MBD-X11SSN-E-VDC) FCBGA-1356, DDR4, количество ядер: до 2 ядра, 4 потоки / 3MB кэш
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SSN-E-VDC
Supermicro X11SSN-E-VDC - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - 7th поколение Intel® Core™ i5-7300U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP.
Количество ядер - до 2 ядра, 4 потоки / 3MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При подборе фиксируют точное исполнение MBD-X11SSN-E-VDC. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: 7th поколение Intel® Core™ i5-7300U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP
- Количество ядер: до 2 ядра, 4 потоки / 3MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s
- Сетевые порты LAN: 2 RJ45
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Программные средства управления: SuperDoctor® 5, AMT, vPro, Watchdog; SuperDoctor 5
- Сетевые контроллеры: Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210IT
- Рабочая температура: 0°C - 70°C (32°F - 158°F)
- Тип памяти: non-ECC DDR4 SODIMM Небуферизованная 2133 SDRAM 72-бит, 260-pin позолоченные контакты
- Дополнительные функции: WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 4-pin 12v Vertical Тип Питание DC Разъём
- Чипсет: Система on Микросхема
- Слоты PCIe: 1 x Полный размер Mini-PCIe с mSATA(USB2.0 x 1,PCIe Gen3 x 1,SATA Gen3 x 1)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SSN-E-VDC подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X11SSN-H-VDC, Supermicro X11SSN-H. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SSN-H-VDC. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 2 ядра, 4 потоки / 4MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro X11SSN-H. В спецификации альтернативного проекта ориентиром служат параметры: количество ядер: до 2 ядра, 4 потоки / 4MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Комплектация
Комплектование позиции MBD-X11SSN-E-VDC удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, CBL-PWEX-1044, MCP-350-00001-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SSN-E-VDC
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 48-бит LVDS порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Дополнительные интерфейсы
- 1 HD Аудио разъём Mic-в/Headphone-out (Аудио только поддержка при 0~60C); 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор; 1 Speaker разъём
- Интерфейсы SATA
- 1 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Микросхема
- Последовательный порт
- 4 COM
- Разъёмы M.2
- M.2 Интерфейс: SATA; USB 2.0; PCIe 3.0 x2; Форм-фактор: 2280; Ключ: B-key
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210IT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 x Полный размер Mini-PCIe с mSATA(USB2.0 x 1,PCIe Gen3 x 1,SATA Gen3 x 1)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SSN-E-VDC
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- X11SSN-E-VDC
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 32GB небуферизованная non-ECC SODIMM, DDR4-2133MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Тип памяти
- non-ECC DDR4 SODIMM Небуферизованная 2133 SDRAM 72-бит, 260-pin позолоченные контакты
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 4-pin 12v Vertical Тип Питание DC Разъём
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, 3.3V дежурный режим, 1.2V (VDIMM), +5V, +3.3V, +12V, Контроль для CPU ядра
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 2 ядра, 4 потоки / 3MB кэш
- Процессоры и сокет
- 7th поколение Intel® Core™ i5-7300U процессор; Один сокет FCBGA-1356 поддерживается, CPU TDP поддерживается до 15W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, AMT, vPro, Watchdog; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка, +12V Питание DC Вход Vertical Тип Разъём
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; UEFI 2.6; PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 70°C (32°F - 158°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
