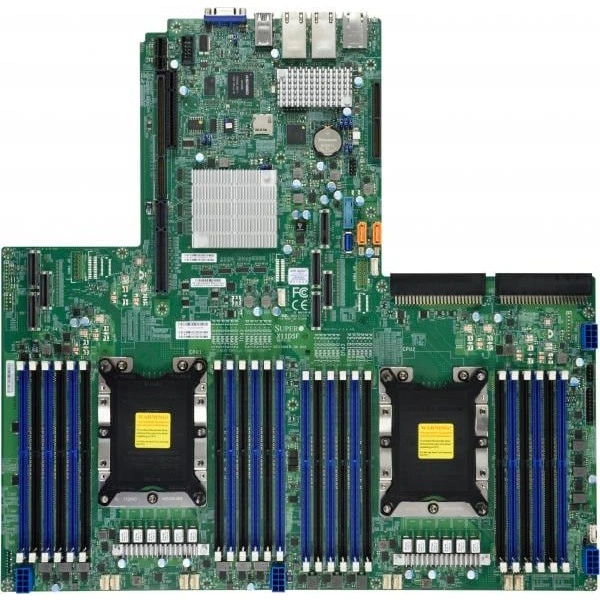

Материнская плата Supermicro X11DSF-E (MBD-X11DSF-E) специальный форм-фактор, LGA-3647, ECC DDR4

Основное описание материнской платы Supermicro X11DSF-E

Supermicro X11DSF-E - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 16.337" x 17" (41.5cm x 43.18cm).

Процессоры и сокет - 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры; Два сокет сокет P (LGA-3647) поддерживается, CPU TDP поддерживается до 205W TDP, 3 UPI до 10.4 GT/s.

Ограничения процессорной подсистемы - *2933 MHz в два модули DIMM на канал can be achieved by с использованием память purchased от Supermicro.

Количество слотов DIMM - 24 слотов DIMM; до 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; до 6TB 3DS ECC RDIMM, DDR4-2933MT/s; до 6TB Intel® Optane™ DC Persistent Память в память режим (Cascade Lake только).
