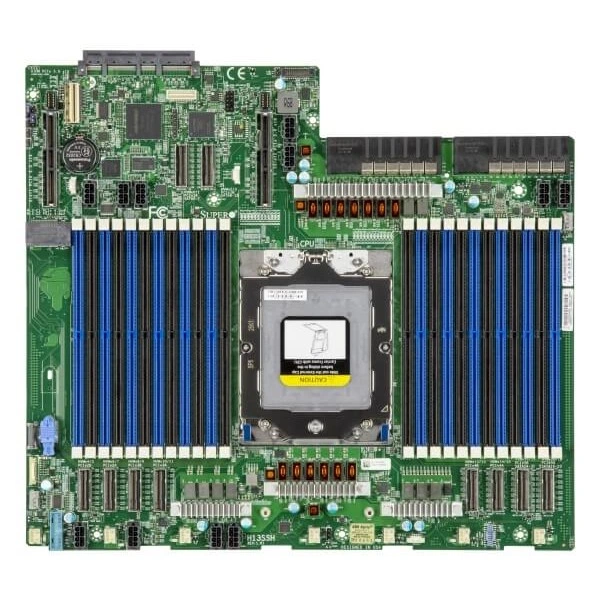

Материнская плата Supermicro H13SSH (MBD-H13SSH) специальный форм-фактор, SP5, ECC DDR5

Основное описание материнской платы Supermicro H13SSH

Supermicro H13SSH - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 13" x 11" (33.02cm x 27.94cm).

Процессоры и сокет - Один сокет SP5; AMD EPYC™ 9004/9005 серия процессоры (*AMD EPYC™ 9005 серия поддержка с заменой процессора требуется ревизия платы 2.x).

Количество ядер - до 192C/384T.

Ограничения процессорной подсистемы - Поддерживается до 500W TDP Процессоры.

При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.

При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.

При подборе фиксируют точное исполнение MBD-H13SSH. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 13" x 11" (33.02cm x 27.94cm)
• Процессоры и сокет: Один сокет SP5; AMD EPYC™ 9004/9005 серия процессоры (*AMD EPYC™ 9005 серия поддержка с заменой процессора требуется ревизия платы 2.x)
• Количество ядер: до 192C/384T
• Ограничения процессорной подсистемы: Поддерживается до 500W TDP Процессоры
• Разъёмы M.2: 1 M.2 PCIe 3.0 x4 слот (M-key 22110); 1 M.2 PCIe 3.0 x2 слот (M-key 22110)
• Порты USB: 2 порты; 4 USB 3.0 порты (Разъём)
• Контроль вентиляторов: 7x 6-pin вентилятор разъёмы (до 7 вентиляторы)
• Видеовыходы: 1 Aspeed AST2600 BMC порты
• Поддержка памяти: Максимальная память (2DPC): до 6TB 4000MT/s ECC DDR5 2R RDIMM (AMD EPYC™ 9005 серия процессор)
• Поддержка памяти: Количество слотов: 24 слотов DIMM
• Контроль напряжений: +12V,+3.3V,+5V,+5V дежурный режим,3.3V дежурный режим,CPU температура,CPU тепловой защита поддержка
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Поддержка памяти: Максимальная память (2DPC): до 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC™ 9004 серия процессор)
• Бренд: Supermicro
• Модель: H13SSH
• Артикул: MBD-H13SSH
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
