Артикул: MBD-H12DST-B
В наличии

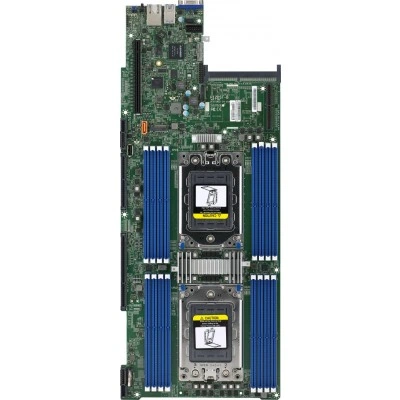

Материнская плата Supermicro H12DST (MBD-H12DST-B) специальный форм-фактор, SP3, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro H12DST
Supermicro H12DST - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 6.8" x 18.86".
Процессоры и сокет - Два AMD EPYC™ 7003/7002 серия процессоры; (7003 серия процессор поддержка с заменой процессора требуется версия BIOS 2.0 или новее); сокет SP3.
Количество ядер - до 64 ядра.
Чипсет - Система on Микросхема.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
При подборе фиксируют точное исполнение MBD-H12DST-B. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 6.8" x 18.86"
- Процессоры и сокет: Два AMD EPYC™ 7003/7002 серия процессоры; (7003 серия процессор поддержка с заменой процессора требуется версия BIOS 2.0 или новее); сокет SP3
- Количество ядер: до 64 ядра
- Чипсет: Система on Микросхема
- Тип BIOS: AMI 256Mb SPI Flash EEPROM
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Порты USB: 2 USB 3.0 порты (2 задний); 1 USB 2.0 порт (Тип A)
- Разъёмы M.2: Интерфейс: 1 SATA/PCI-E 3.0 x4; Форм-фактор: 22110, 2280; Ключ: M-key
- Поддерживаемые модели: AS -2124BT-HNTR; AS -2124BT-HTR
- Видеовыход VGA: ASPEED AST2500 BMC; 1 VGA порт
- Интерфейсы SATA: SATA3 (6 Gbps); 6 SATA3 (6 Gbps) порты
- Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти: 1.2V
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро H12DST подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro H12DSU-iN, Supermicro H12SST-PS. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro H12DSU-iN. В спецификации альтернативного проекта ориентиром служат параметры: специальный форм-фактор Ultra/WIO, специальный форм-фактор Ultra/WIO. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro H12SST-PS. В спецификации альтернативного проекта ориентиром служат параметры: специальный форм-фактор TwinPro™, специальный форм-фактор TwinPro™. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Комплектация
В заявке на MBD-H12DST-B укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются AOM-TPM-9655V, AOM-TPM-9665V. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-H12DST-B
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- ASPEED AST2500 BMC; 1 VGA порт
- Дополнительные интерфейсы
- 1 COM порт (разъём); 1 SuperDOM разъём питания; 1 TPM 1.2/2.0 разъём
- Интерфейсы SATA
- SATA3 (6 Gbps); 6 SATA3 (6 Gbps) порты
- Порты USB
- 2 USB 3.0 порты (2 задний); 1 USB 2.0 порт (Тип A)
- Разъёмы M.2
- Интерфейс: 1 SATA/PCI-E 3.0 x4; Форм-фактор: 22110, 2280; Ключ: M-key
- Сетевые контроллеры
- 1 PCI-E 4.0 x16 SIOM LAN Сетевые подключения Слот; 1 Realtek RTL8211F PHY (выделенный IPMI)
- Сетевые порты LAN
- Provided через SIOM; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 4.0 x16 Левый Райзер Слот; 1 PCI-E 4.0 x16 Правый Райзер Слот; 1 PCI-E 4.0 x24 Специальный форм-фактор Слот; (для Supermicro хранение данных add-on плата); 1 PCI-E 4.0 x16 SIOM LAN Сетевые подключения Слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v. 2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2500 BMC
Конструкция и монтаж
- Артикул
- MBD-H12DST-B
- Бренд
- Supermicro
- Габариты
- 6.8" x 18.86"
- Исполнение 2U
- SC217BHQ+-R2K22BP
- Модель
- H12DST-B
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Поддерживаемые модели
- AS -2124BT-HNTR; AS -2124BT-HTR
- Форм-фактор
- Специальный форм-фактор BigTwin™
Оперативная память
- Количество слотов DIMM
- 16 слотов DIMM; Поддерживается до 4TB регистровая ECC DDR4 3200MHz SDRAM в 16 модули DIMM; 8-канал память bus; For Два Процессоры: Рекомендуется равномерное заполнение соседних банков памяти
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB, 256GB
- Тип памяти
- DDR4 3200 MHz регистровая ECC, 288-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём контроля вскрытия корпуса
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- до 2 вентилятор состояние тахометр мониторинг; до 2 4-pin вентилятор разъёмы; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU Тепловая защита Поддержка; Тепловой управление для 8x Вентилятор разъёмы; I?C Температура Измерение Логика
- Процессоры и сокет
- Контроль напряжения ядер CPU, +1.5V, +1.8V, +12V, +5V, +5V дежурный режим; CPU коммутация напряжение регулятор
Процессорная подсистема
- Количество ядер
- до 64 ядра
- Процессоры и сокет
- Два AMD EPYC™ 7003/7002 серия процессоры; (7003 серия процессор поддержка с заменой процессора требуется версия BIOS 2.0 или новее); сокет SP3
- Чипсет
- Система on Микросхема
Управление и совместимость
- Программные средства управления
- Super Doctor 5; Сторожевой таймер; NMI; SUM; IPMI 2.0, KVM с выделенный LAN
- Тип BIOS
- AMI 256Mb SPI Flash EEPROM
- Управление электропитанием
- Управление питанием ACPI; Управление включением при восстановлении питания AC
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 5.1; USB Клавиатура Поддержка; SMBIOS 3.1.1
Условия эксплуатации
- Условия эксплуатации
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
