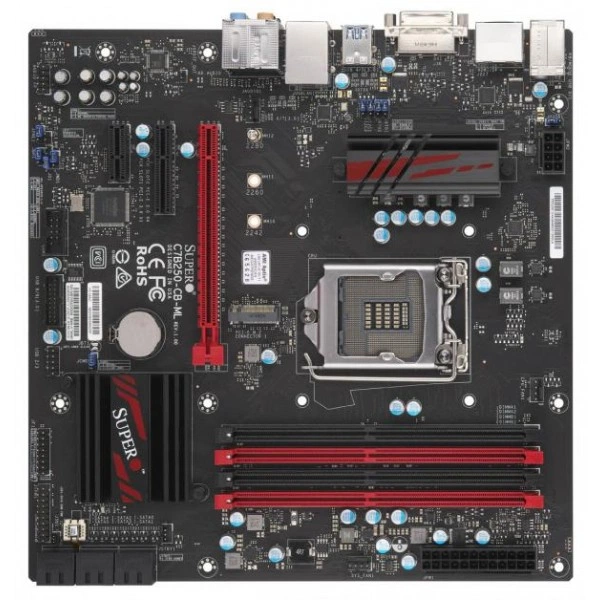

Материнская плата Supermicro C7B250-CB-ML (MBD-C7B250-CB-ML) microATX, LGA 1151, DDR4

Основное описание материнской платы Supermicro C7B250-CB-ML

Supermicro C7B250-CB-ML - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - microATX.

Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).

Процессоры и сокет - Intel® 6th/7th поколение Core? i7/Core?i5/Core?i3/Pentium®/Celeron® серия процессор.Один сокет H4 (LGA 1151) поддерживается, CPU TDP поддержка до 65W TDP.

Количество слотов DIMM - до 64GB небуферизованная non-ECC UDIMM, DDR4-2400MHz, в 4 слотов DIMM.

Тип памяти - 2400MHz/2133MHz DDR4 288-pin Non-ECC UDIMM.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

При подборе фиксируют точное исполнение MBD-C7B250-CB-ML. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.

Технические особенности

• Форм-фактор: microATX
• Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
• Процессоры и сокет: Intel® 6th/7th поколение Core? i7/Core?i5/Core?i3/Pentium®/Celeron® серия процессор.Один сокет H4 (LGA 1151) поддерживается, CPU TDP поддержка до 65W TDP
• Количество слотов DIMM: до 64GB небуферизованная non-ECC UDIMM, DDR4-2400MHz, в 4 слотов DIMM
• Тип памяти: 2400MHz/2133MHz DDR4 288-pin Non-ECC UDIMM
• Напряжение памяти: 1.2V
• Управление электропитанием: ATX Питание connectorACPI Питание ManagementCPU тепловой защита поддержка для процессор protectionKeyboard Wakeup от Soft-OffPower-on режим для AC питание восстановление
• Видеовыходы: 1 HDMI порт, 1 DP (DisplayPort) порт, 1 DVI - D порт
• Контроль температуры: CPU тепловой защита поддержка
• Контроль напряжений: +12V, +3.3V, +5V, 1.05 (PCH), 1.2V (VDIMM), 3 -вентилятор состояние, 3+2 Фаза-коммутация напряжение регулятор, 3.3V дежурный режим, HT, VBAT
• Поддержка TPM: 1 TPM Разъём
• Объёмы модулей DIMM: 4GB, 8GB, 16GB
• Индикаторы: Индикатор режима ожидания LED
• Функции BIOS: ACPI 5.0SMBIOS 2.7USB Клавиатура поддержка
• Бренд: Supermicro
• Модель: C7B250-CB-ML
• Артикул: MBD-C7B250-CB-ML
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
