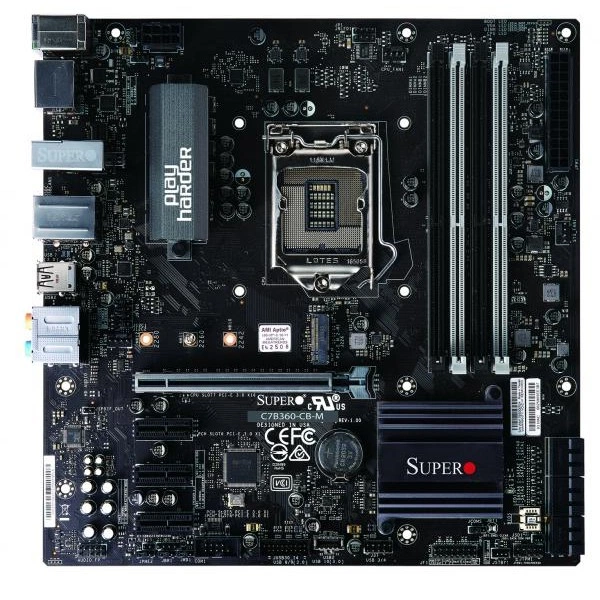

Материнская плата Supermicro C7B360-CB-MW (MBD-C7B360-CB-MW) microATX, LGA-1151, DDR4

Основное описание материнской платы Supermicro C7B360-CB-MW

Supermicro C7B360-CB-MW - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - microATX.

Габариты - 9.6" x 9.6" (24.38cm x 24.38cm).

Количество слотов DIMM - до 64GB небуферизованная non-ECC UDIMM, DDR4-2666MHz, в 4 слотов DIMM.

Тип памяти - 2666/2400/2133/1866/1600MHz Non-ECC DDR4 SDRAM 72-бит 288-pin UDIMM.

Объёмы модулей DIMM - 4GB, 8GB, 16GB.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

При подборе фиксируют точное исполнение MBD-C7B360-CB-MW. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.

Технические особенности

• Форм-фактор: microATX
• Габариты: 9.6" x 9.6" (24.38cm x 24.38cm)
• Количество слотов DIMM: до 64GB небуферизованная non-ECC UDIMM, DDR4-2666MHz, в 4 слотов DIMM
• Тип памяти: 2666/2400/2133/1866/1600MHz Non-ECC DDR4 SDRAM 72-бит 288-pin UDIMM
• Объёмы модулей DIMM: 4GB, 8GB, 16GB
• Интерфейсы SATA: 6 SATA3 (6 Gbps) порты; Intel B360 Express Контроллер
• Программные средства управления: SuperDoctor® 5, Watchdog
• Чипсет: Intel® B360 Express
• Дополнительные интерфейсы: RGB разъём (4 pins)
• Процессоры и сокет: 8th/9th поколение Intel® Core? i9/Core? i7/Core?i5/Core?i3/Pentium®/Celeron® ProcessorSingle сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддержка до 95W TDP Core i7 8086K is не поддерживается, Все из K code CPU will be поддерживается but нет разгон function because из Intel spec. limitation
• Сетевые контроллеры: Один LAN с Intel® один Ethernet PHY i219V
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Контроль напряжений: +1.8V, +3.3V, +5V, +5V дежурный режим, 3 -вентилятор состояние, 3.3V дежурный режим, Корпус вскрытие разъём, HT, Память, VBAT
• Поддержка TPM: 1 TPM Разъём
• Бренд: Supermicro
• Модель: C7B360-CB-MW
• Артикул: MBD-C7B360-CB-MW
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро C7B360-CB-MW подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.

В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro C7C242-CB-MW, Supermicro C7B250-CB-MK. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro C7C242-CB-MW. Этот вариант рассматривают для проекта со следующими требованиями: ECC DDR4, microATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

В качестве аналога рассмотрите Supermicro C7B250-CB-MK. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 1151, microATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Комплектация

Для исполнения MBD-C7B360-CB-MW заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Сопрягаемые компоненты проверяют по проектной спецификации.
