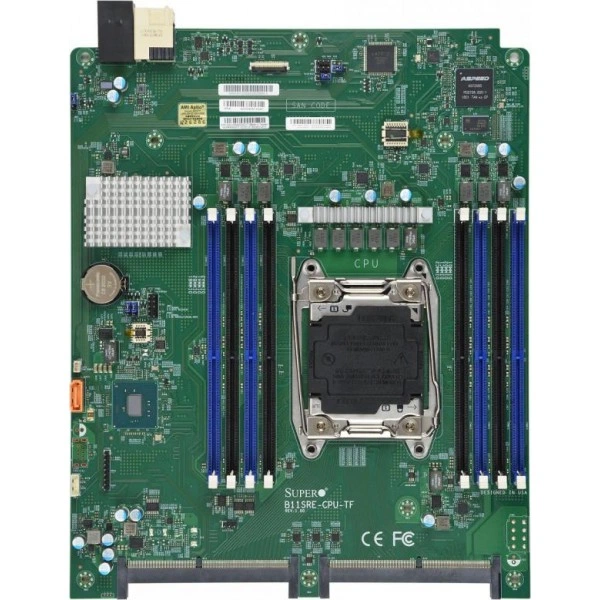

Материнская плата Supermicro B11SRE-CPU-TF (MBD-B11SRE-CPU-TF) специальный форм-фактор, LGA-2066, ECC DDR4

Основное описание материнской платы Supermicro B11SRE-CPU-TF

Supermicro B11SRE-CPU-TF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 9.358" x 11.606" (23.77cm x 29.48cm).

Процессоры и сокет - Intel® Xeon® процессор W FamilySingle сокет LGA-2066 (сокет R4) поддерживается.

Количество слотов DIMM - до 256GB регистровая ECC RDIMM; до 512GB регистровая ECC LRDIMM, в 8 слотов DIMM.

Тип памяти - 2666/2400/2133MHz ECC DDR4 RDIMM, LRDIMM.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.

При подборе фиксируют точное исполнение MBD-B11SRE-CPU-TF. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 9.358" x 11.606" (23.77cm x 29.48cm)
• Процессоры и сокет: Intel® Xeon® процессор W FamilySingle сокет LGA-2066 (сокет R4) поддерживается
• Количество слотов DIMM: до 256GB регистровая ECC RDIMM; до 512GB регистровая ECC LRDIMM, в 8 слотов DIMM
• Тип памяти: 2666/2400/2133MHz ECC DDR4 RDIMM, LRDIMM
• Дополнительные функции: ACPI питание управление, Управление из питание-on для восстановление от AC питание потеря
• Контроль ошибок памяти: Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
• Графическая подсистема: ASPEED AST2500 BMC
• Функции BIOS: ACPI 6.1UEFI 2.7SMBIOS 2.8Plug and Play (PnP)
• Чипсет: Intel® C422
• Контроль напряжений: +12V, CPU температура, Память Напряжения, Контроль CPU напряжения, PCH температура, VBAT
• Напряжение памяти: 1.2V
• Удалённое управление IPMI: ASPEED AST2500
• Слоты PCIe: PCI-E x16 Расширение для Various I/O Модули
• Бренд: Supermicro
• Модель: B11SRE-CPU-TF
• Артикул: MBD-B11SRE-CPU-TF
