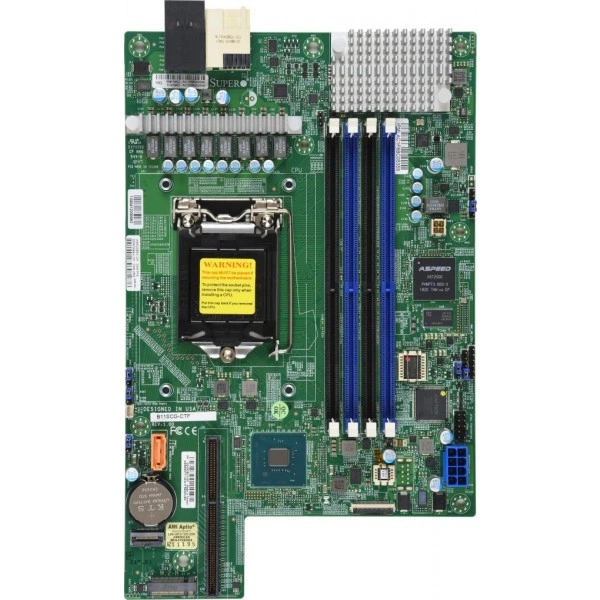

Материнская плата Supermicro B11SCG-CTF (MBD-B11SCG-CTF) специальный форм-фактор, LGA-1151, ECC DDR4

Основное описание материнской платы Supermicro B11SCG-CTF

Supermicro B11SCG-CTF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 4.8" x 12.6" (12.19cm x 32cm).

Процессоры и сокет - Intel® Xeon® E-2100 процессор, Intel® Xeon® E-2200 ProcessorSingle сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддержка до 95W TDP.

Количество слотов DIMM - до 128GB небуферизованная ECC UDIMM, DDR4-2666MHz, в 4 слотов DIMM.

Тип памяти - 2666/2400/2133MHz ECC DDR4 SDRAM 72-бит.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

При подборе фиксируют точное исполнение MBD-B11SCG-CTF. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.

Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 4.8" x 12.6" (12.19cm x 32cm)
• Процессоры и сокет: Intel® Xeon® E-2100 процессор, Intel® Xeon® E-2200 ProcessorSingle сокет LGA-1151 (сокет H4) поддерживается, CPU TDP поддержка до 95W TDP
• Количество слотов DIMM: до 128GB небуферизованная ECC UDIMM, DDR4-2666MHz, в 4 слотов DIMM
• Тип памяти: 2666/2400/2133MHz ECC DDR4 SDRAM 72-бит
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Объёмы модулей DIMM: 8GB, 16GB, 32GB
• Удалённое управление IPMI: ASPEED AST2500
• Контроль напряжений: +12V, CPU температура, Память Напряжения, Контроль CPU напряжения, PCH температура, VBAT
• Сетевые контроллеры: Два LAN с; Два(2)10GbE Ethernet порты от KR интерфейс до BP
• Программные средства управления: IPMI2.0, NMI, SPM, SSM, SUM, Watchdog; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
• Поддержка TPM: TPM Разъём
• Слоты PCIe: 1 PCI-E 3.0 x16 слоты (16/NA или 8/8)
• Графическая подсистема: ASPEED AST2500 BMC
• Бренд: Supermicro
• Модель: B11SCG-CTF
• Артикул: MBD-B11SCG-CTF
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро B11SCG-CTF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.

Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SBI-4119MG-X. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.

Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro B11SCG-ZTF. Этот вариант рассматривают для проекта со следующими требованиями: DDR4, специальный форм-фактор. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

В качестве аналога рассмотрите Supermicro B11SPE-CPU-TF. При подборе для другой конфигурации полезно проверить такое исполнение: LGA-3647, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Комплектация

Комплектование позиции MBD-B11SCG-CTF удобно проверить по перечню компонентов вашей системы до оформления заказа. Сопрягаемые компоненты проверяют по проектной спецификации.
