Артикул: MBD-A2SAN-E
В наличии

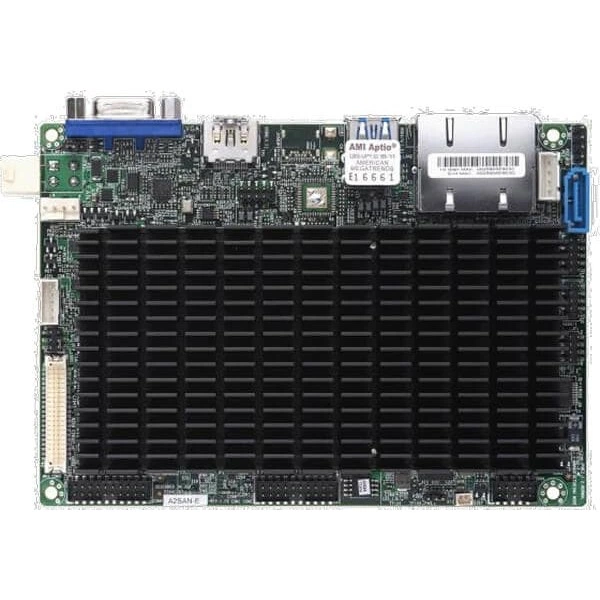

Материнская плата Supermicro A2SAN-E (MBD-A2SAN-E) FCBGA-1296, DDR3, количество ядер: до 4 ядра, 4 потоки
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SAN-E
Supermicro A2SAN-E - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP.
Количество ядер - до 4 ядра, 4 потоки.
Количество слотов DIMM - 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При подборе фиксируют точное исполнение MBD-A2SAN-E. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP
- Количество ядер: до 4 ядра, 4 потоки
- Количество слотов DIMM: 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Тип BIOS: AMI UEFI
- Поддержка TPM: 1 TPM Микросхема
- Программные средства управления: Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5
- Разъёмы M.2: M.2 Интерфейс: SATA; PCIe 2.0 x1; USB 2.0; Форм-фактор: 2280; Ключ: B-key
- Видеовыходы: 1 VGA порты, 1 LVDS порты
- Бренд: Supermicro
- Дополнительные интерфейсы: 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор; 1 Panel backlight питание разъём; 1 HD Аудио разъём Mic-в/Headphone-out(Аудио только поддержка при 0~60C)
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Последовательный порт: 4 COM
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SAN-E подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-E100-9AP, Supermicro SYS-E100-9AP-IA. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SAN-L. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 2 ядра, 2 потоки, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro A2SAN-LN4-E. В спецификации альтернативного проекта ориентиром служат параметры: количество ядер: до 4 ядра, 4 потоки / 2MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Комплектация
Для исполнения MBD-A2SAN-E заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются SNK-C0107L, CBL-OTHR-0986, CBL-CUSB-0984, CBL-SAST-0881. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SAN-E
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты, 1 LVDS порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор; 1 Panel backlight питание разъём; 1 HD Аудио разъём Mic-в/Headphone-out(Аудио только поддержка при 0~60C)
- Интерфейсы SATA
- SoC контроллер для 1 SATA3 (6 Gbps) порты; 1 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Микросхема
- Последовательный порт
- 4 COM
- Разъёмы M.2
- M.2 Интерфейс: SATA; PCIe 2.0 x1; USB 2.0; Форм-фактор: 2280; Ключ: B-key
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210IT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 Полный размер Mini-PCIe (USB2.0 x 1,PCIe Gen2 x 1); 1 M.2 2280 B-key (PCIe Gen2 x 1,SATA x 1)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SAN-E
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- A2SAN-E
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Напряжение памяти
- 1.35V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Скорость памяти
- 1866 MT/s non-ECC DDR3 SODIMM Небуферизованная DDR3L до 8GB
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 4-pin 12v DC разъём питания
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, 3.3V дежурный режим, +5V, +3.3V, +12V, +1.35V, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 4 ядра, 4 потоки
- Процессоры и сокет
- Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Функции BIOS
- ACPI 6.0; SMBIOS 3.0; UEFI 2.5; PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- -30°C - 75°C (-22°F - 167°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
