Артикул: SYS-E100-9AP
В наличии

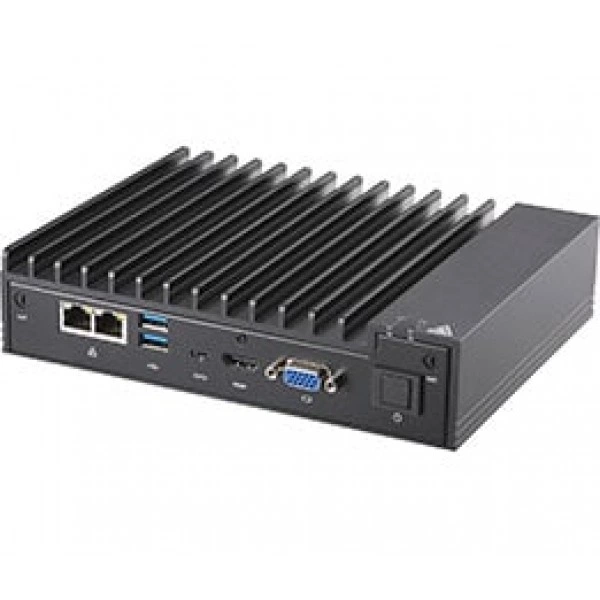

Встраиваемая система Supermicro SYS-E100-9AP FCBGA 1296, до 40W, глубина: 5.94" (151mm) / 11" (279mm) - pkg
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-9AP
Supermicro SYS-E100-9AP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SAN-E.
Процессоры и сокет - Intel® Atom® процессор E3940; FCBGA 1296; Система-on-Микросхема; CPU TDP поддержка 9W.
Объём памяти - 1x 204-pin DDR3L SO-DIMM сокет.
Тип памяти - 1866/1600/1333MHz небуферизованная non-ECC SO-DIMM DDR3L, 204-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 8GB, 4GB, 2GB.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе фиксируют точное исполнение SYS-E100-9AP. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Технические особенности
- Системная плата: Super A2SAN-E
- Процессоры и сокет: Intel® Atom® процессор E3940; FCBGA 1296; Система-on-Микросхема; CPU TDP поддержка 9W
- Объём памяти: 1x 204-pin DDR3L SO-DIMM сокет
- Тип памяти: 1866/1600/1333MHz небуферизованная non-ECC SO-DIMM DDR3L, 204-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 8GB, 4GB, 2GB
- Блок питания: Блоки питания: Lockable 12V DC 40W питание адаптер
- Высота: 1.73" (44mm) / 5.12" (130mm) - pkg.
- Условия эксплуатации и требования: 8% до 90% (без конденсации)
- Глубина: 5.94" (151mm) / 11" (279mm) - pkg.
- Условия эксплуатации и требования: Operational Vibration, IEC 60068-2-64, 5 Grms, random, 5~500 Hz, 1hr/axis
- Сетевые контроллеры: Два GbE LAN с Intel i210-IT контроллер
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Артикул: SYS-E100-9AP
- Условия эксплуатации и требования: -40°C до 70°C (-40°F до 158°F)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-9AP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro A2SAN-E. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E102-9AP-L. В спецификации альтернативного проекта ориентиром служат параметры: тип памяти: DDR3L до 1866MHz (8GB), глубина: 4.72" (120mm) / 11" (279mm) - pkg. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-E100-9AP-IA. Этот вариант рассматривают для проекта со следующими требованиями: до 60W, высота: 3.15" (80mm) / 5.5" (140mm) - pkg. При выборе ориентируются на электрическую нагрузку и схему питания системы.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Комплектация
В заявке на SYS-E100-9AP укажите нужный состав поставки и принадлежности, связанные с местом установки. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики SYS-E100-9AP
Интерфейсы и расширение
- COM Порт
- 4 COM порты (4 разъёмы); 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком
- Видеовыходы
- 1 VGA, 1 HDMI
- Дополнительные интерфейсы
- 8-бит configurable GPIO через DB9
- Порты USB
- 2 USB 3.0 (передний); 4 USB 2.0 (задний)
- Сетевые контроллеры
- Два GbE LAN с Intel i210-IT контроллер
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 Полный размер Mini-PCIe (1 USB 2.0, 1 PCIe Gen2)
Конструкция и монтаж
- Артикул
- SYS-E100-9AP
- Бренд
- Supermicro
- Высота
- 1.73" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 5.94" (151mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Модель
- SYS-E100-9AP
- Модель шасси
- CSE-E101
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.68" (195mm) / 11.81" (300mm) - pkg.
Оперативная память
- Напряжение памяти
- 1.35 V
- Объём памяти
- 1x 204-pin DDR3L SO-DIMM сокет
- Объёмы модулей DIMM
- 8GB, 4GB, 2GB
- Тип памяти
- 1866/1600/1333MHz небуферизованная non-ECC SO-DIMM DDR3L, 204-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 40W питание адаптер
- Вентиляторы
- Fan-less design
Подсистема хранения
- Внутренний
- 1 M.2 2280 B-key для SATA или PCIe SSD (2242 can be поддерживается с монтажной планкой)
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор E3940; FCBGA 1296; Система-on-Микросхема; CPU TDP поддержка 9W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SAN-E
- Тип BIOS
- 64Mb SPI Flash EEPROM с AMI UEFI BIOS
- Управление электропитанием
- Управление питанием ACPI; ATX Питание разъём; Управление из питание-on для восстановление от AC питание потеря; CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; ACPI 5.0; USB Клавиатура поддержка; SMBIOS 2.7.1; UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; -20°C до 60°C (-4°F до 140°F) с 0.7 m/s воздух поток; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); Operational Vibration, IEC 60068-2-64, 5 Grms, random, 5~500 Hz, 1hr/axis; Operational Shock, IEC 60068-2-27, 30G, half sine, 11ms; The использование из industrial grade ширина-температура peripherals требуется до meet 60°C рабочий температура.
