Артикул: SYS-E102-9AP-L
В наличии

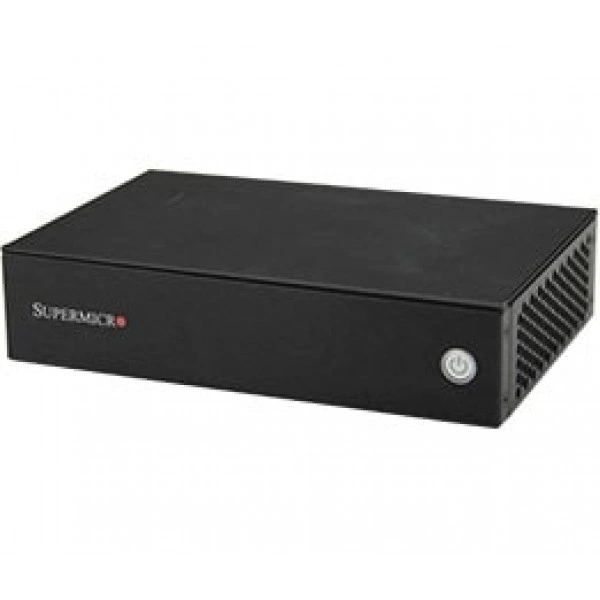

Встраиваемая система Supermicro SYS-E102-9AP-L FCBGA 1296, до 40W, тип памяти: DDR3L до 1866MHz (8GB)
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E102-9AP-L
Supermicro SYS-E102-9AP-L - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SAN-L.
Процессоры и сокет - Intel® Atom® процессор E3930; Один сокет FCBGA 1296 поддерживается; CPU TDP поддержка 6.5W.
Ядра и кэш - 2 ядра, 2 потоки.
Объём памяти - до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM слот.
Тип памяти - DDR3L до 1866MHz (8GB).
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При подборе фиксируют точное исполнение SYS-E102-9AP-L. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Технические особенности
- Системная плата: Super A2SAN-L
- Процессоры и сокет: Intel® Atom® процессор E3930; Один сокет FCBGA 1296 поддерживается; CPU TDP поддержка 6.5W
- Ядра и кэш: 2 ядра, 2 потоки
- Объём памяти: до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM слот
- Тип памяти: DDR3L до 1866MHz (8GB)
- Тип BIOS: AMI UEFI
- Артикул: SYS-E102-9AP-L
- Бренд: Supermicro
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Высота: 1.72" (44mm) / 5.12" (130mm) - pkg.
- Вентиляторы: 1x 40mm корпус вентилятор
- Модель шасси: CSE-E102
- Тип оборудования: Серверные системы
- Индикаторы: Питание LED и Жёсткий накопитель активность LED
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E102-9AP-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro A2SAN-L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9AP. Для сопоставления аппаратных возможностей можно рассмотреть вариант: глубина: 5.94" (151mm) / 11" (279mm) - pkg, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro SYS-E100-9APP. В спецификации альтернативного проекта ориентиром служат параметры: глубина: 5.94" (151mm) / 11" (279mm) - pkg, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Комплектация
В спецификации поставки для SYS-E102-9AP-L зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-CUSB-1045, CBL-PWEX-0982, CBL-SAST-0881, MCP-160-10202-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E102-9AP-L
Интерфейсы и расширение
- COM Порт
- 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком (опционально)
- Аудиоподсистема
- ALC 888S HD Аудио; 1 HD Аудио разъём (Mic-в/Line-Out)
- Видеовыходы
- Intel® HD Graphics 620; 1 VGA порт; 1 HDMI порт
- Порты USB
- 2 USB 3.0
- Разъёмы M.2
- Интерфейс: SATA, PCIe 2.0 x1 и USB 2.0; Форм-фактор: B-key 2280
- Сетевые контроллеры
- Два LAN с Intel® I210IT
- Слоты PCIe
- 1 Полный размер Mini-PCIe (1 USB 2.0, 1 PCIe Gen2)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E102-9AP-L
- Бренд
- Supermicro
- Высота
- 1.72" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 4.72" (120mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса нетто: 2.65 lbs (1.2 kg)
- Модель
- SYS-E102-9AP-L
- Модель шасси
- CSE-E102
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.48" (190mm) / 11.81" (300mm) - pkg.
Оперативная память
- Напряжение памяти
- 1.35V
- Объём памяти
- до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM слот
- Объёмы модулей DIMM
- 8GB, 4GB, 2GB
- Тип памяти
- DDR3L до 1866MHz (8GB)
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 40W питание адаптер
- Вентиляторы
- 1x 40mm корпус вентилятор
- Радиатор
- Пассивный CPU радиатор
Подсистема хранения
- Внутренний
- 1 M.2 2280 B-key для SATA или PCIe SSD (2242 can be поддерживается с монтажной планкой); 1 SATA 3.0 для 2.5" 7mm SATA HDD/SSD
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор E3930; Один сокет FCBGA 1296 поддерживается; CPU TDP поддержка 6.5W
- Ядра и кэш
- 2 ядра, 2 потоки
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SAN-L
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V Питание DC Вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка; CPU тепловой защита поддержка для процессор защита
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
