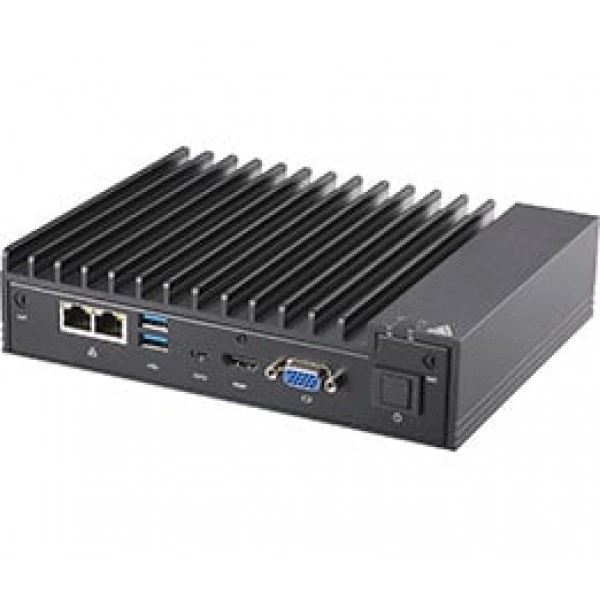

Встраиваемая система Supermicro SYS-E100-9APP FCBGA 1296, до 40W, глубина: 5.94" (151mm) / 11" (279mm) - pkg
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E100-9APP
Supermicro SYS-E100-9APP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SAN.
Процессоры и сокет - Intel® Pentium™ процессор N4200; FCBGA 1296; Система-on-Микросхема; CPU TDP поддержка 6W.
Объём памяти - 1x 204-pin DDR3L SO-DIMM сокет.
Тип памяти - 1866/1600/1333MHz небуферизованная non-ECC SO-DIMM DDR3L, 204-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 8GB, 4GB, 2GB.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При подборе фиксируют точное исполнение SYS-E100-9APP. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Технические особенности
- Системная плата: Super X11SAN
- Процессоры и сокет: Intel® Pentium™ процессор N4200; FCBGA 1296; Система-on-Микросхема; CPU TDP поддержка 6W
- Объём памяти: 1x 204-pin DDR3L SO-DIMM сокет
- Тип памяти: 1866/1600/1333MHz небуферизованная non-ECC SO-DIMM DDR3L, 204-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 8GB, 4GB, 2GB
- Вентиляторы: Fan-less design
- Видеовыходы: Intel HD Graphics; 1 VGA, 1 HDMI, 1 Intel HD Graphics
- Блок питания: Блоки питания: Lockable 12V DC 40W питание адаптер
- Внутренний: 1 M.2 2280 B-key для SATA или PCIe SSD (2242 can be поддерживается с монтажной планкой)
- Аудиоподсистема: ALC 888S HD Аудио, 1 HD Аудио разъём (Mic-в/Line-out)
- Условия эксплуатации и требования: Operational Shock, IEC 60068-2-27, 30G, half sine, 11ms
- Бренд: Supermicro
- COM Порт: 4 COM порты (4 разъёмы); 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком
- Порты USB: 1 USB 3.1 (Тип C, передний); 2 USB 3.0 (передний); 4 USB 2.0 (задний)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E100-9APP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X11SAN. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E102-9AP-L. В спецификации альтернативного проекта ориентиром служат параметры: тип памяти: DDR3L до 1866MHz (8GB), глубина: 4.72" (120mm) / 11" (279mm) - pkg. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-E100-9AP-IA. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 60W, высота: 3.15" (80mm) / 5.5" (140mm) - pkg. При выборе ориентируются на электрическую нагрузку и схему питания системы.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Комплектация
В заявке на SYS-E100-9APP укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-110-00097-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E100-9APP
Интерфейсы и расширение
- COM Порт
- 4 COM порты (4 разъёмы); 2 RS232, 2 RS232/422/485, RS-485 поддерживается auto управление потоком
- Аудиоподсистема
- ALC 888S HD Аудио, 1 HD Аудио разъём (Mic-в/Line-out)
- Видеовыходы
- Intel HD Graphics; 1 VGA, 1 HDMI, 1 Intel HD Graphics
- Дополнительные интерфейсы
- 8-бит configurable GPIO через DB9
- Поддержка TPM
- 1 TPM 2.0 Микросхема на плате
- Порты USB
- 1 USB 3.1 (Тип C, передний); 2 USB 3.0 (передний); 4 USB 2.0 (задний)
- Сетевые контроллеры
- Два GbE LAN с Intel i210-AT контроллер
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 Полный размер Mini-PCIe (1 USB 2.0, 1 PCIe Gen2)
Конструкция и монтаж
- Артикул
- SYS-E100-9APP
- Бренд
- Supermicro
- Высота
- 1.73" (44mm) / 5.12" (130mm) - pkg.
- Глубина
- 5.94" (151mm) / 11" (279mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED и Жёсткий накопитель активность LED
- Кнопки
- Питание On/Off кнопка
- Модель
- SYS-E100-9APP
- Модель шасси
- CSE-E101
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3.5" SBC
- Ширина
- 7.68" (195mm) / 11.81" (300mm) - pkg.
Оперативная память
- Напряжение памяти
- 1.35 V
- Объём памяти
- 1x 204-pin DDR3L SO-DIMM сокет
- Объёмы модулей DIMM
- 8GB, 4GB, 2GB
- Тип памяти
- 1866/1600/1333MHz небуферизованная non-ECC SO-DIMM DDR3L, 204-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 40W питание адаптер
- Вентиляторы
- Fan-less design
Подсистема хранения
- Внутренний
- 1 M.2 2280 B-key для SATA или PCIe SSD (2242 can be поддерживается с монтажной планкой)
Процессорная подсистема
- Процессоры и сокет
- Intel® Pentium™ процессор N4200; FCBGA 1296; Система-on-Микросхема; CPU TDP поддержка 6W
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super X11SAN
- Тип BIOS
- 64Mb SPI Flash EEPROM с AMI UEFI BIOS
- Управление электропитанием
- Управление питанием ACPI; ATX Питание разъём; Управление из питание-on для восстановление от AC питание потеря; CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; ACPI 5.0; USB Клавиатура поддержка; SMBIOS 2.7.1; UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F) с 0.7 m/s воздух поток; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); Operational Vibration, IEC 60068-2-64, 5 Grms, random, 5~500 Hz, 1hr/axis; Operational Shock, IEC 60068-2-27, 30G, half sine, 11ms; The использование из industrial grade ширина-температура peripherals требуется до meet 40°C рабочий температура.
