Артикул: SSG-6048R-E1CR45H
В наличии

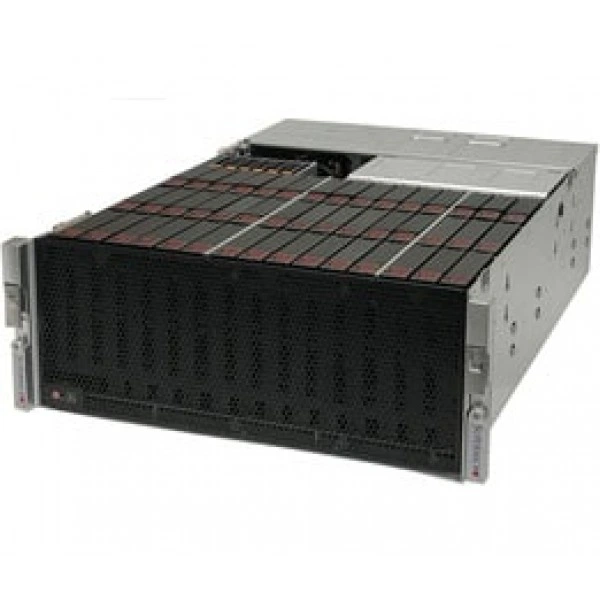

Система хранения данных Supermicro SSG-6048R-E1CR45H 4U, LGA 2011, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-6048R-E1CR45H
Supermicro SSG-6048R-E1CR45H - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X10DSC+.
Процессоры и сокет - Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011).
Ядра и кэш - до 22 ядра† / до 55MB† кэш.
Системная шина - QPI до 9.6 GT/s.
Ограничения процессорной подсистемы - † версия BIOS 2.0 или новее требуется; *.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
При подборе фиксируют точное исполнение SSG-6048R-E1CR45H. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Технические особенности
- Системная плата: Super X10DSC+
- Процессоры и сокет: Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Ядра и кэш: до 22 ядра† / до 55MB† кэш
- Системная шина: QPI до 9.6 GT/s
- Ограничения процессорной подсистемы: † версия BIOS 2.0 или новее требуется; *
- Блок питания: 12V SB: Максимум: 2A / Минимум: 0.2A
- Блок питания: Линия +12V: Максимум: 82A / Минимум: 0.1A (100-127Vac); Максимум: 132A / Минимум: 0.1A (200-240Vac)
- Блок питания: Сертификация: Platinum Level; [ Проверка Отчёт ]
- Интерфейсы SAS: Broadcom 3108 SAS3, HW RAID
- Тип BIOS: 128Mb SPI Flash EEPROM с AMI BIOS
- Форм-фактор: 4U
- Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Напряжение памяти: 1.2 V
- Контроль ошибок памяти: Исправление однобитовые ошибки
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-6048R-E1CR45H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 1600W PWS-1K66P-1R, Supermicro AOC-MGP-i2. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-6048R-DE2CR24L. Этот вариант рассматривают для проекта со следующими требованиями: до 800W, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-6049P-E1CR45H. В спецификации альтернативного проекта ориентиром служат параметры: LGA 3647, Intel® Xeon® Scalable процессоры (codenamed Cascade. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Комплектация
Для исполнения SSG-6048R-E1CR45H заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются AOC-SLG3-2E4R, MCP-220-94607-0N, CBL-SAST-0818, CBL-SAST-0850. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-6048R-E1CR45H
Интерфейсы и расширение
- Видеовыход VGA
- 1 VGA порт
- Графическая подсистема
- ASPEED AST2400 BMC
- Интерфейсы SAS
- Broadcom 3108 SAS3, HW RAID
- Порты USB
- 3 USB 3.0 порты (2 задний + 1 Тип A)
- Последовательные порты и разъёмы
- 1 Быстрый UART 16550 порт / 1 Разъём
- Сетевые контроллеры
- SIOM поддержка для flexible сетевые подключения опции
- Слоты PCIe
- 2 PCI-E 3.0 x16 слоты; 1 PCI-E 3.0 x8 слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC
- Чипсет
- Intel® C612 чипсет
Конструкция и монтаж
- LCD
- 3.5" TFT LCD panel; Полный-Color видеовывод с 320x480 pixels; Real-time система состояние от IPMI; Easy read graphical User Интерфейс
- Артикул
- SSG-6048R-E1CR45H
- Бренд
- Supermicro
- Высота
- 7" (178mm)
- Глубина
- 26" (660mm)
- Дисковая объединительная плата
- SAS3/SATA3 один expander на объединительная плата
- Доступный Colors
- Чёрный
- Индикаторы
- Питание состояние LED; Жёсткий накопитель активность LED; 2 Сеть активность Индикаторы; Система Информация LED; Питание fail LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Компоненты List - (Items В комплекте)
- Компоненты с * are внутри the корпус
- Модель
- SSG-6048R-E1CR45H
- Модель шасси
- CSE-946LTS-R1K66P
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 24x 288-pin DDR4 слотов DIMM; до 3TB† ECC 3DS LRDIMM, 768 ECC RDIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- RDIMM:; 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB
- Тип памяти
- 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит
Питание и охлаждение
- Блок питания: 12V SB
- Максимум: 2A / Минимум: 0.2A
- Блок питания: Блоки питания
- 1600W 1U Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1000W: 100 - 127Vac; 1600W: 200 - 240Vac
- Блок питания: Вход
- 100-127Vac / 12.9A Максимум / 50-60Hz; 200-240Vac / 9.5A Максимум / 50-60Hz
- Блок питания: Габариты (W x H x L)
- 73.5 x 40 x 265 mm
- Блок питания: Линия +12V
- Максимум: 82A / Минимум: 0.1A (100-127Vac); Максимум: 132A / Минимум: 0.1A (200-240Vac)
- Блок питания: Сертификация
- Platinum Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- 25 Pairs Gold Контактная площадка Разъём
- Вентиляторы
- 5 горячая замена 80mm задний вытяжной охлаждение вентиляторы; Резервируемое охлаждение
Подсистема хранения
- горячая замена
- 45 горячая замена 3.5" SAS3/SATA3 отсеков для накопителей; 2 Задний горячая замена 2.5" SATA отсеков для накопителей
- Опционально
- 6 NVMe отсеки (опционально)
Процессорная подсистема
- Ограничения процессорной подсистемы
- † версия BIOS 2.0 или новее требуется; *
- Процессоры и сокет
- Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Системная шина
- QPI до 9.6 GT/s
- Ядра и кэш
- до 22 ядра† / до 55MB† кэш
Управление и совместимость
- Системная плата
- Super X10DSC+
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
