Артикул: SSG-6049P-E1CR45H
В наличии

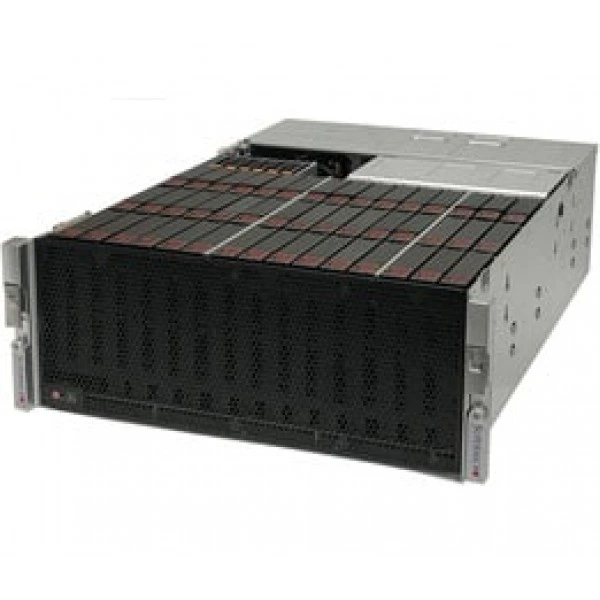

Система хранения данных Supermicro SSG-6049P-E1CR45H 4U, LGA 3647, Intel® Xeon® Scalable процессоры (codenamed Cascade
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-6049P-E1CR45H
Supermicro SSG-6049P-E1CR45H - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X11DSC+.
Процессоры и сокет - Два сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡,; 3 UPI до 10.4GT/s; Поддержка CPU TDP 70-205W.
Количество ядер - до 28 ядра.
Ограничения процессорной подсистемы - ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).
Количество слотов DIMM - 24 слотов DIMM; до 6TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM; Поддерживается Intel® Optane™ DCPMM††.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
При подборе фиксируют точное исполнение SSG-6049P-E1CR45H. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Технические особенности
- Системная плата: Super X11DSC+
- Процессоры и сокет: Два сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡,; 3 UPI до 10.4GT/s; Поддержка CPU TDP 70-205W
- Количество ядер: до 28 ядра
- Ограничения процессорной подсистемы: ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R)
- Количество слотов DIMM: 24 слотов DIMM; до 6TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM; Поддерживается Intel® Optane™ DCPMM††
- Артикул: SSG-6049P-E1CR45H
- Форм-фактор: 4U
- Опционально: 6 NVMe отсеки (опционально)
- Вентиляторы: 5 горячая замена 8cm задний вытяжной PWM вентиляторы
- Модель шасси: CSE-946LTS-R1K66P1
- Условия установки памяти: † 2933MHz в два модули DIMM на канал can be achieved by с использованием память purchased от Supermicro; †† Cascade Lake только.
- Блок питания: Линия +12V: Максимум: 82A / Минимум: 0.1A (100-127Vac); Максимум: 132A / Минимум: 0.1A (200-240Vac)
- Процессоры и сокет: Контроль для CPU ядра, Чипсет Напряжения, Память.; 4+1 Фаза-коммутация напряжение регулятор
- Высота: 7" (178mm)
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-6049P-E1CR45H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
В проекте хранения сначала определяют характер доступа к данным. Затем согласуют накопители, подключения и режимы работы дисковой подсистемы.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 1600W PWS-1K66P-1R, Supermicro AOC-MGP-i2. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-5049P-E1CR45H. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1GbE, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-5049P-E1CR45L. В спецификации альтернативного проекта ориентиром служат параметры: 1GbE, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Комплектация
В заявке на SSG-6049P-E1CR45H укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются AOC-SLG3-2E4R-O, MCP-220-94607-0N, CBL-SAST-0818, CBL-SAST-0850. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-6049P-E1CR45H
Интерфейсы и расширение
- Видеовыход VGA
- 1 VGA D-Sub разъём порт
- Графическая подсистема
- ASPEED AST2500 BMC
- Интерфейсы SAS
- SAS3 (12Gbps) через Broadcom 3108; HW RAID; RAID 0, 1, 5, 6, 10, 50, 60
- Интерфейсы SATA
- SATA3 (6Gbps) с RAID 0, 1, 5, 10; 4 SATA3 (6Gbps) порты
- Порты USB
- 2 USB 3.0 порты (задний); 1 Тип A
- Последовательные порты и разъёмы
- 1 Быстрый UART 16550 порт / 1 Разъём
- Сетевые порты LAN
- 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x16 слоты; 1 PCI-E 3.0 x8 слот; 1; SIOM; плата поддержка; (требуется bundle с сеть плата)
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Intel® C621 чипсет
Конструкция и монтаж
- Артикул
- SSG-6049P-E1CR45H
- Бренд
- Supermicro
- Высота
- 7" (178mm)
- Глубина
- 26" (660mm)
- Дисковая объединительная плата
- SAS3/SATA3 один expander на объединительная плата
- Доступный Colors
- Чёрный
- Индикаторы
- Питание состояние LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED; Питание fail LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Компоненты List - (Items В комплекте)
- Компоненты с * are внутри the корпус
- Модель
- SSG-6049P-E1CR45H
- Модель шасси
- CSE-946LTS-R1K66P1
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 24 слотов DIMM; до 6TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM; Поддерживается Intel® Optane™ DCPMM††
- Тип памяти
- 2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM
- Условия установки памяти
- † 2933MHz в два модули DIMM на канал can be achieved by с использованием память purchased от Supermicro; †† Cascade Lake только.
Питание и охлаждение
- Блок питания: 12V SB
- Максимум: 2A / Минимум: 0.2A
- Блок питания: Блоки питания
- 1600W 1U Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1000W: 100 - 127Vac; 1600W: 200 - 240Vac
- Блок питания: Вход
- 100-127Vac / 12.9A Максимум / 50-60Hz; 200-240Vac / 9.5A Максимум / 50-60Hz
- Блок питания: Габариты (W x H x L)
- 73.5 x 40 x 265 mm
- Блок питания: Линия +12V
- Максимум: 82A / Минимум: 0.1A (100-127Vac); Максимум: 132A / Минимум: 0.1A (200-240Vac)
- Блок питания: Сертификация
- Platinum Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- 25 Pairs Gold Контактная площадка Разъём
- Вентиляторы
- 5 горячая замена 8cm задний вытяжной PWM вентиляторы
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память.; 4+1 Фаза-коммутация напряжение регулятор
Подсистема хранения
- горячая замена
- 45 горячая замена 3.5" SAS3/SATA3 отсеков для накопителей; 2 Задний горячая замена 2.5" SATA отсеков для накопителей
- Опционально
- 6 NVMe отсеки (опционально)
Процессорная подсистема
- Количество ядер
- до 28 ядра
- Ограничения процессорной подсистемы
- ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R)
- Процессоры и сокет
- Два сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡,; 3 UPI до 10.4GT/s; Поддержка CPU TDP 70-205W
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; NMI; SSM, SPM, SUM; SuperDoctor® 5; Watchdog
- Системная плата
- Super X11DSC+
- Тип BIOS
- AMI UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C ~ 35°C (50°F ~ 95°F); При хранении Температура:; -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
