Артикул: SSG-5049P-E1CR45L
В наличии

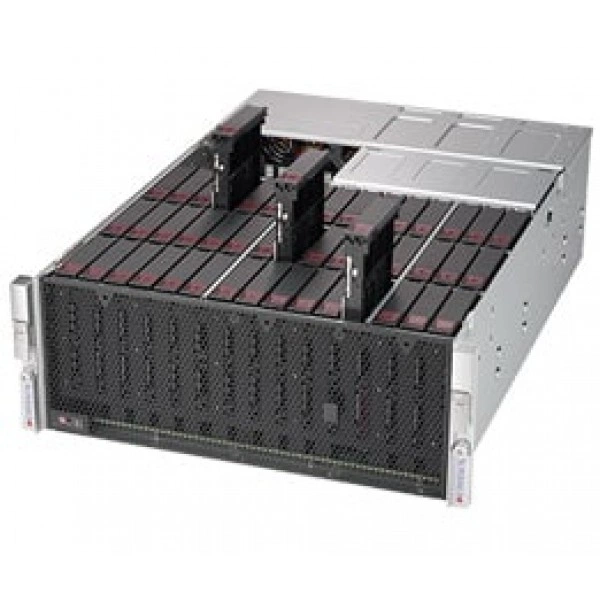

Система хранения данных Supermicro SSG-5049P-E1CR45L 4U, LGA 3647, Intel® Xeon® Scalable процессоры (codenamed Cascade
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-5049P-E1CR45L
Supermicro SSG-5049P-E1CR45L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X11SPL-F.
Процессоры и сокет - Один сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡; Поддержка CPU TDP до 165W.
Количество ядер - до 28 ядра.
Ограничения процессорной подсистемы - ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).; Extended тепловой solutions может be требуется для поддержки Процессоры higher than 165W TDP.
Количество слотов DIMM - 8 слотов DIMM; до 2TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При подборе фиксируют точное исполнение SSG-5049P-E1CR45L. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Технические особенности
- Системная плата: Super X11SPL-F
- Процессоры и сокет: Один сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡; Поддержка CPU TDP до 165W
- Количество ядер: до 28 ядра
- Ограничения процессорной подсистемы: ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).; Extended тепловой solutions может be требуется для поддержки Процессоры higher than 165W TDP
- Количество слотов DIMM: 8 слотов DIMM; до 2TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM
- Процессоры и сокет: Контроль для CPU ядра, Чипсет Напряжения, Память.; 4+1 Фаза-коммутация напряжение регулятор
- Разъёмы M.2: 1x M.2 Интерфейс: PCI-E 3.0 x4 и SATA; Форм-фактор: 2280, 22110; Ключ: M-key; Double Высота Разъём
- Соответствие RoHS: RoHS Соответствует
- Слоты PCIe: 2 PCI-E 3.0 x8 (в x16); 3 PCI-E 3.0 x8; 1 PCI-E 3.0 x4 (в x8); 1 PCI-E 3.0 x8 (occupied by HBA плата)
- Тип памяти: 2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM
- Чипсет: Intel® C621 чипсет
- Блок питания: Габариты (W x H x L): 73.5 x 40 x 265 mm
- Ширина: 17.2" (437mm)
- Управление электропитанием: Управление питанием ACPI
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-5049P-E1CR45L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 1600W PWS-1K66P-1R, Supermicro AOC-S25G-B2S. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-6049P-E1CR45L. В спецификации альтернативного проекта ориентиром служат параметры: до 1600W, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-6049P-E1CR45L+. В спецификации альтернативного проекта ориентиром служат параметры: до 1600W, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
Комплектация
В спецификации поставки для SSG-5049P-E1CR45L зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-220-82616-0N, AOC-SGP-i2, AOC-SGP-i4, AOC-STGN-i2S. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-5049P-E1CR45L
Интерфейсы и расширение
- Видеовыход VGA
- 1 VGA порт
- Графическая подсистема
- ASPEED AST2500 BMC
- Интерфейсы SAS
- Broadcom 3008 SAS3 IT режим; (AOC-S3008L-L8E); SW RAID 0, 1, 10
- Интерфейсы SATA
- SATA3 (6Gbps) через Intel® C621 контроллер; RAID 0, 1, 5, 10 поддержка
- Порты USB
- 5 USB 3.0 порты (2 задний + 2 разъёмы + 1 Тип A); 8 USB 2.0 порты (2 задний + 6 разъёмы)
- Последовательные порты и разъёмы
- 2 COM Порты (1 задний, 1 разъём)
- Разъёмы M.2
- 1x M.2 Интерфейс: PCI-E 3.0 x4 и SATA; Форм-фактор: 2280, 22110; Ключ: M-key; Double Высота Разъём
- Сетевые контроллеры
- Два 1GbE LAN порты с Intel® I210
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x8 (в x16); 3 PCI-E 3.0 x8; 1 PCI-E 3.0 x4 (в x8); 1 PCI-E 3.0 x8 (occupied by HBA плата)
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Intel® C621 чипсет
Конструкция и монтаж
- Артикул
- SSG-5049P-E1CR45L
- Бренд
- Supermicro
- Высота
- 7" (178mm)
- Глубина
- 26" (660mm)
- Дисковая объединительная плата
- SAS3 / SATA3 один expander на объединительная плата
- Индикаторы
- Питание состояние LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED; Питание fail LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса
- Масса брутто: 120 lbs (54.43 kg); Масса нетто: 85 lbs (38.56 kg)
- Модель
- SSG-5049P-E1CR45L
- Модель шасси
- CSE-946LTS-R1K66P1
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 8 слотов DIMM; до 2TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM
- Тип памяти
- 2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM
- Условия установки памяти
- † 2933MHz в два модули DIMM на канал can be achieved by с использованием память purchased от Supermicro
Питание и охлаждение
- Блок питания: Блоки питания
- 1600W 1U Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1000W: 100 - 127Vac; 1600W: 200 - 240Vac
- Блок питания: Вход
- 100-127Vac / 12.9A Максимум / 50-60Hz; 200-240Vac / 9.5A Максимум / 50-60Hz
- Блок питания: Габариты (W x H x L)
- 73.5 x 40 x 265 mm
- Блок питания: Линия +12V
- Максимум: 82A / Минимум: 0.1A (100-127Vac); Максимум: 132A / Минимум: 0.1A (200-240Vac)
- Блок питания: Линия +5Vsb
- Максимум: 2A / Минимум: 0.2A
- Блок питания: Сертификация
- Platinum Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- 25 Pairs Gold Контактная площадка Разъём
- Вентиляторы
- 5 Высокий-performance 80mm охлаждение вентиляторы
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память.; 4+1 Фаза-коммутация напряжение регулятор
Подсистема хранения
- горячая замена
- 45 горячая замена 3.5" SAS3/SATA3 отсеков для накопителей; 2 Задний горячая замена 2.5" SATA3 отсеков для накопителей
- Опционально
- 2 горячая замена 2.5" NVMe/SATA отсеков для накопителей (задний)
Процессорная подсистема
- Количество ядер
- до 28 ядра
- Ограничения процессорной подсистемы
- ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).; Extended тепловой solutions может be требуется для поддержки Процессоры higher than 165W TDP
- Процессоры и сокет
- Один сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡; Поддержка CPU TDP до 165W
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SPM, SUM; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super X11SPL-F
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C ~ 35°C (50°F ~ 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
