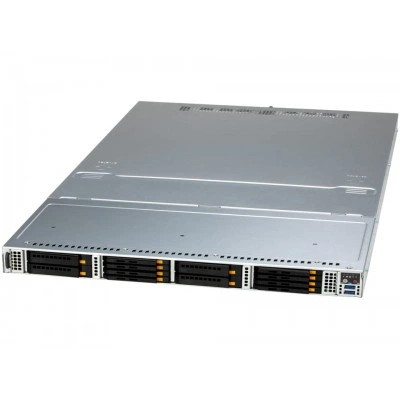

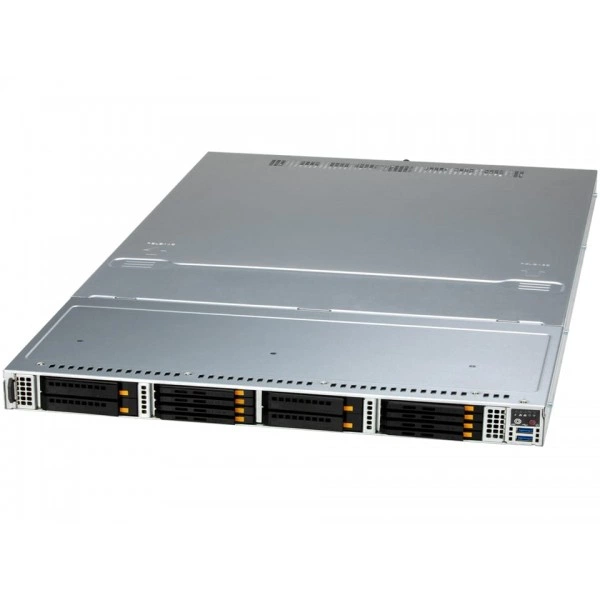

Система хранения данных Supermicro ASG-1115S-NE3X12R 1U, AMD EPYC™ 9004/9005 серия, ECC DDR5

Интерфейсы и расширение

Видеовыходы

1 VGA порт

Конфигурация PCIe

По умолчанию; 2 PCIe 5.0 x16 FHHL слоты 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый)

Поддержка CXL

до 4 CXL 2.0 x8 Тип 3 устройства

Порты USB

2 USB 3.0 порты (задний); 2 USB 3.0 порты (передний)

Сетевые интерфейсы

Via AIOM

Сетевые порты LAN

1 RJ45 1 GbE Выделенный BMC LAN порт

Конструкция и монтаж

Артикул

ASG-1115S-NE3X12R

Бренд

Supermicro

Высота

1.7" (43.6 mm)

Глубина

30.4" (773.25 mm)

Индикаторы

Сеть активность; Питание состояние; SSD активность; Система информация (перегрев/UID)

Кнопки

Питание On/Off

Масса

Масса брутто: 68.74 lbs (31.2 kg); Масса нетто: 48 lbs (21.8 kg)

Масса упаковки

7.87" (H) x 23.81" (W) x 40.55" (D)

Модель

ASG-1115S-NE3X12R

Модель шасси

CSE-126E32-R1K62P

Назначение изделия

Создаёт аппаратную основу для размещения и доступа к массивам данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Серебристый

Ширина

17.2" (438.4 mm)

Оперативная память

Напряжение памяти

1.1V

Поддержка памяти

Количество слотов: 24 слотов DIMM/12 Каналы; Максимальная память (1DPC): до 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC™ 9004 серия процессор); Максимальная память (2DPC): до 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC™ 9004 серия процессор); Максимальная память (1DPC): до 4.5TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC™ 9005 серия процессор); Максимальная память (2DPC): до 9TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC™ 9005 серия процессор)

Питание и охлаждение

Вентиляторы

до 8 Для высокой нагрузки 4cm Вентилятор

Воздушный кожух

1 Воздушный кожух

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль напряжений

+1.8V, +12V, +3.3V, +5V, +5V дежурный режим, 10 -вентилятор состояние, 3.3V дежурный режим, HT, Память, VBAT

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Процессоры и сокет

4+1 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 12 отсеки: 8 передние с горячей заменой E3.S 1T PCIe 5.0 x4 NVMe отсеков для накопителей 4 передний стационарный E3.S 2T PCIe 5.0 x8 CXL Тип 3 отсеков для накопителей

Разъёмы M.2

1 M.2 PCIe 3.0 x2 NVMe слот (M-key 2280/22110); 1 M.2 PCIe 3.0 x4 NVMe слот (M-key 2280/22110)

Процессорная подсистема

Количество ядер

до 96C/192T

Ограничения процессорной подсистемы

Поддерживается до 300W TDP Процессоры

Процессоры и сокет

Один процессоры; AMD EPYC™ 9004/9005 серия процессоры; (* AMD EPYC™ 9005 серия поддержка с заменой процессора требуется ревизия платы 2.x)

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)

Системная плата

Super H13SSF

Тип BIOS

AMI 32MB SPI Flash EEPROM

Управление электропитанием

Включение питания режим для AC питание восстановление; Управление питанием ACPI

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации

Условия эксплуатации

Операционные системы

Genoa: RHEL 9.4

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 8% до 95% (без конденсации)
