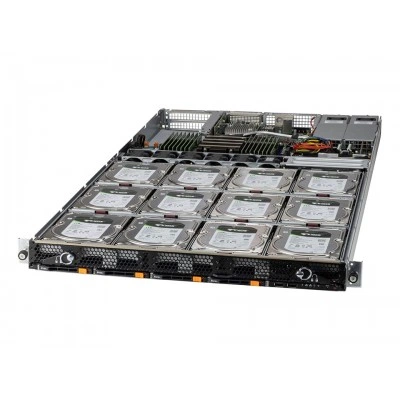

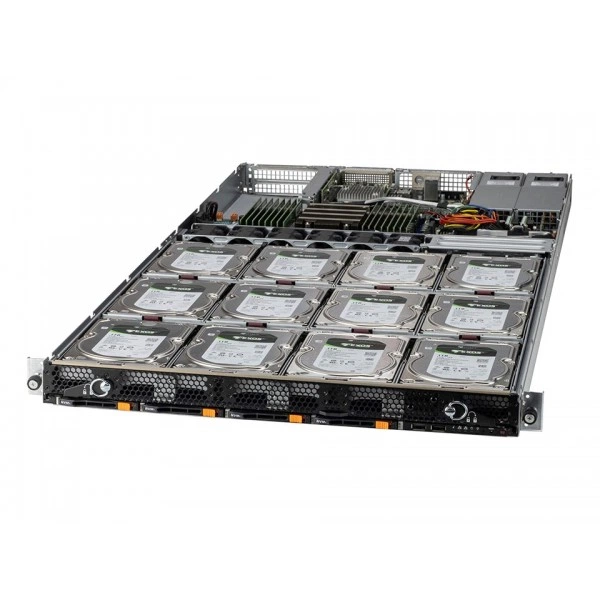

Система хранения данных Supermicro ASG-1014S-ACR12N4H 1U, SP3, ECC DDR4

Интерфейсы и расширение

Видеовыходы

1 VGA порт (Задний)

Интерфейсы SAS

SAS (12Gbps) через Broadcom® 3916; RAID 0/1/5/6/10/50/60 поддержка

Конфигурация PCIe

По умолчанию; 1 PCIe 4.0 x16 (в x16) HHHL слот 2 PCIe 4.0 x16 (в x16) FHHL слоты

Поддержка DOM

2 SuperDOM (Disk on Module) порты с встроенным питанием

Поддержка NVMe

NVMe; (Native)

Поддержка TPM

1 TPM разъём

Порты USB

2 USB 2.0 Тип-A порты (передний); 4 USB 3.0 Тип-A порты (Задний)

Последовательные интерфейсы

1 COM порт (Задний)

Разъёмы M.2

2 M.2 PCIe 4.0 x2 NVMe слоты (M-key 22110(по умолчанию)/2280)

Сетевые интерфейсы

2 RJ45 10GBASE-T с Broadcom® BCM57416

Сетевые порты LAN

1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GBASE-T LAN порты (Broadcom® BCM57416)

Конструкция и монтаж

Артикул

ASG-1014S-ACR12N4H

Бренд

Supermicro

Высота

1.7"

Глубина

37"

Индикаторы

HDD активность; Сеть активность; Питание состояние; Система информация (перегрев/UID); Система информация (перегрев/UID)

Кнопки

Питание On/Off; Питание On/Off

Масса

Масса брутто: 58 lbs (26.3 kg); Масса нетто: 39.5 lbs (17.9 kg)

Масса упаковки

12" (H) x 27" (W) x 53.15" (D)

Модель

ASG-1014S-ACR12N4H

Модель шасси

CSE-802TS-R804WBP

Назначение изделия

Создаёт аппаратную основу для размещения и доступа к массивам данных

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Чёрный

Ширина

17.6"

Оперативная память

Напряжение памяти

1.2V

Поддержка памяти

Количество слотов: 16 слотов DIMM/8 Каналы; Максимальная память (2DPC): до 8TB 3200MT/s ECC DDR4 RDIMM/LRDIMM

Питание и охлаждение

Вентиляторы

до 6 Для высокой нагрузки 4cm Вентилятор

Воздушный кожух

1 Воздушный кожух

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Процессоры и сокет

4+1 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 16 отсеки: 12 внутренний горячая замена 3.5" SAS/SATA отсеков для накопителей 4 передние с горячей заменой 7mm PCIe 4.0 x2 NVMe отсеков для накопителей

Разъёмы M.2

2 M.2 PCIe 4.0 x2 NVMe слоты (M-key 22110(по умолчанию)/2280)

Процессорная подсистема

Ограничения процессорной подсистемы

Поддерживается до 240W TDP Процессоры (Воздушное охлаждение)

Процессоры и сокет

Один сокет SP3; AMD EPYC™ 7003/7002 серия процессор

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)

Системная плата

Super H12SSW-NTR

Тип BIOS

AMI 256MB SPI Flash EEPROM

Управление электропитанием

ACPI/APM Управление питанием

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность: 8% до 90% (Non-Condensing); При хранении Относительная влажность: 5% до 95% (Non-Condensing)
