Артикул: SSG-5019D8-TR12P
В наличии

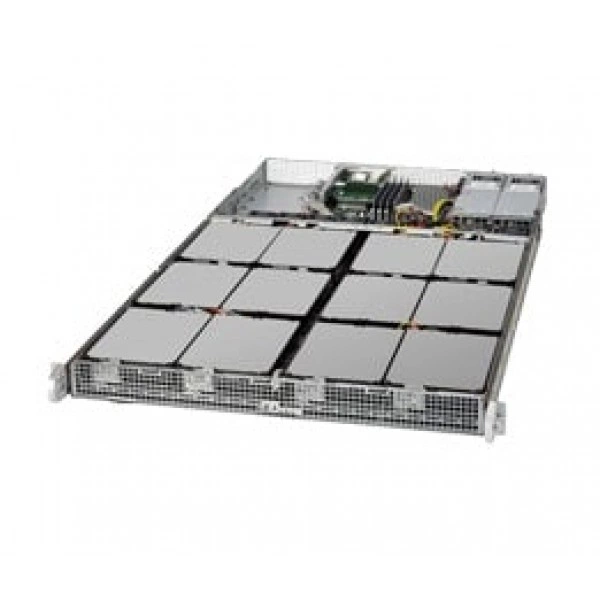

Система хранения данных Supermicro SSG-5019D8-TR12P 1U, Intel® Xeon® процессор D-2146NT, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-5019D8-TR12P
Supermicro SSG-5019D8-TR12P - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X11SDV-8C-TP8F.
Процессоры и сокет - Intel® Xeon® процессор D-2146NT,; CPU TDP поддержка 80W.
Ядра и кэш - 8 ядра, 16 Потоки.
Количество слотов DIMM - до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2133MHz.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
При подборе фиксируют точное исполнение SSG-5019D8-TR12P. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Технические особенности
- Системная плата: Super X11SDV-8C-TP8F
- Процессоры и сокет: Intel® Xeon® процессор D-2146NT,; CPU TDP поддержка 80W
- Ядра и кэш: 8 ядра, 16 Потоки
- Количество слотов DIMM: до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2133MHz
- Интерфейсы SATA: SATA3 (6Gbps) порты через SoC контроллер; 12 SATA3 (6Gbps) порты (HDD/SSD)
- Функции BIOS: PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC
- Ширина: 17.2" (437mm)
- Объёмы модулей DIMM: 128GB, 64GB, 32GB, 16GB
- Дополнительные интерфейсы: TPM 2.0 разъём
- Внутренний: 12 горячая замена 3.5" SATA3 отсеков для накопителей; Опционально AOC-S3216L-L16iT: поддержка 12x 3.5" SAS3 + 2x SSD или один NVMe U.2
- Тип выходного подключения: Gold Контактная площадка Разъём Mating с Molex 45984-4343
- Порты USB: 2 USB 3.0 порты (задний)
- Форм-фактор: 1U
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-5019D8-TR12P подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
При обновлении дисковой подсистемы проверяют совместимость существующих узлов. Состав новых подключений фиксируют до начала сборки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 400W PWS-407P-1R, Supermicro AOC-S3216L-L16IT. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-5018D8-AR12L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA 1667, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SSG-5018D2-AR12L. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA 1667, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Комплектация
В спецификации поставки для SSG-5019D8-TR12P зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются AOC-S3216L-L16iT, CBL-SAST-0811, CBL-SAST-0951. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-5019D8-TR12P
Интерфейсы и расширение
- Видеовыход VGA
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2500 BMC
- Дополнительные интерфейсы
- TPM 2.0 разъём
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; 12 SATA3 (6Gbps) порты (HDD/SSD)
- Порты USB
- 2 USB 3.0 порты (задний)
- Разъёмы M.2
- M.2 Интерфейс: 1 PCI-E 3.0 x4 и 1 SATA/PCI-E 3.0 x2; Форм-фактор: 2242/2280; Ключ: M-key, B-key
- Сетевые контроллеры
- Два 10G SFP+ через SoC; Четыре 1GbE с Intel I350-AM4; Два 10GBase-T с Intel X557
- Сетевые порты LAN
- 2 10G SFP+ порты; 4 RJ45 1GbE LAN порты; 2 RJ45 10GBase-T LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI-E 3.0 x8 слот; 1 Mini-PCI-E с mSATA Поддержка
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
Конструкция и монтаж
- Артикул
- SSG-5019D8-TR12P
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 32" (813mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED; Информация LED (temp., состояние)
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Масса брутто
- 32 lbs (14.5kg)
- Модель
- SSG-5019D8-TR12P
- Модель шасси
- CSE-801LTS-R407CP
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 128GB, 64GB, 32GB, 16GB
- Тип памяти
- 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2133MHz
Питание и охлаждение
- +5V sb
- Максимум: 3A / Минимум: 0A
- AC/DC240V Вход Резервируемое Блоки питания
- 400W 1U Резервируемое Блоки питания с PMbus
- Вентиляторы
- 6x 4cm 4-pin вентиляторы
- Всего Выход Питание
- 400W
- Вход
- 100 - 240Vac / 6.0 - 3.0A / 50-60Hz; 200 - 240Vdc / 3.4 - 3.2A (CCC Только)
- Габариты (W x H x L)
- 54.5 x 40 x 220 mm
- Линия +12V
- Максимум: 33A / Минимум: 0.5A
- Сертификация
- Platinum Level Сертифицированный; [ Проверка Отчёт ]
- Тип выходного подключения
- Gold Контактная площадка Разъём Mating с Molex 45984-4343
Подсистема хранения
- Внутренний
- 12 горячая замена 3.5" SATA3 отсеков для накопителей; Опционально AOC-S3216L-L16iT: поддержка 12x 3.5" SAS3 + 2x SSD или один NVMe U.2
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2146NT,; CPU TDP поддержка 80W
- Ядра и кэш
- 8 ядра, 16 Потоки
Управление и совместимость
- Системная плата
- Super X11SDV-8C-TP8F
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Функции BIOS
- PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
