Артикул: SSG-6048R-DE2CR24L
В наличии

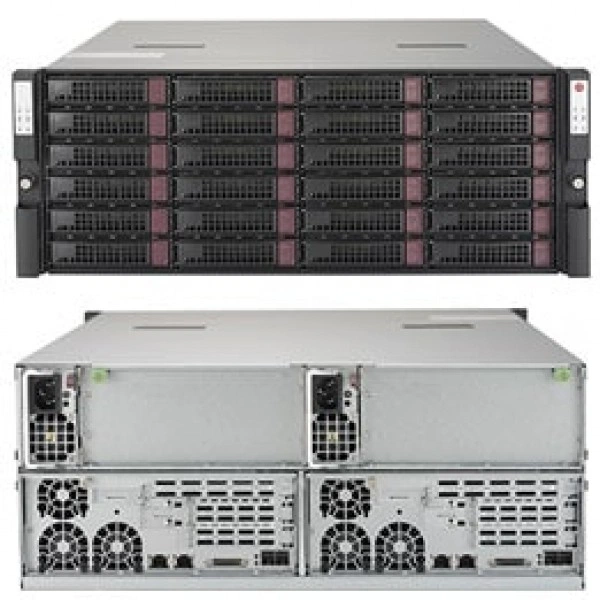

Система хранения данных Supermicro SSG-6048R-DE2CR24L 4U, LGA 2011, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-6048R-DE2CR24L
Supermicro SSG-6048R-DE2CR24L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Материнская плата (Два на Система) - Super X10DRS-4U.
Процессоры и сокет на узел - Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011).
Ядра и кэш на узел - до 22 ядра† / до 55MB† кэш.
Системная шина на узел - QPI до 9.6 GT/s.
Ограничения процессорной подсистемы на узел - † версия BIOS 2.0 или новее требуется; *.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
При подборе фиксируют точное исполнение SSG-6048R-DE2CR24L. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Для дисковой подсистемы сопоставляют ёмкость и характер доступа к данным. Нужное число подключений определяют до выбора накопителей.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Технические особенности
- Материнская плата (Два на Система): Super X10DRS-4U
- Процессоры и сокет на узел: Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Ядра и кэш на узел: до 22 ядра† / до 55MB† кэш
- Системная шина на узел: QPI до 9.6 GT/s
- Ограничения процессорной подсистемы на узел: † версия BIOS 2.0 или новее требуется; *
- Вентиляторы: 4x 8cm и 4x 4cm PWM охлаждение вентиляторы; Резервируемое охлаждение
- Сетевые контроллеры на узел: Два 10GBase-T LAN с Intel® X540 Ethernet Контроллер; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Realtek RTL8201N PHY (выделенный IPMI)
- Контроль ошибок памяти на узел: Исправление однобитовые ошибки
- Блок питания (76mm Ширина): 1600W 1U Резервируемое Блоки питания с PMBus
- Модель: SSG-6048R-DE2CR24L
- Порты USB на узел: 3 USB 3.0 порты (2 задний + 1 Тип A)
- Графическая подсистема на узел: ASPEED AST2400 BMC
- Габариты (W x H x L): 76 x 40.4 x 336 mm
- Количество слотов DIMM на узел: 8x 288-pin DDR4 слотов DIMM; до 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-6048R-DE2CR24L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 1600W PWS-1K68A-1R, Supermicro AOM-S3008-L8-SB. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-6028R-E1CR24L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 2U, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-6048R-E1CR72L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 10GbE, до 2000W. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Комплектация
При заказе согласуйте состав позиции SSG-6048R-DE2CR24L вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-220-93707-0B, SFT-OOB-LIC. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-6048R-DE2CR24L
Интерфейсы и расширение
- Видеовыход VGA на узел
- 1 VGA порт
- Графическая подсистема на узел
- ASPEED AST2400 BMC
- Дополнительные интерфейсы на узел
- PCI-E 3.0 x8 узел до узел/NTB подключение; PLX Technology PEX8717; PLX ExpressNIC SDK доступно от PLX. NDA требуется
- Интерфейсы SAS на узел
- SAS3 (12Gbps) через Broadcom 3008; 2 JBOD расширение порты на узел (mini-SAS HD)
- Интерфейсы SATA на узел
- SATA3 (6Gbps) с RAID 0, 1, 5, 10
- Порты USB на узел
- 3 USB 3.0 порты (2 задний + 1 Тип A)
- Последовательные порты и разъёмы на узел
- 1 COM порт (задний)
- Сетевые контроллеры на узел
- Два 10GBase-T LAN с Intel® X540 Ethernet Контроллер; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN на узел
- 2 RJ45 10GBase-T LAN порты; IPMI LAN общий порт
- Слоты PCIe на узел
- 3 PCI-E 3.0 x8 (1 FHHL, 2 LPHL) слоты на контроллер
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC
- Чипсет на узел
- Intel® C612 чипсет
Конструкция и монтаж
- Артикул
- SSG-6048R-DE2CR24L
- Бренд
- Supermicro
- Дисковая объединительная плата
- SAS3 12Gbps пассивный объединительная плата, резервируемое architecture с один expander on каждый материнская плата. Материнская плата also поддержка 2x mini-SAS HD разъёмы для JBOD расширение
- Индикаторы
- Питание LED; Контроль активности LED; 2 Сеть активность Индикаторы; Отказ питания LED; Перегрев/Вентилятор Отказ LED
- Кнопки
- Питание On/Off кнопка
- Модель
- SSG-6048R-DE2CR24L
- Модель шасси
- CSE-947ETS-R0NDBP
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
Оперативная память
- Количество слотов DIMM на узел
- 8x 288-pin DDR4 слотов DIMM; до 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки
- Напряжение памяти на узел
- 1.2 V
- Объёмы модулей DIMM на узел
- RDIMM:; 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB
- Тип памяти на узел
- 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит
Питание и охлаждение
- Блок питания (76mm Ширина)
- 1600W 1U Резервируемое Блоки питания с PMBus
- Вентиляторы
- 4x 8cm и 4x 4cm PWM охлаждение вентиляторы; Резервируемое охлаждение
- Всего Выход Питание
- 800W: 100 - 140Vac1600W: 180 - 240Vac
- Вход
- 100-140Vac / 10-7A / 50-60Hz; 180-240Vac / 11-8A / 50-60Hz
- Габариты (W x H x L)
- 76 x 40.4 x 336 mm
- Линия +12V
- Максимум: 67A / Минимум: 0A (100-140Vac); Максимум: 133A / Минимум: 0A (180-240Vac)
- Линия +5Vsb
- Максимум: 1A / Минимум: 0A
- Сертификация
- Titanium Level; [ Проверка Отчёт ]
- Тип выходного подключения
- 27 Pairs Gold Контактная площадка Разъём
Подсистема хранения
- горячая замена
- 24x 3.5" горячая замена SAS отсеков для накопителей с SES2
Процессорная подсистема
- Ограничения процессорной подсистемы на узел
- † версия BIOS 2.0 или новее требуется; *
- Процессоры и сокет на узел
- Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Системная шина на узел
- QPI до 9.6 GT/s
- Ядра и кэш на узел
- до 22 ядра† / до 55MB† кэш
Управление и совместимость
- Материнская плата (Два на Система)
- Super X10DRS-4U
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
