Артикул: SSG-6038R-DE2CR16L
В наличии

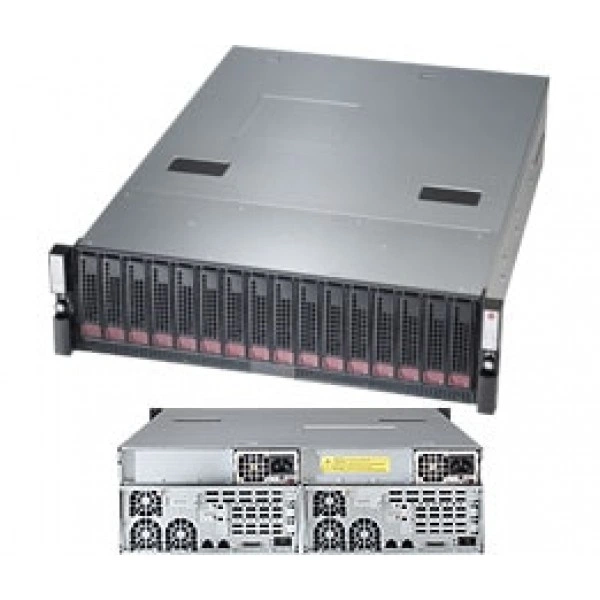

Система хранения данных Supermicro SSG-6038R-DE2CR16L 3U, LGA 2011, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-6038R-DE2CR16L
Supermicro SSG-6038R-DE2CR16L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Материнская плата (Два на Система) - Super X10DRS-3U.
Процессоры и сокет на узел - Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011).
Ядра и кэш на узел - до 22 ядра† / до 55MB† кэш.
Системная шина на узел - QPI до 9.6 GT/s.
Ограничения процессорной подсистемы на узел - † версия BIOS 2.0 или новее требуется; *.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
При подборе фиксируют точное исполнение SSG-6038R-DE2CR16L. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Технические особенности
- Материнская плата (Два на Система): Super X10DRS-3U
- Процессоры и сокет на узел: Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Ядра и кэш на узел: до 22 ядра† / до 55MB† кэш
- Системная шина на узел: QPI до 9.6 GT/s
- Ограничения процессорной подсистемы на узел: † версия BIOS 2.0 или новее требуется; *
- Видеовыход VGA на узел: 1 VGA порт
- Индикаторы: Питание LED; Контроль активности LED; 2 Сеть активность Индикаторы; Отказ питания LED; Перегрев/Вентилятор Отказ LED
- Линия +5Vsb: Максимум: 4A / Минимум: 0A
- Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Доступный Colors: Чёрный
- Объёмы модулей DIMM на узел: RDIMM:; 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB
- Функции BIOS: Plug and Play (PnP); APM 1.2; PCI 2.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; UEFI
- Кнопки: Питание On/Off кнопка
- Порты USB на узел: 3 USB 3.0 порты (2 задний + 1 Тип A)
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-6038R-DE2CR16L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
В проекте хранения сначала определяют характер доступа к данным. Затем согласуют накопители, подключения и режимы работы дисковой подсистемы.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOM-S3008-L8-SB, Supermicro c371024. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-2028R-DE2CR24L. В спецификации альтернативного проекта ориентиром служат параметры: 2U, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-6048R-DE2CR24L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 4U, до 1600W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Комплектация
В заявке на SSG-6038R-DE2CR16L укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-220-93707-0B, MCP-240-93708-0N, SFT-OOB-LIC. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-6038R-DE2CR16L
Интерфейсы и расширение
- Видеовыход VGA на узел
- 1 VGA порт
- Графическая подсистема на узел
- ASPEED AST2400 BMC
- Дополнительные интерфейсы на узел
- PCI-E 3.0 x8 узел до узел/NTB подключение; PLX Technology PEX8717; PLX ExpressNIC SDK доступно от PLX. NDA требуется
- Интерфейсы SAS на узел
- SAS3 (12Gbps) через Broadcom 3008; 2 JBOD расширение порты на узел (mini-SAS HD)
- Интерфейсы SATA на узел
- SATA3 (6Gbps) с RAID 0, 1, 5, 10
- Порты USB на узел
- 3 USB 3.0 порты (2 задний + 1 Тип A)
- Последовательные порты и разъёмы на узел
- 1 COM порт (задний)
- Сетевые контроллеры на узел
- Два 10GBase-T LAN с Intel® X540 Ethernet Контроллер; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN на узел
- 2 RJ45 10GBase-T LAN порты; IPMI LAN общий порт
- Слоты PCIe на узел
- 3 PCI-E 3.0 x8 (1 FHHL, 2 LPHL) слоты на контроллер
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC
- Чипсет на узел
- Intel® C612 чипсет
Конструкция и монтаж
- Артикул
- SSG-6038R-DE2CR16L
- Бренд
- Supermicro
- Высота
- 5.25" (133mm)
- Глубина
- 26.25" (667mm)
- Дисковая объединительная плата
- SAS3 12Gbps пассивный объединительная плата, резервируемое architecture с один expander on каждый материнская плата. Материнская плата also поддержка 2x mini-SAS HD разъёмы для JBOD расширение
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Контроль активности LED; 2 Сеть активность Индикаторы; Отказ питания LED; Перегрев/Вентилятор Отказ LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 75 lbs (34.0 kg); Масса нетто: 54 lbs (24.5 kg)
- Модель
- SSG-6038R-DE2CR16L
- Модель шасси
- CSE-937ETS-R0NDBP-X10
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 3U Стоечный
- Ширина
- 17.25" (438mm)
Оперативная память
- Количество слотов DIMM на узел
- 8x 288-pin DDR4 слотов DIMM; до 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки
- Напряжение памяти на узел
- 1.2 V
- Объёмы модулей DIMM на узел
- RDIMM:; 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB
- Тип памяти на узел
- 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит
Питание и охлаждение
- Блок питания (76mm Ширина)
- 1200W Резервируемое Блоки питания с PMBus
- Вентиляторы
- 12x 4cm PWM охлаждение вентиляторы; Резервируемое охлаждение
- Всего Выход Питание
- 1000W/1200W
- Вход
- 100-127Vac / 15-12A / 50-60Hz; 200-240Vac / 8.5-7A / 50-60Hz; 200-240Vdc / 8.5-7A (для CCC только)
- Габариты (W x H x L)
- 76 x 40 x 336 mm
- Линия +12V
- Максимум: 83A / Минимум: 0A (100-127Vac); Максимум: 100A / Минимум: 0A (200-240Vac); Максимум: 100A / Минимум: 0A (200-240Vdc)
- Линия +5Vsb
- Максимум: 4A / Минимум: 0A
- Сертификация
- Titanium Level; [ Проверка Отчёт ]
- Тип выходного подключения
- 19 Pairs Gold Контактная площадка Разъём
Подсистема хранения
- горячая замена
- 16x 3.5" горячая замена SAS отсеков для накопителей с SES2
Процессорная подсистема
- Ограничения процессорной подсистемы на узел
- † версия BIOS 2.0 или новее требуется; *
- Процессоры и сокет на узел
- Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Системная шина на узел
- QPI до 9.6 GT/s
- Ядра и кэш на узел
- до 22 ядра† / до 55MB† кэш
Управление и совместимость
- Материнская плата (Два на Система)
- Super X10DRS-3U
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
