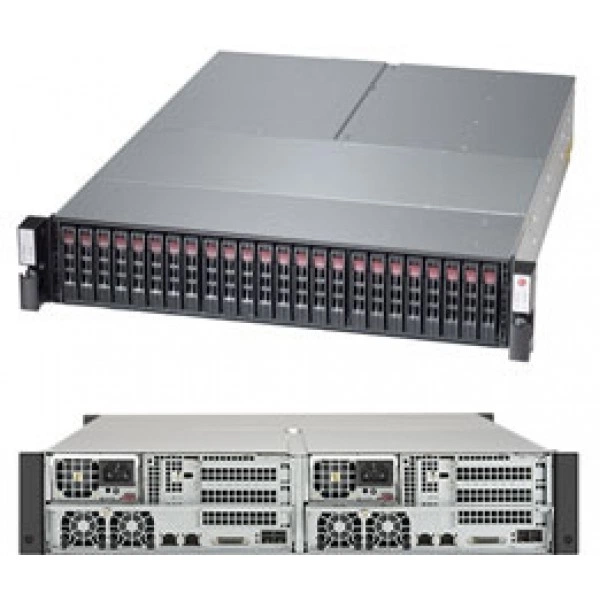

Система хранения данных Supermicro SSG-2028R-DE2CR24L 2U, LGA 2011, ECC DDR4

Интерфейсы и расширение

PCI-Express (на узел) на узел

3 PCI-E 3.0 x8 низкопрофильное исполнение слоты

Видеовыходы на узел

ASPEED AST2400 BMC; 1 VGA порт

Дополнительные интерфейсы на узел

PCI-E 3.0 x8 узел до узел/NTB подключение; PLX Technology PEX8717; PLX ExpressNIC SDK доступно от PLX. NDA требуется

Интерфейсы SAS на узел

SAS3 (12Gbps) через Broadcom 3008; 2 JBOD расширение порты на узел; (mini-SAS HD)

Интерфейсы SATA на узел

SATA3 (6Gbps); RAID 0, 1, 5, 10

Порты USB на узел

3 USB 3.0 порты (2 задний + 1 Тип A)

Последовательные порты и разъёмы на узел

1 COM порт (задний)

Сетевые контроллеры на узел

Intel® X540 Два Порт 10GBase-T; 100Mb private ethernet между контроллер nodes; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBase-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1 Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN на узел

2 RJ45 10GBase-T LAN порты; IPMI LAN общий порт

Удалённое управление IPMI на узел

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC

Чипсет на узел

Intel® C612 чипсет

Конструкция и монтаж

Артикул

SSG-2028R-DE2CR24L

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

25.25" (641mm)

Дисковая объединительная плата

SAS3 12Gbps пассивный объединительная плата, резервируемое architecture с один expander on каждый материнская плата. Материнская плата also поддержка 2x mini-SAS HD разъёмы для JBOD расширение

Доступный Colors

Чёрный

Индикаторы

Питание LED; Контроль активности LED; 2 Сеть активность Индикаторы; Отказ питания LED; Перегрев/Вентилятор Отказ LED

Кнопки

Питание On/Off кнопка

Масса брутто

67 lbs (30.4 kg)

Модель

SSG-2028R-DE2CR24L

Модель шасси

CSE-927ETS

Назначение изделия

Создаёт аппаратную основу для размещения и доступа к массивам данных

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM на узел

8x 288-pin DDR4 слотов DIMM; до 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM

Контроль ошибок памяти на узел

Исправление однобитовые ошибки

Напряжение памяти на узел

1.2 V

Объёмы модулей DIMM на узел

RDIMM:; 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB

Тип памяти на узел

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Питание и охлаждение

Блок питания: AC Вход

1000W Выход @ 100-127V, 12-15A, 50-60Hz; 1200W Выход @ 200-240V, 7-8.5A, 50-60Hz

Блок питания: DC Выход

1000W: +12V/83A; +5Vsb/4A; 1200W: +12V/100A, +5Vsb/4A

Блок питания: Блоки питания

Резервируемое 1U 1200W/1000W Titanium Блок питания W/PMbus W76xL360xH40mm

Блок питания: Сертификация

Titanium Сертифицированный; [ Проверка Отчёт ]

Вентиляторы

4 горячая замена 8cm midplane вентиляторы, 2 счётчик-rotating 4cm вентиляторы на узел

Подсистема хранения

горячая замена

24 горячая замена 2.5" SAS3 HDD отсеки

Процессорная подсистема

Ограничения процессорной подсистемы на узел

† версия BIOS 2.0 или новее требуется; *

Процессоры и сокет на узел

Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)

Системная шина на узел

QPI до 9.6 GT/s

Ядра и кэш на узел

до 22 ядра† / до 55MB† кэш

Управление и совместимость

Материнская плата (Два на Система)

Super X10DRS-2U

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Функции BIOS

Plug and Play (PnP); APM 1.2; PCI 2.2; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3; UEFI

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
