Артикул: SSG-2028R-DN2R20L
В наличии

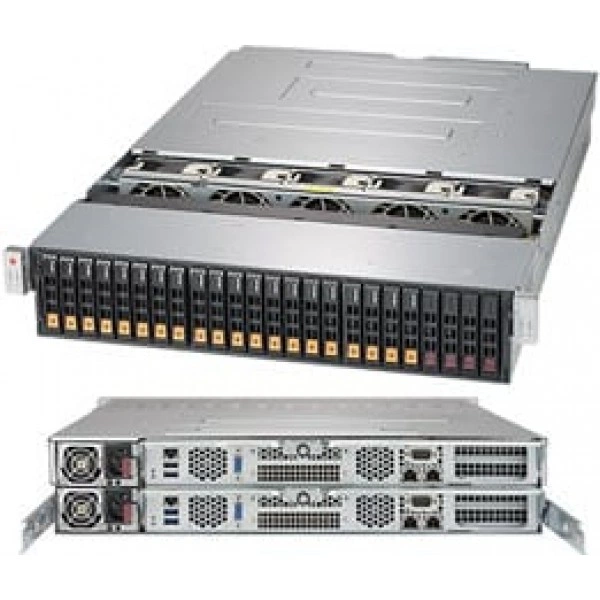

Система хранения данных Supermicro SSG-2028R-DN2R20L 2U, LGA 2011, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-2028R-DN2R20L
Supermicro SSG-2028R-DN2R20L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Материнская плата (Два на Система) - Super X10DSN-TS.
Процессоры и сокет на узел - Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011).
Ядра и кэш на узел - до 22 ядра† / до 55MB† кэш.
Системная шина на узел - QPI до 9.6 GT/s.
Ограничения процессорной подсистемы на узел - † версия BIOS 2.0 или новее требуется; *.
При работе с массивами заранее определяют требования к сохранности данных. Резервное копирование планируют отдельно от аппаратной конфигурации хранения.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
При подборе фиксируют точное исполнение SSG-2028R-DN2R20L. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Технические особенности
- Материнская плата (Два на Система): Super X10DSN-TS
- Процессоры и сокет на узел: Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Ядра и кэш на узел: до 22 ядра† / до 55MB† кэш
- Системная шина на узел: QPI до 9.6 GT/s
- Ограничения процессорной подсистемы на узел: † версия BIOS 2.0 или новее требуется; *
- Кнопки: Питание On/Off кнопка
- Функции BIOS: Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; USB Клавиатура поддержка; SMBIOS 2.7.1UEFI 2.3.1
- Удалённое управление IPMI на узел: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC
- Модель шасси: CSE-227TS-R2K05P
- Видеовыходы на узел: ASPEED AST2400 BMC; 1 VGA порт
- Объёмы модулей DIMM на узел: RDIMM:; 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB
- Вентиляторы: 5x 8cm высокопроизводительный PWM вентиляторы
- Доступный Colors: Чёрный
- горячая замена: 20 горячая замена 2.5" два порт NVMe отсеков для накопителей
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-2028R-DN2R20L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
В составе инфраструктуры изделие выбирают под конкретную техническую роль. Его параметры сопоставляют с оборудованием, которое будет работать рядом.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 2000W PWS-2K05A-1R, Supermicro FAN-0167L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-2028R-DE2CR24L. В спецификации альтернативного проекта ориентиром служат параметры: до 1200W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-2029P-DN2R24L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 3647, Intel® Xeon® Scalable процессоры (codenamed Cascade. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Комплектация
В спецификации поставки для SSG-2028R-DN2R20L зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются SFT-OOB-LIC, SFT-DCMS-Single. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-2028R-DN2R20L
Интерфейсы и расширение
- PCI-Express (на узел) на узел
- 1 PCI-E 3.0 x16 HHHL слот; 1 PCI-E 3.0 x8 HHHL слот; 1 SIOM слот
- Видеовыходы на узел
- ASPEED AST2400 BMC; 1 VGA порт
- Интерфейсы SATA на узел
- SATA3 (6Gbps); RAID 0, 1; 2 SATA3 (6Gbps) порты
- Порты USB на узел
- 3 USB 3.0 порты (2 задний, 1 Тип A)
- Последовательные порты и разъёмы на узел
- COM порт через райзер
- Сетевые контроллеры на узел
- Intel® X540 Два Порт 10GBase-T; 10Gb private ethernet между контроллер nodes; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBase-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN на узел
- 2 RJ45 10GBase-T LAN порты; IPMI LAN общий порт
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC
- Чипсет на узел
- Intel® C612 чипсет
Конструкция и монтаж
- Артикул
- SSG-2028R-DN2R20L
- Бренд
- Supermicro
- Высота
- 3.5" (89mm)
- Глубина
- 25.6" (650mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Контроль активности LED; 2 Сеть активность Индикаторы; Отказ питания LED; Перегрев/Вентилятор Отказ LED
- Кнопки
- Питание On/Off кнопка
- Масса брутто
- 67 lbs (30.4 kg)
- Модель
- SSG-2028R-DN2R20L
- Модель шасси
- CSE-227TS-R2K05P
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM на узел
- 16x 288-pin DDR4 слотов DIMM; до 2TB† ECC 3DS LRDIMM, 512GB ECC RDIMM
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки
- Напряжение памяти на узел
- 1.2 V
- Объёмы модулей DIMM на узел
- RDIMM:; 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB
- Тип памяти на узел
- 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит
Питание и охлаждение
- Блок питания: Блоки питания
- 2000W Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1000W: 100 - 120Vac; 1800W: 200 - 220Vac; 1980W: 220 - 230Vac; 2000W: 230 - 240Vac; 2000W: 200 - 240Vac (UL/CUL только)
- Блок питания: Вход
- 100-120Vac / 12.5-9.5A / 50-60Hz; 200-220Vac / 10-9.5A / 50-60Hz; 220-230Vac / 10-9.8A / 50-60Hz; 230-240Vac / 10-9.8A / 50-60Hz; 200-240Vac / 11.8-9.8A / 50-60Hz (UL/cUL только)
- Блок питания: Габариты (W x H x L)
- 73.5 x 40 x 265 mm
- Блок питания: Линия +12V
- Максимум: 83.3A / Минимум: 0A (100-120Vac); Максимум: 150A / Минимум: 0A (200-220Vac); Максимум: 165A / Минимум: 0A (220-230Vac); Максимум: 166.7A / Минимум: 0A (230-240Vac); Максимум: 166.7A / Минимум: 0A (200-240Vac) (UL/cUL только)
- Блок питания: Линия 12Vsb
- Максимум: 2.1A / Минимум: 0A
- Блок питания: Сертификация
- Titanium Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- 25 Pairs Gold Контактная площадка Разъём
- Вентиляторы
- 5x 8cm высокопроизводительный PWM вентиляторы
Подсистема хранения
- горячая замена
- 20 горячая замена 2.5" два порт NVMe отсеков для накопителей
Процессорная подсистема
- Ограничения процессорной подсистемы на узел
- † версия BIOS 2.0 или новее требуется; *
- Процессоры и сокет на узел
- Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Системная шина на узел
- QPI до 9.6 GT/s
- Ядра и кэш на узел
- до 22 ядра† / до 55MB† кэш
Управление и совместимость
- Материнская плата (Два на Система)
- Super X10DSN-TS
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; USB Клавиатура поддержка; SMBIOS 2.7.1UEFI 2.3.1
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
