Артикул: SSG-2029P-DN2R24L
В наличии

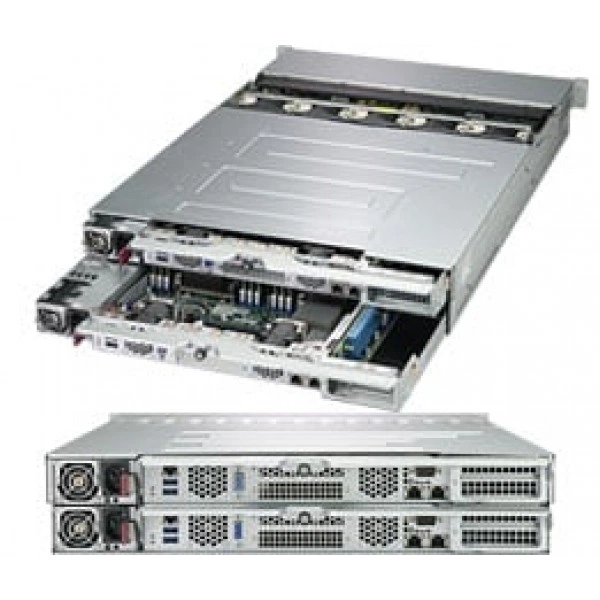

Система хранения данных Supermicro SSG-2029P-DN2R24L 2U, LGA 3647, Intel® Xeon® Scalable процессоры (codenamed Cascade
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-2029P-DN2R24L
Supermicro SSG-2029P-DN2R24L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Материнская плата (Два на Система) - Super X11DSN-TS.
Процессоры и сокет на узел - Два сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡,; 3 UPI до 10.4GT/s; Поддержка CPU TDP 70-165W.
Количество ядер на узел - до 28 ядра.
Ограничения процессорной подсистемы на узел - ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R).
Количество слотов DIMM на узел - 12 слотов DIMM; до 3TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM; Поддерживается Intel® Optane™ DCPMM††.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
При подборе фиксируют точное исполнение SSG-2029P-DN2R24L. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Технические особенности
- Материнская плата (Два на Система): Super X11DSN-TS
- Процессоры и сокет на узел: Два сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡,; 3 UPI до 10.4GT/s; Поддержка CPU TDP 70-165W
- Количество ядер на узел: до 28 ядра
- Ограничения процессорной подсистемы на узел: ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R)
- Количество слотов DIMM на узел: 12 слотов DIMM; до 3TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM; Поддерживается Intel® Optane™ DCPMM††
- Программные средства управления: Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SSM, SPM, SUM; SuperDoctor® 5; Watchdog
- Слоты PCIe на узел: 2 PCI-E 3.0 x16 HHHL слоты; 1 PCI-E 3.0 x16 SIOM
- Интерфейсы SATA на узел: SATA3 (6Gbps); RAID 0, 1
- Блок питания: Тип выходного подключения: 25 Pairs Gold Контактная площадка Разъём
- Доступный Colors: Чёрный
- Условия установки памяти на узел: † 2933MHz в два модули DIMM на канал can be achieved by с использованием память purchased от Supermicro; †† Cascade Lake только.
- Блок питания: Всего Выход Питание: 1000W: 100 - 120Vac; 1800W: 200 - 220Vac; 1980W: 220 - 230Vac; 2000W: 230 - 240Vac; 2000W: 200 - 240Vac (UL/CUL только)
- Бренд: Supermicro
- Удалённое управление IPMI на узел: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-2029P-DN2R24L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 2000W PWS-2K05A-1R, Supermicro c559290. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-2029P-E1CR48L. В спецификации альтернативного проекта ориентиром служат параметры: до 1600W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-2029P-E1CR48H. При подборе для другой конфигурации полезно проверить такое исполнение: до 1600W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Комплектация
В заявке на SSG-2029P-DN2R24L укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются SFT-OOB-LIC, SFT-DCMS-Single. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-2029P-DN2R24L
Интерфейсы и расширение
- Видеовыходы на узел
- ASPEED AST2500 BMC; 1 VGA D-Sub Разъём порт
- Интерфейсы SATA на узел
- SATA3 (6Gbps); RAID 0, 1
- Порты USB на узел
- 2 USB 3.0 порты (задний); 1 Тип A
- Последовательные порты и разъёмы на узел
- 2 COM Порты (1 задний, 1 разъём)
- Разъёмы M.2 на узел
- M.2 Интерфейс: 1 PCI-E 3.0 x4; Форм-фактор: 2242/2260/2280
- Сетевые контроллеры на узел
- Intel® X557-AT2 Два Порт 10GBase-T; Два 10G private Ethernet между контроллер nodes
- Сетевые порты LAN на узел
- 2 RJ45 10GBase-T LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe на узел
- 2 PCI-E 3.0 x16 HHHL слоты; 1 PCI-E 3.0 x16 SIOM
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет на узел
- Intel® C624 серия чипсет
Конструкция и монтаж
- Артикул
- SSG-2029P-DN2R24L
- Бренд
- Supermicro
- Высота
- 3.5" (89mm)
- Глубина
- 25.6" (650mm)
- Дисковая объединительная плата
- 2U 24-Порт SBB Объединительная плата для 24x 2.5" Два-Порт NVMe SSD
- Доступный Colors
- Чёрный
- Индикаторы
- Питание состояние LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED; Питание fail LED
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 67 lbs (30.4 kg)
- Модель
- SSG-2029P-DN2R24L
- Модель шасси
- CSE-227TS-R2K05P3
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM на узел
- 12 слотов DIMM; до 3TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM; Поддерживается Intel® Optane™ DCPMM††
- Тип памяти на узел
- 2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM
- Условия установки памяти на узел
- † 2933MHz в два модули DIMM на канал can be achieved by с использованием память purchased от Supermicro; †† Cascade Lake только.
Питание и охлаждение
- Блок питания: Блоки питания
- 2000W Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1000W: 100 - 120Vac; 1800W: 200 - 220Vac; 1980W: 220 - 230Vac; 2000W: 230 - 240Vac; 2000W: 200 - 240Vac (UL/CUL только)
- Блок питания: Вход
- 100-120Vac / 12.5-9.5A / 50-60Hz; 200-220Vac / 10-9.5A / 50-60Hz; 220-230Vac / 10-9.8A / 50-60Hz; 230-240Vac / 10-9.8A / 50-60Hz; 200-240Vac / 11.8-9.8A / 50-60Hz (UL/cUL только)
- Блок питания: Габариты (W x H x L)
- 73.5 x 40 x 265 mm
- Блок питания: Линия +12V
- Максимум: 83.3A / Минимум: 0A (100-120Vac); Максимум: 150A / Минимум: 0A (200-220Vac); Максимум: 165A / Минимум: 0A (220-230Vac); Максимум: 166.7A / Минимум: 0A (230-240Vac); Максимум: 166.7A / Минимум: 0A (200-240Vac) (UL/cUL только)
- Блок питания: Линия 12Vsb
- Максимум: 2.1A / Минимум: 0A
- Блок питания: Сертификация
- Titanium Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- 25 Pairs Gold Контактная площадка Разъём
- Вентиляторы
- 5x 8cm высокопроизводительный PWM вентиляторы
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Состояние контроль для скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память.; 4+1 Фаза-коммутация напряжение регулятор
Подсистема хранения
- горячая замена
- 24 U.2 горячая замена два-порт NVMe отсеков для накопителей
Процессорная подсистема
- Количество ядер на узел
- до 28 ядра
- Ограничения процессорной подсистемы на узел
- ‡; версия BIOS 3.2; или новее требуется до поддержка 2-го поколения Intel® Xeon® Scalable процессоры (codenamed Cascade Lake-R)
- Процессоры и сокет на узел
- Два сокет P (LGA 3647); 2-го поколения Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡,; 3 UPI до 10.4GT/s; Поддержка CPU TDP 70-165W
Управление и совместимость
- Материнская плата (Два на Система)
- Super X11DSN-TS
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SSM, SPM, SUM; SuperDoctor® 5; Watchdog
- Тип BIOS
- AMI UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C ~ 35°C (50°F ~ 95°F); При хранении Температура:; -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
