Артикул: SSG-540P-E1CTR36H
В наличии

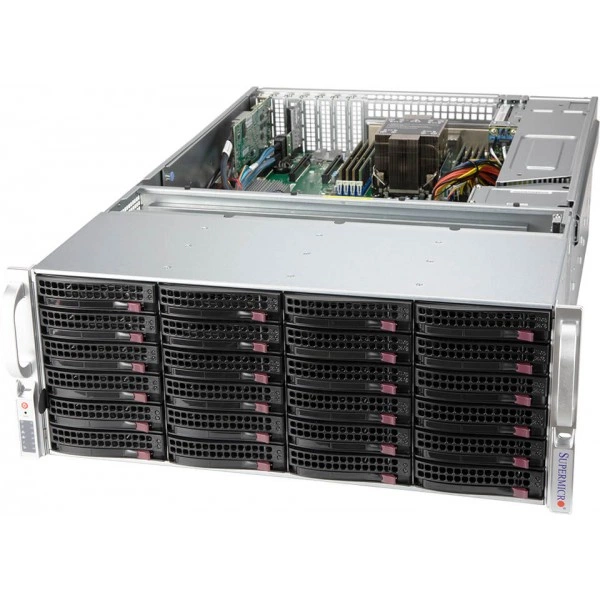

Система хранения данных Supermicro SSG-540P-E1CTR36H 4U, LGA-4189, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-540P-E1CTR36H
Supermicro SSG-540P-E1CTR36H - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X12SPi-TF.
Процессоры и сокет - Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры.
Количество ядер - до 40C/80T; до 60MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 270W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 8 слотов DIMM/8 Каналы; Максимальная память (1DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM; Поддерживается Intel® Optane™ persistent память 200 серия.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При подборе фиксируют точное исполнение SSG-540P-E1CTR36H. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Технические особенности
- Системная плата: Super X12SPi-TF
- Процессоры и сокет: Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
- Количество ядер: до 40C/80T; до 60MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 270W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 8 слотов DIMM/8 Каналы; Максимальная память (1DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM; Поддерживается Intel® Optane™ persistent память 200 серия
- Модель шасси: CSE-847BTS-R1K23LPBP4
- Кнопки: Питание On/Off; Система Сброс
- Интерфейсы SATA: SATA (6Gbps) через Intel® C621A; RAID 0/1/5/10 поддержка
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
- Масса: Масса брутто: 102.5 lbs (46.4 kg); Масса нетто: 66.5 lbs (29.7 kg)
- Поддержка TPM: 1 TPM разъём
- Артикул: SSG-540P-E1CTR36H
- Индикаторы: Устройство Активность; LAN 1 Активность; LAN 2 Активность; Питание Failure LED; Питание состояние; Система информация
- Интерфейсы SAS: SAS (12Gbps) через Broadcom® 3908; RAID 0/1/5/6/10/50/60 поддержка
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-540P-E1CTR36H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
В проекте с несколькими накопителями продумывают монтаж и обслуживание. Схему хранения проверяют на безопасном тестовом наборе данных.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-VROCPREMOD, Supermicro AOC-VROCSTNMOD. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-540P-E1CTR60H. Этот вариант рассматривают для проекта со следующими требованиями: 1GbE, количество ядер: до 38C/76T; до 57MB кэш. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro SSG-540P-E1CTR60L. При подборе для другой конфигурации полезно проверить такое исполнение: 1GbE, количество ядер: до 38C/76T; до 57MB кэш. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Комплектация
При заказе согласуйте состав позиции SSG-540P-E1CTR36H вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-220-82619-0N, CBL-SAST-1264-85, MCP-220-82616-0N, MCP-220-00043-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-540P-E1CTR36H
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SAS
- SAS (12Gbps) через Broadcom® 3908; RAID 0/1/5/6/10/50/60 поддержка
- Интерфейсы SATA
- SATA (6Gbps) через Intel® C621A; RAID 0/1/5/10 поддержка
- Конфигурация PCIe
- По умолчанию; 2 PCIe 4.0 x8 LP слоты 2 PCIe 4.0 x16 LP слоты
- Поддержка DOM
- 2 SuperDOM (Disk on Module) порты с встроенным питанием
- Поддержка NVMe
- NVMe; RAID 0/1 поддержка(Intel® VROC RAID ключ требуется)
- Поддержка TPM
- 1 TPM разъём
- Порты USB
- 2 USB 2.0 порты (разъём); 2 USB 3.2 Gen1 Тип-A порты (задний); 2 USB 2.0 Тип-A порты (задний); 2 USB 3.2 Gen1 порты (Разъём); 1 USB 3.2 Gen1 Тип-A порт
- Последовательные интерфейсы
- 1 COM порт (Разъём)
- Сетевые интерфейсы
- 2 RJ45 10GbE с Intel® X550
- Сетевые порты LAN
- 2 RJ45 10 GbE LAN порты (Intel® X550); 1 RJ45 1 GbE Выделенный BMC LAN порт (IPMI общий on LAN порт 1)
Конструкция и монтаж
- Артикул
- SSG-540P-E1CTR36H
- Бренд
- Supermicro
- Высота
- 7" (178 mm)
- Глубина
- 27.5" (699 mm)
- Индикаторы
- Устройство Активность; LAN 1 Активность; LAN 2 Активность; Питание Failure LED; Питание состояние; Система информация
- Кнопки
- Питание On/Off; Система Сброс
- Масса
- Масса брутто: 102.5 lbs (46.4 kg); Масса нетто: 66.5 lbs (29.7 kg)
- Масса упаковки
- 17.5" (H) x 27" (W) x 39.5" (D)
- Модель
- SSG-540P-E1CTR36H
- Модель шасси
- CSE-847BTS-R1K23LPBP4
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
- Цвет
- Чёрный
- Ширина
- 17.2" (437 mm)
- Штатные компоненты (Компоненты В комплекте)
- Компоненты с * are внутри the корпус
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM/8 Каналы; Максимальная память (1DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM; Поддерживается Intel® Optane™ persistent память 200 серия
Питание и охлаждение
- Вентиляторы
- до 7 Для высокой нагрузки PWM 80x80x38mm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- 7+1 Фаза-коммутация напряжение регулятор модуль (VRM); Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 36 отсеки: 24 передние с горячей заменой 3.5" SAS/SATA отсеков для накопителей 12 задние с горячей заменой 3.5" SAS/SATA отсеков для накопителей; Опция A: Всего 38 отсеки: 24 передние с горячей заменой 3.5" SAS/SATA отсеков для накопителей 12 задние с горячей заменой 3.5" SAS/SATA отсеков для накопителей 2 задние с горячей заменой 2.5" PCIe 4.0 NVMe*/SAS*/SATA* отсеков для накопителей; (*NVMe/SAS/SATA поддержка может потребоваться дополнительный контроллер хранения и/или кабели)
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 NVMe/SATA слот (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- до 40C/80T; до 60MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 270W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SPi-TF
- Тип BIOS
- AMI 32MB SPI Flash EEPROM
- Управление электропитанием
- ACPI/APM Управление питанием
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Hypervisor 8.2, Oracle Linux 8.3, RHEL 8.2, Windows Server 2019, Windows Server 2022
- Условия эксплуатации и требования
- Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
