Артикул: SSG-540P-E1CTR60L
В наличии

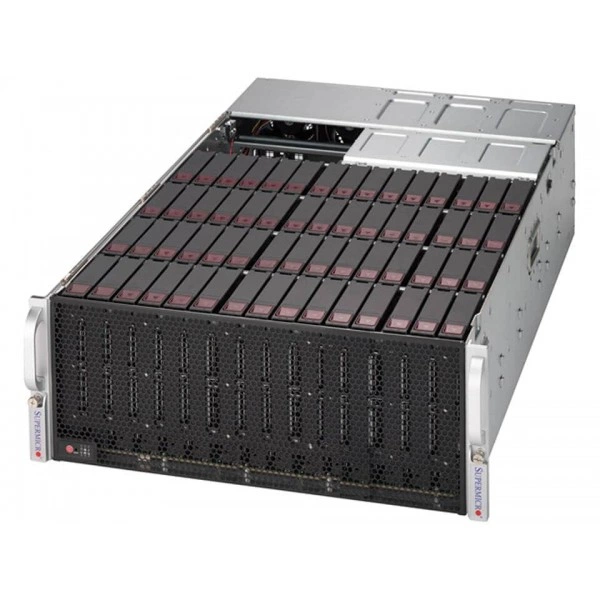

Система хранения данных Supermicro SSG-540P-E1CTR60L 4U, LGA-4189, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-540P-E1CTR60L
Supermicro SSG-540P-E1CTR60L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X12SPi-TF.
Процессоры и сокет - Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры.
Количество ядер - до 38C/76T; до 57MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 270W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM; Поддерживается Intel® Optane™ persistent память 200 серия.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При подборе фиксируют точное исполнение SSG-540P-E1CTR60L. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Технические особенности
- Системная плата: Super X12SPi-TF
- Процессоры и сокет: Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
- Количество ядер: до 38C/76T; до 57MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 270W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM; Поддерживается Intel® Optane™ persistent память 200 серия
- Конфигурация PCIe: По умолчанию; 3 PCIe 4.0 x8 LP слоты 2 PCIe 4.0 x16 LP слоты
- Видеовыходы: 1 VGA порт
- Контроллер BMC: ASPEED AST2600 BMC
- Кнопки: Питание On/Off
- Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GBASE-T LAN порты
- Артикул: SSG-540P-E1CTR60L
- Ширина: 17.2"
- Сетевые интерфейсы: 2 RJ45 10GBASE-T с Intel® X550
- Глубина: 30.2" (767 mm)
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-540P-E1CTR60L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте с несколькими накопителями продумывают монтаж и обслуживание. Схему хранения проверяют на безопасном тестовом наборе данных.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-S25G-M2S, Supermicro AOC-S40G-I2Q. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-540P-E1CTR45L. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 40C/80T; до 60MB кэш, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-640P-E1CR36L. В спецификации альтернативного проекта ориентиром служат параметры: количество ядер: до 38C/76T; до 57MB кэш на CPU, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Комплектация
В заявке на SSG-540P-E1CTR60L укажите нужный состав поставки и принадлежности, связанные с местом установки. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SSG-540P-E1CTR60L
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SAS
- SAS (12Gbps); (IT режим)
- Интерфейсы SATA
- SATA (6Gbps)
- Контроллер BMC
- ASPEED AST2600 BMC
- Конфигурация PCIe
- По умолчанию; 3 PCIe 4.0 x8 LP слоты 2 PCIe 4.0 x16 LP слоты
- Поддержка DOM
- 2 SuperDOM (Disk on Module) порты
- Порты USB
- 4 USB 3.0 порты (задний)
- Сетевые интерфейсы
- 2 RJ45 10GBASE-T с Intel® X550
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GBASE-T LAN порты
Конструкция и монтаж
- Артикул
- SSG-540P-E1CTR60L
- Бренд
- Supermicro
- Высота
- 7"
- Глубина
- 30.2" (767 mm)
- Индикаторы
- HDD активность; Сеть активность; Питание состояние; Система информация (перегрев/UID)
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 169.5 lbs (76.9 kg); Масса нетто: 117 lbs (53 kg)
- Масса упаковки
- 33.25" (H) x 28" (W) x 42.5" (D)
- Модель
- SSG-540P-E1CTR60L
- Модель шасси
- CSV-946STS-R1K6LPP
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
- Цвет
- Чёрный
- Ширина
- 17.2"
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM; Поддерживается Intel® Optane™ persistent память 200 серия
Питание и охлаждение
- Вентиляторы
- до 5 Для высокой нагрузки 8cm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- 4+1 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 60 отсеки: 60 top-loading горячая замена 3.5" SAS/SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 SATA слот (M-key)
Процессорная подсистема
- Количество ядер
- до 38C/76T; до 57MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 270W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SPi-TF
- Тип BIOS
- AMI 32MB SPI Flash EEPROM
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Hypervisor 8.2.1, Oracle Linux 8.3, RHEL 8.2, Windows Server 2019, Windows Server 2022
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность: 8% до 90% (); При хранении Относительная влажность: 5% до 95% ()
