Артикул: SSG-540P-E1CTR60H
В наличии

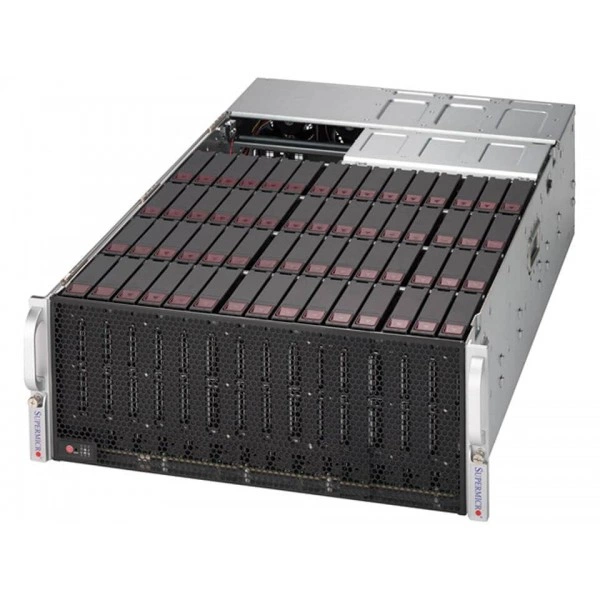

Система хранения данных Supermicro SSG-540P-E1CTR60H 4U, LGA-4189, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-540P-E1CTR60H
Supermicro SSG-540P-E1CTR60H - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X12SPi-TF.
Процессоры и сокет - Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры.
Количество ядер - до 38C/76T; до 57MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 270W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM; Поддерживается Intel® Optane™ persistent память 200 серия.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
При подборе фиксируют точное исполнение SSG-540P-E1CTR60H. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Технические особенности
- Системная плата: Super X12SPi-TF
- Процессоры и сокет: Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
- Количество ядер: до 38C/76T; до 57MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 270W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM; Поддерживается Intel® Optane™ persistent память 200 серия
- Напряжение памяти: 1.2V
- Аппаратные функции: Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Масса упаковки: 33.25" (H) x 28" (W) x 42.5" (D)
- Воздушный кожух: 1 Воздушный кожух
- Соответствие RoHS: RoHS Соответствует
- Порты USB: 4 USB 3.0 порты (задний)
- Поддержка DOM: 2 SuperDOM (Disk on Module) порты
- Модель шасси: CSV-946STS-R1K6LPP
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-540P-E1CTR60H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-S25G-M2S, Supermicro AOC-S40G-I2Q. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Накопители планируют вместе с контроллером и внутренними кабелями. Это помогает подготовить согласованную схему хранения без лишних переходников.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-640SP-E1CR60. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: до 36C/72T; до 54MB кэш на CPU, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-540P-E1CTR45L. В спецификации альтернативного проекта ориентиром служат параметры: количество ядер: до 40C/80T; до 60MB кэш, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Комплектация
При подборе SSG-540P-E1CTR60H согласуйте комплект оборудования с проектной схемой монтажа и подключений. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SSG-540P-E1CTR60H
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps)
- Контроллер BMC
- ASPEED AST2600 BMC
- Конфигурация PCIe
- По умолчанию; 3 PCIe 4.0 x8 LP слоты 2 PCIe 4.0 x16 LP слоты
- Поддержка DOM
- 2 SuperDOM (Disk on Module) порты
- Порты USB
- 4 USB 3.0 порты (задний)
- Сетевые интерфейсы
- 2 RJ45 10GBASE-T с Intel® X550
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GBASE-T LAN порты
Конструкция и монтаж
- Артикул
- SSG-540P-E1CTR60H
- Бренд
- Supermicro
- Высота
- 7"
- Глубина
- 30.2" (767 mm)
- Индикаторы
- HDD активность; Сеть активность; Питание состояние; Система информация (перегрев/UID)
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 169.5 lbs (76.9 kg); Масса нетто: 117 lbs (53 kg)
- Масса упаковки
- 33.25" (H) x 28" (W) x 42.5" (D)
- Модель
- SSG-540P-E1CTR60H
- Модель шасси
- CSV-946STS-R1K6LPP
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
- Цвет
- Чёрный
- Ширина
- 17.2"
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 3200MT/s ECC DDR4 RDIMM/LRDIMM; Поддерживается Intel® Optane™ persistent память 200 серия
Питание и охлаждение
- Вентиляторы
- до 5 Для высокой нагрузки 8cm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- 4+1 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 60 отсеки: 60 top-loading горячая замена 3.5" SAS/SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 SATA слот (M-key)
Процессорная подсистема
- Количество ядер
- до 38C/76T; до 57MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 270W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет P+ (LGA-4189); 3-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SPi-TF
- Тип BIOS
- AMI 32MB SPI Flash EEPROM
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Hypervisor 8.2.1, Oracle Linux 8.3, RHEL 8.2, Windows Server 2019, Windows Server 2022
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность: 8% до 90% (); При хранении Относительная влажность: 5% до 95% ()
