Артикул: SSG-5018D4-AR12L
В наличии

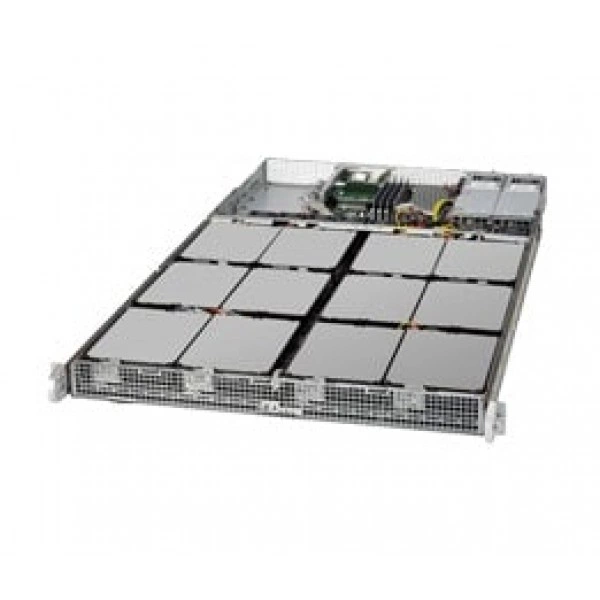

Система хранения данных Supermicro SSG-5018D4-AR12L 1U, FCBGA 1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-5018D4-AR12L
Supermicro SSG-5018D4-AR12L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X10SDV-4C-7TP4F.
Процессоры и сокет - Intel® Xeon® процессор D-1518,; 2.2GHz; CPU TDP поддержка 35W; FCBGA 1667.
Ядра и кэш - 4 ядра, 8 Потоки / 6MB.
Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 128GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM.
Тип памяти - 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
При подборе фиксируют точное исполнение SSG-5018D4-AR12L. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Технические особенности
- Системная плата: Super X10SDV-4C-7TP4F
- Процессоры и сокет: Intel® Xeon® процессор D-1518,; 2.2GHz; CPU TDP поддержка 35W; FCBGA 1667
- Ядра и кэш: 4 ядра, 8 Потоки / 6MB
- Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 128GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Тип памяти: 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
- Слоты PCIe: 1x PCI-E 3.0 x8 Полная высота слот; M.2 PCIe 3.0 x4, M Ключ 2242/2280/22110; Mini-PCIe с mSATA поддержка
- Глубина: 32" (813mm)
- Тип оборудования: Серверные системы
- Напряжение памяти: 1.2 V
- Внутренний: 12x 3.5" SAS2/SATA3 горячая замена HDD отсеки
- Высота: 1.7" (43mm)
- Бренд: Supermicro
- Блок питания: DC Выход: +5V дежурный режим: 3A; +12V: 33A
- Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-5018D4-AR12L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте хранения сначала определяют характер доступа к данным. Затем согласуют накопители, подключения и режимы работы дисковой подсистемы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 400W PWS-406P-1R, Supermicro AOC-SGP-I2. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-5019D8-TR12P. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Xeon® процессор D-2146NT, ECC DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SSG-5018A-AR12L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA 1283, DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Комплектация
Комплектование позиции SSG-5018D4-AR12L удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются MCP-220-00137-0N, CBL-0483LCBL-SAST-0703CBL-0212LCBl-0082L, MCP-290-00086-0N, SC801S. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-5018D4-AR12L
Интерфейсы и расширение
- SATA/SAS
- SoC контроллер для 4 SATA3 (6Gbps) порты; RAID 0,1,5,10 RSTe; Broadcom 2116 SW контроллер для 16 SATA3 (6Gbps) порты; SAS2 и SATA3
- Видеовыходы
- Aspeed AST2400; 1x VGA порт
- Дополнительные интерфейсы
- TPM 2.0 разъём
- Поддержка DOM
- 2x SuperDOM (Disk on Module) питание разъёмы
- Порты USB
- 2x USB 3.0 порты (задний); 5x USB 2.0 порты; (4 через разъёмы, 1 Тип A)
- Последовательные порты и разъёмы
- 1x COM порт (разъём)
- Сетевые контроллеры
- Два 10G SFP+ от D-1500 SoC; Два 1GbE с Intel I210
- Сетевые порты LAN
- 2x 10G SFP+ LAN порты; 2x 1GbE LAN порты; 1x Выделенный IPMI LAN порт
- Слоты PCIe
- 1x PCI-E 3.0 x8 Полная высота слот; M.2 PCIe 3.0 x4, M Ключ 2242/2280/22110; Mini-PCIe с mSATA поддержка
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SSG-5018D4-AR12L
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 32" (813mm)
- Дисковая объединительная плата
- SAS/SATA HDD Объединительная плата
- Индикаторы
- Сеть активность Индикаторы
- Кнопки
- Питание On/Off кнопка
- Масса брутто
- 32 lbs (14.5kg)
- Модель
- SSG-5018D4-AR12L
- Модель шасси
- CSE-801LTS-R406CP
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объём памяти
- 4x DDR4 DIMM разъёмы; Поддерживается до 128GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB
- Тип памяти
- 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Блок питания: AC Вход
- 100-240V, 50-60Hz, 6-3A
- Блок питания: DC Выход
- +5V дежурный режим: 3A; +12V: 33A
- Блок питания: DC Выход С Питание Distributor
- +5V: 25A; +3.3V: 25A; -12V: 0.6A
- Блок питания: Блоки питания
- 400W Резервируемое Блоки питания w/Питание Distributor, PMBus 1.2, I2C, и PFC
- Блок питания: Сертификация
- Gold Сертифицированный
- Вентиляторы
- 5x 4cm middle вентиляторы
Подсистема хранения
- Внутренний
- 12x 3.5" SAS2/SATA3 горячая замена HDD отсеки
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-1518,; 2.2GHz; CPU TDP поддержка 35W; FCBGA 1667
- Ядра и кэш
- 4 ядра, 8 Потоки / 6MB
Управление и совместимость
- Системная плата
- Super X10SDV-4C-7TP4F
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Функции BIOS
- PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
