Артикул: SSG-5018A-AR12L
В наличии

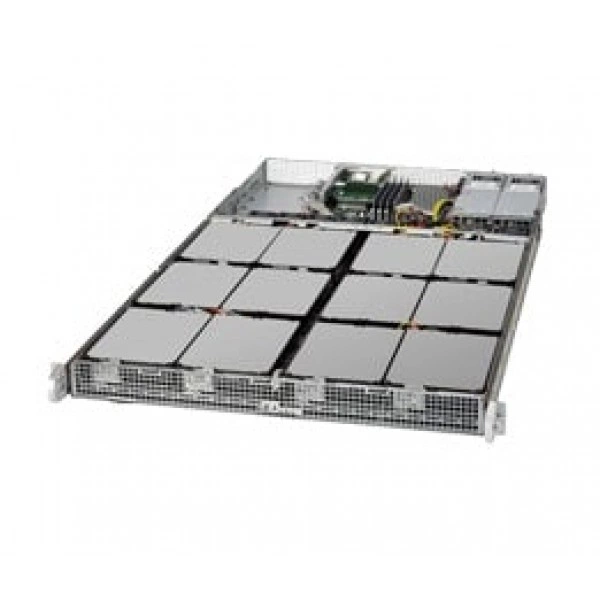

Система хранения данных Supermicro SSG-5018A-AR12L 1U, FCBGA 1283, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-5018A-AR12L
Supermicro SSG-5018A-AR12L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super A1SA7-2750F.
Процессоры и сокет - Intel® Atom® процессор C2750; CPU TDP 20W (8-Core); FCBGA 1283; Система-on-Микросхема.
Количество слотов DIMM - 4x 240-pin DDR3 слотов DIMM; Поддерживается до 64GB DDR3 ECC или non-ECC UDIMM память.
Тип памяти - 1600/1333MHz ECC DDR3 SDRAM, 204-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 16GB, 8GB, 4GB, 2GB.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
При подборе фиксируют точное исполнение SSG-5018A-AR12L. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Системная плата: Super A1SA7-2750F
- Процессоры и сокет: Intel® Atom® процессор C2750; CPU TDP 20W (8-Core); FCBGA 1283; Система-on-Микросхема
- Количество слотов DIMM: 4x 240-pin DDR3 слотов DIMM; Поддерживается до 64GB DDR3 ECC или non-ECC UDIMM память
- Тип памяти: 1600/1333MHz ECC DDR3 SDRAM, 204-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 16GB, 8GB, 4GB, 2GB
- Модель: SSG-5018A-AR12L
- Модель шасси: CSE-801LTS-R406P
- Форм-фактор: 1U
- Дисковая объединительная плата: SAS/SATA HDD Объединительная плата
- Внутренний: 12x 3.5" горячая замена HDD отсеки
- Соответствие RoHS: RoHS Соответствует
- Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Блок питания: AC Вход: 100-240V, 50-60Hz, 6-3A
- Тип оборудования: Серверные системы
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-5018A-AR12L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 400W PWS-406P-1R, Supermicro c595008. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-5018D2-AR12L. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA 1667, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SSG-5018D4-AR12L. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA 1667, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Комплектация
Для исполнения SSG-5018A-AR12L заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-220-80102-0N, MCP-240-00145-0N. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-5018A-AR12L
Интерфейсы и расширение
- SAS/SATA
- SoC контроллер для 1 SATA3 (6Gbps) порт; Broadcom 2116 SW контроллер для 16 SATA3 порты, SATA3 или SAS2 с IT режим
- Видеовыход VGA
- ASPEED AST2400 BMC; 1 VGA порт
- Поддержка DOM
- 1x SATA DOM (Disk on Module) разъём питания для OS накопитель
- Порты USB
- 3 USB 2.0 порты (2 задний, 1 Тип A)
- Сетевые контроллеры
- Два LAN w/ SoC, I354 Встроенные LAN GbE MACs; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1x Realtek RTL8201F PHY (выделенный IPMI)
- Сетевые порты LAN
- 2 RJ45 GbE LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1x PCI-E 2.0 x4 (в x8, Низкопрофильное исполнение, Half-height) слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; Nuvoton WPCM450 BMC
- Чипсет
- сокет on Микросхема
Конструкция и монтаж
- Артикул
- SSG-5018A-AR12L
- Бренд
- Supermicro
- Высота
- 1.7" (43mm)
- Глубина
- 32" (813mm)
- Дисковая объединительная плата
- SAS/SATA HDD Объединительная плата
- Индикаторы
- Сеть активность Индикаторы
- Кнопки
- Питание On/Off кнопка
- Масса брутто
- 38 lbs (16.5kg)
- Модель
- SSG-5018A-AR12L
- Модель шасси
- CSE-801LTS-R406P
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM
- 4x 240-pin DDR3 слотов DIMM; Поддерживается до 64GB DDR3 ECC или non-ECC UDIMM память
- Напряжение памяти
- 1.5 V, 1.35 V
- Объёмы модулей DIMM
- 16GB, 8GB, 4GB, 2GB
- Тип памяти
- 1600/1333MHz ECC DDR3 SDRAM, 204-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: AC Вход
- 100-240V, 50-60Hz, 6-3A
- Блок питания: DC Выход
- +5V дежурный режим: 3A; +12V: 33A
- Блок питания: DC Выход С Питание Distributor
- +5V: 25A; +3.3V: 25A; -12V: 0.6A
- Блок питания: Блоки питания
- 400W Резервируемое Блоки питания w/Питание Distributor, PMBus 1.2, I2C, и PFC
- Блок питания: Сертификация
- Gold Сертифицированный
- Вентиляторы
- 6x 40x28mm PWM охлаждение вентиляторы
Подсистема хранения
- Внутренний
- 12x 3.5" горячая замена HDD отсеки
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C2750; CPU TDP 20W (8-Core); FCBGA 1283; Система-on-Микросхема
Управление и совместимость
- Системная плата
- Super A1SA7-2750F
- Тип BIOS
- 16MB SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0; USB Клавиатура поддержка; SMBIOS 2.3
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
