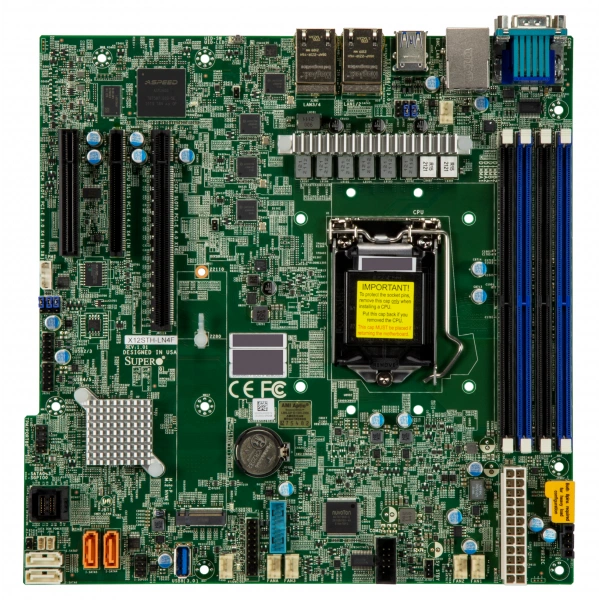

Материнская плата Supermicro X12STH-LN4F (MBD-X12STH-LN4F), LGA1200, C256, 4 LAN
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12STH-LN4F
Supermicro X12STH-LN4F - серверная материнская плата формата Micro ATX для однопроцессорных конфигураций. Её артикул MBD-X12STH-LN4F соответствует исполнению с четырьмя сетевыми портами 1GbE. Плата подходит для узлов сетевых служб, небольших серверов приложений и систем с несколькими сетевыми сегментами. Сокет LGA1200 поддерживает Intel Xeon E-2300 и Pentium десятого поколения. Для этой платформы используется чипсет Intel C256. Максимальный TDP процессора составляет 95W и требует подходящего охлаждения корпуса. Четыре DIMM принимают до 128GB ECC DDR4 UDIMM. Восемь SATA3-портов дают возможность подключить дисковую подсистему с RAID 0, 1, 5 или 10. Дополнительно предусмотрен M.2 PCIe 3.0 x4 для NVMe-накопителя. Три слота PCIe используются для контроллеров и других плат расширения. ASPEED AST2600 обеспечивает управление и графический вывод VGA. Габариты платы составляют 243.84 x 243.84mm.
Функциональные возможности
Четыре порта Intel I210 позволяют подключать независимые сети без расходования слота PCIe на дополнительный сетевой адаптер. Разделение трафика между портами настраивается в операционной системе. Выделенный LAN-порт BMC обеспечивает отдельный административный канал. Удалённая KVM-консоль даёт доступ к загрузке и BIOS при обслуживании сервера вне рабочего места администратора. ECC-память помогает обнаруживать и исправлять одиночные битовые ошибки. Шесть четырёхконтактных разъёмов вентиляторов поддерживают регулируемое охлаждение и контроль оборотов.
Технические особенности
- Micro ATX, 9.6" x 9.6" (243.84 x 243.84mm).
- Один Socket H5 LGA1200, Intel Xeon E-2300 и Pentium десятого поколения, TDP до 95W.
- Intel C256, до 8 процессорных ядер и 16 потоков в зависимости от CPU.
- 4 DIMM, до 128GB ECC DDR4 UDIMM, напряжение 1.2V.
- DDR4 до 3200MT/s; с Pentium до 2666MT/s, для конфигурации 2R2R до 2933MT/s.
- 4 x RJ45 1GbE Intel I210 и отдельный LAN BMC.
- 8 x SATA3 6Gbps; RAID 0, 1, 5, 10.
- M.2 PCIe 3.0 x4, M-Key, накопители 2280 и 22110.
- PCIe 4.0 x16, PCIe 4.0 x4 в физическом x8 и PCIe 3.0 x4 в физическом x8.
- С Pentium SLOT5 отключается, SLOT6 работает как PCIe 3.0 x16.
- 5 подключений USB 3.2 Gen 1 и 6 подключений USB 2.0 с учётом колодок.
- VGA, один задний COM и одна внутренняя колодка COM.
- ASPEED AST2600, IPMI, KVM через сеть, разъём SPI TPM.
- Питание через 24-pin ATX и 8-pin CPU.
- 6 x 4-pin PWM для вентиляторов, две зоны охлаждения.
- BIOS AMI UEFI, 256Mb SPI Flash.
- Рабочая температура 0-50°C, влажность 8-90% без конденсации.
Применение
Плата полезна для серверов, которым нужны несколько проводных сетевых подключений. На её основе можно собрать узел инфраструктурных сервисов с отдельными сетями управления, приложений и хранения. Для файлового сервера восемь SATA-портов дают больше вариантов размещения данных, чем решения с меньшим числом разъёмов. Компактный формат помогает использовать подходящие корпуса Micro ATX. Супермикро X12STH-LN4F выбирают по числу сетевых портов и совместимости с процессором, памятью и корпусом. Для задачи с высокоскоростным сетевым обменом следует предусмотреть дополнительную сетевую карту. Для многопроцессорной системы нужна другая платформа с соответствующим количеством сокетов.
Совместимость
Для подключения SATA-накопителей используется Supermicro CBL-0044L, который входит в перечень кабелей штатной поставки. Плата устанавливается в корпуса с креплениями Micro ATX и подходящей задней панелью; оптимизированный вариант корпуса - SC512F-350B1. Для процессора LGA1200 предусмотрен пассивный радиатор SNK-P0049P в конфигурациях с организованным воздушным потоком. Модуль TPM подбирают для SPI-разъёма платы, совместимы AOM-TPM-9670H и AOM-TPM-9671H. Память должна соответствовать типу ECC UDIMM DDR4 и режимам выбранного CPU.
Конструкция
Плата имеет квадратную компоновку Micro ATX с размером стороны 243.84mm. Процессор и четыре DIMM размещены так, чтобы их можно было охлаждать потоком корпуса. Разъёмы питания 24-pin ATX и 8-pin CPU обслуживают системные цепи и процессорную подсистему. M.2 использует отдельное посадочное место для накопителей двух длин. Четыре сетевых порта выведены на заднюю панель вместе с портом управления. Колодки USB и COM позволяют подключать необходимые интерфейсы корпуса. Разъём контроля вскрытия связывает плату с датчиком совместимого шасси.
Монтаж и эксплуатация
Проверьте соответствие монтажных стоек корпуса отверстиям Micro ATX до установки платы. Используйте только нужные стойки, чтобы исключить контакт корпуса с печатной платой. Процессор устанавливают в LGA1200 с соблюдением ориентации и после этого закрепляют совместимый радиатор. Подключите оба силовых разъёма, затем установите память по схеме DIMM. Проверьте режимы PCIe: выбор Pentium ограничивает доступность SLOT5 и поколение SLOT6. Подключите вентиляторы к PWM-разъёмам и проверьте показания BMC. Для удалённого обслуживания настройте сеть управления и учётные записи. При выборе конфигурации помните, что допустимый TDP определяется также радиатором и охлаждением корпуса.
Сравнение с близкими моделями
Supermicro X12STH-F использует Intel C256 и имеет два порта 1GbE. Его можно выбрать, если для прикладного трафика достаточно двух сетевых соединений. X12STH-LN4F добавляет ещё два порта 1GbE без установки отдельной карты. Supermicro X12STL-F относится к платформе Intel C252 с двумя портами 1GbE. Эту модель рассматривают для конфигураций с другим набором встроенных возможностей чипсета. При выборе между платами учитывают число сетей, состав накопителей и нужные слоты расширения. Один только сокет LGA1200 не означает одинаковый набор интерфейсов.
Комплектация
Вариант bulk включает плату, два SATA-кабеля CBL-0044L длиной 57.5cm и панель ввода-вывода MCP-260-00164-0N. Розничный комплект включает плату, четыре таких кабеля, панель ввода-вывода и краткое руководство MNL-2367-QRG. Тип упаковки и нужное количество кабелей согласуйте при заказе MBD-X12STH-LN4F. Процессор, память, охлаждение и корпус подбираются отдельно под собираемую систему.
Технические характеристики MBD-X12STH-LN4F
Питание
- Процессорный разъём питания
- 8-pin CPU JPWR2
- Разъём мониторинга питания
- JPI2C1
- Системный разъём питания
- 24-pin ATX JPWR1
Подключение и интерфейсы
- USB 2.0
- 6: 2 сзади, 4 через колодки
- Видеовыход
- 1 x VGA
- Выделенный порт управления
- 1 x LAN BMC
- Графический контроллер
- ASPEED AST2600
- Разъем TPM
- SPI, модуль опциональный
- Сетевой контроллер
- Intel I210
- Сетевые порты
- 4 x RJ45 1GbE
- USB 3.2 Gen 1
- 5: 2 сзади, 1 внутренний Type-A, 2 через колодку
- Последовательные интерфейсы
- 1 x COM1 сзади; 1 x COM2 через колодку
- Слот SLOT4
- PCIe 3.0 x4 в физическом x8
- Слот SLOT5
- PCIe 4.0 x4 в физическом x8; отключается с Pentium
- Слот SLOT6
- PCIe 4.0 x16; с Pentium PCIe 3.0 x16
Комплектация и совместимость
- Длина комплектных SATA-кабелей
- 57.5cm
- Комплект bulk
- Плата; 2 x CBL-0044L; 1 x MCP-260-00164-0N
- Оптимизированный корпус
- SC512F-350B1
- Опциональные TPM
- AOM-TPM-9670H; AOM-TPM-9671H
- Розничный комплект
- Плата; 4 x CBL-0044L; 1 x MCP-260-00164-0N; 1 x MNL-2367-QRG
- Совместимый радиатор
- SNK-P0049P, для соответствующей конфигурации охлаждения
Конструкция и условия эксплуатации
- Влажность хранения
- 5-95%, без конденсации
- Габариты
- 9.6" x 9.6" (243.84 x 243.84mm)
- Зоны охлаждения
- 2
- Мониторинг вентиляторов
- Обороты, PWM, состояние через IPMI
- Рабочая влажность
- 8-90%, без конденсации
- Рабочая температура
- 0-50°C
- Разъёмы вентиляторов
- 6 x 4-pin PWM
- Температура хранения
- -40-70°C
- Форм-фактор
- Micro ATX
Накопители
- Встроенные уровни RAID
- 0, 1, 5, 10
- Интерфейс SATA
- SATA3, 6Gbps
- Количество портов SATA
- 8
- Питание SATA DOM
- 2 разъёма JSD1/JSD2
- Разъём M.2
- 1 x PCIe 3.0 x4, M-Key
- Форматы M.2
- 2280, 22110
Оперативная память
- Количество слотов DIMM
- 4
- Контроль ошибок
- ECC, исправление одиночных битовых ошибок
- Максимальный объём памяти
- 128GB
- Напряжение памяти
- 1.2V
- Ограничение скорости при заполнении 2R2R
- До 2933MT/s
- Ограничение скорости с Pentium
- До 2666MT/s
- Поддерживаемые объёмы DIMM
- 4GB, 8GB, 16GB, 32GB
- Скорости памяти
- 3200/2933/2666MT/s
- Тип памяти
- DDR4 ECC UDIMM
Процессорная подсистема
- Количество процессорных сокетов
- 1
- Максимальное число потоков
- До 16, зависит от CPU
- Максимальное число ядер
- До 8, зависит от CPU
- Максимальный TDP процессора
- 95W, с учётом ограничений корпуса и радиатора
- Поддерживаемые процессоры
- Intel Xeon E-2300; Pentium десятого поколения
- Сокет
- LGA1200 (Socket H5)
- Чипсет
- Intel C256
Управление и безопасность
- ACPI
- 6.0
- BIOS
- AMI UEFI, 256Mb SPI Flash
- SMBIOS
- 3.0 или новее
- Защита процессора
- CPU Thermal Trip; PECI/TSI
- Контроллер BMC
- ASPEED AST2600
- Контроль напряжений
- CPU, память, 12V, 5V, 3.3V, VBAT, дежурные цепи, PCH и BMC
- Контроль температур
- CPU, PCH, система, DIMM
- Программное управление
- SuperDoctor 5; Supermicro Server Manager; Supermicro Update Manager
- Разъём датчика вскрытия
- Есть
- Удалённое управление
- IPMI 1.5/2.0; KVM через сеть
- Управление питанием
- ACPI; восстановление питания после отключения AC; Wake-on-LAN
