Артикул: MBD-X7SPA-HF-D525-O
В наличии

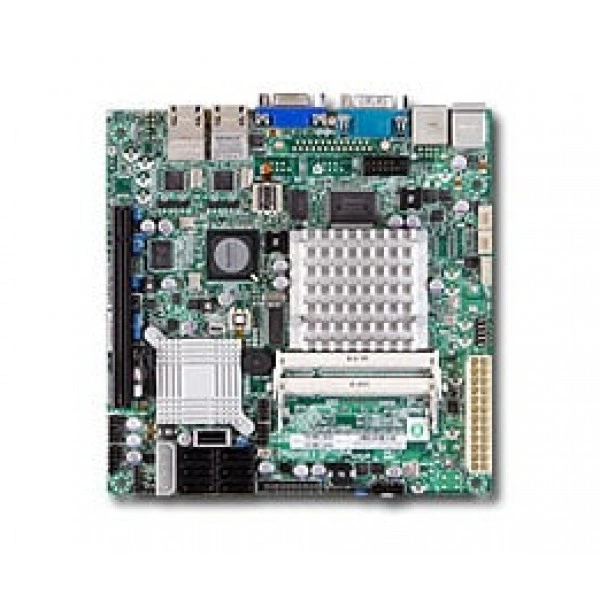

Материнская плата Supermicro X7SPA-HF-D525 (MBD-X7SPA-HF-D525-O) Mini ITX, DDR3, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X7SPA-HF-D525
Supermicro X7SPA-HF-D525 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Atom™ D525 процессор.
Системная шина - DMI.
Тип памяти - DDR3 800MHz небуферизованная, non-ECC SO-DIMM.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
При подборе фиксируют точное исполнение MBD-X7SPA-HF-D525-O. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Технические особенности
- Форм-фактор: Mini ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Atom™ D525 процессор
- Системная шина: DMI
- Тип памяти: DDR3 800MHz небуферизованная, non-ECC SO-DIMM
- Слоты PCIe: 1 (x4) PCI-Express (в x16) слот
- Функции BIOS: Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 / 3.0 USB Клавиатура поддержка SMBIOS 2.3
- Индикаторы: CPU / Система Индикатор перегрева
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 2 x Вентилятор Разъёмы I2C температура измерение logic Тепловой Мониторинг 2 (TM2) Поддержка
- Условия эксплуатации и требования: Рабочая температура: 0°до 55°C При хранении Температура: -40°до 70°C Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
- Бренд: Supermicro
- Клавиатура и мышь: PS/2 клавиатура и мышь порты
- Совместимые операционные системы: ?
- Сетевые порты LAN: 2x RJ45 LAN порт
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X7SPA-HF-D525 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В парке оборудования учитывают различия аппаратных исполнений. Совместимость деталей проверяют по конкретной системе.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro X7SPA-HF-D525. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X8STi-3F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ATX, LGA 1366. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X11SBA-F. Этот вариант рассматривают для проекта со следующими требованиями: Mini-ITX, FCBGA-1170. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Комплектация
В спецификации поставки для MBD-X7SPA-HF-D525-O зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Монтажные принадлежности подбирают по месту установки.
Технические характеристики MBD-X7SPA-HF-D525-O
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- D-Sub 15
- Графическая подсистема
- Matrox G200eW видеовывод
- Интерфейсы SATA
- Intel ICH9R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка (Windows Только); 6 Последовательный ATA порты ( 3Gb/s )
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627DHG микросхема
- Порты USB
- 8x USB 2.0 / 1.1 совместимый 2 задний + 3 разъёмы (5 порты) + 1 Тип A разъём
- Последовательный порты
- 1x Быстрый UART 16550 последовательный порт 1x Последовательный Разъём
- Сетевые контроллеры
- Два Intel 82574L Gigabit Ethernet LAN Поддерживается 10BASE-T, 100/1000BASE-TX, RJ45 выход
- Сетевые порты LAN
- 2x RJ45 LAN порт
- Слоты PCIe
- 1 (x4) PCI-Express (в x16) слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Winbond® WPCM450 BMC
- Чипсет
- Intel ICH9R Express чипсет Два Intel 82574L G-бит ethernet контроллер
Конструкция и монтаж
- Артикул
- MBD-X7SPA-HF-D525-O
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X7SPA-HF-D525-O
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Совместимые операционные системы
- ?
- Форм-фактор
- Mini ITX
Оперативная память
- Количество слотов DIMM
- Два 204-pin SO-слотов DIMM Поддерживается до 4 GB из небуферизованная, non-ECC DDR3 800MHz SO-DIMM (одноканальная) Some 1066MHz и 1333MHz память can be используется, but will operate при 800MHz; Примечание: Поддерживается 1-Gb и 2-Gb устройства только - Intel D525 Память Requirements
- Напряжение памяти
- 1.5V только
- Объёмы модулей DIMM
- 2GB, 1GB
- Тип памяти
- DDR3 800MHz небуферизованная, non-ECC SO-DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие Контроль Корпус вскрытие Разъём SDDC Поддержка
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- Всего из два 4-pin вентилятор разъёмы 2 x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on / off управление Поддержка 3-pin вентиляторы (без скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор conn.
- Контроль напряжений
- Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, VBAT, Память, Чипсет CPU Core 1-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.6000V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 2 x Вентилятор Разъёмы I2C температура измерение logic Тепловой Мониторинг 2 (TM2) Поддержка
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom™ D525 процессор
- Системная шина
- DMI
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер
- Тип BIOS
- 8Mb Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI/APM Управление питанием Main Коммутатор Override Mechanism Suspend до RAM (STR) Включение питания режим управление для AC питание восстановление Внутренний / Внешний modem remote ring-on
- Функции BIOS
- Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 / 3.0 USB Клавиатура поддержка SMBIOS 2.3
Условия эксплуатации
- FCC
- Class B
- Условия эксплуатации и требования
- Рабочая температура: 0°до 55°C При хранении Температура: -40°до 70°C Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
