Артикул: MBD-X7SPA-HF-D525-B
В наличии

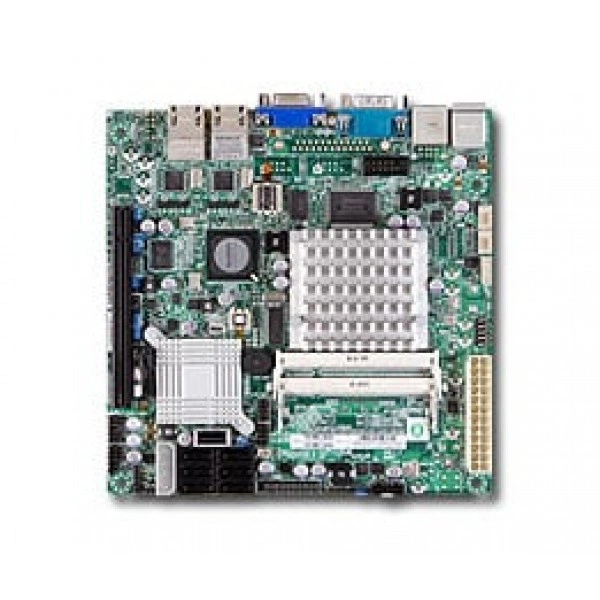

Материнская плата Supermicro X7SPA-HF-D525 (MBD-X7SPA-HF-D525-B) Mini ITX, DDR3, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X7SPA-HF-D525
Supermicro X7SPA-HF-D525 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Atom™ D525 процессор.
Системная шина - DMI.
Тип памяти - DDR3 800MHz небуферизованная, non-ECC SO-DIMM.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
При подборе фиксируют точное исполнение MBD-X7SPA-HF-D525-B. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Технические особенности
- Форм-фактор: Mini ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Atom™ D525 процессор
- Системная шина: DMI
- Тип памяти: DDR3 800MHz небуферизованная, non-ECC SO-DIMM
- Слоты PCIe: 1 (x4) PCI-Express (в x16) слот
- Условия эксплуатации и требования: Рабочая температура: 0°до 55°C При хранении Температура: -40°до 70°C Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
- FCC: Class B
- Сетевые контроллеры: Два Intel 82574L Gigabit Ethernet LAN Поддерживается 10BASE-T, 100/1000BASE-TX, RJ45 выход
- Бренд: Supermicro
- Артикул: MBD-X7SPA-HF-D525-B
- Управление электропитанием: ACPI/APM Управление питанием Main Коммутатор Override Mechanism Suspend до RAM (STR) Включение питания режим управление для AC питание восстановление Внутренний / Внешний modem remote ring-on
- Объёмы модулей DIMM: 2GB, 1GB
- Последовательный порты: 1x Быстрый UART 16550 последовательный порт 1x Последовательный Разъём
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X7SPA-HF-D525 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro X7SPA-HF-D525. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SRG-F. Этот вариант рассматривают для проекта со следующими требованиями: специальный форм-фактор, LGA 2011. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro X8STi-3F. Этот вариант рассматривают для проекта со следующими требованиями: ATX, LGA 1366. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Комплектация
При подборе MBD-X7SPA-HF-D525-B согласуйте комплект оборудования с проектной схемой монтажа и подключений. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики MBD-X7SPA-HF-D525-B
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- D-Sub 15
- Графическая подсистема
- Matrox G200eW видеовывод
- Интерфейсы SATA
- Intel ICH9R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка (Windows Только); 6 Последовательный ATA порты ( 3Gb/s )
- Клавиатура и мышь
- PS/2 клавиатура и мышь порты
- Контроллер Super I/O
- Winbond 83627DHG микросхема
- Порты USB
- 8x USB 2.0 / 1.1 совместимый 2 задний + 3 разъёмы (5 порты) + 1 Тип A разъём
- Последовательный порты
- 1x Быстрый UART 16550 последовательный порт 1x Последовательный Разъём
- Сетевые контроллеры
- Два Intel 82574L Gigabit Ethernet LAN Поддерживается 10BASE-T, 100/1000BASE-TX, RJ45 выход
- Сетевые порты LAN
- 2x RJ45 LAN порт
- Слоты PCIe
- 1 (x4) PCI-Express (в x16) слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Winbond® WPCM450 BMC
- Чипсет
- Intel ICH9R Express чипсет Два Intel 82574L G-бит ethernet контроллер
Конструкция и монтаж
- Артикул
- MBD-X7SPA-HF-D525-B
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X7SPA-HF-D525-B
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Совместимые операционные системы
- ?
- Форм-фактор
- Mini ITX
Оперативная память
- Количество слотов DIMM
- Два 204-pin SO-слотов DIMM Поддерживается до 4 GB из небуферизованная, non-ECC DDR3 800MHz SO-DIMM (одноканальная) Some 1066MHz и 1333MHz память can be используется, but will operate при 800MHz; Примечание: Поддерживается 1-Gb и 2-Gb устройства только - Intel D525 Память Requirements
- Напряжение памяти
- 1.5V только
- Объёмы модулей DIMM
- 2GB, 1GB
- Тип памяти
- DDR3 800MHz небуферизованная, non-ECC SO-DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие Контроль Корпус вскрытие Разъём SDDC Поддержка
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- Всего из два 4-pin вентилятор разъёмы 2 x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on / off управление Поддержка 3-pin вентиляторы (без скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор conn.
- Контроль напряжений
- Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, VBAT, Память, Чипсет CPU Core 1-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.6000V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для 2 x Вентилятор Разъёмы I2C температура измерение logic Тепловой Мониторинг 2 (TM2) Поддержка
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom™ D525 процессор
- Системная шина
- DMI
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер
- Тип BIOS
- 8Mb Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI/APM Управление питанием Main Коммутатор Override Mechanism Suspend до RAM (STR) Включение питания режим управление для AC питание восстановление Внутренний / Внешний modem remote ring-on
- Функции BIOS
- Plug and Play (PnP) DMI 2.3 PCI 2.2 ACPI 1.0 / 2.0 / 3.0 USB Клавиатура поддержка SMBIOS 2.3
Условия эксплуатации
- FCC
- Class B
- Условия эксплуатации и требования
- Рабочая температура: 0°до 55°C При хранении Температура: -40°до 70°C Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
