Артикул: MBD-X11SBA-F
В наличии

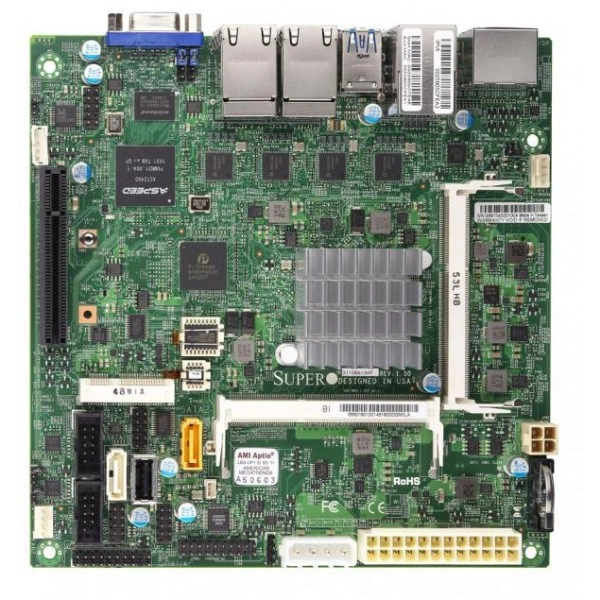

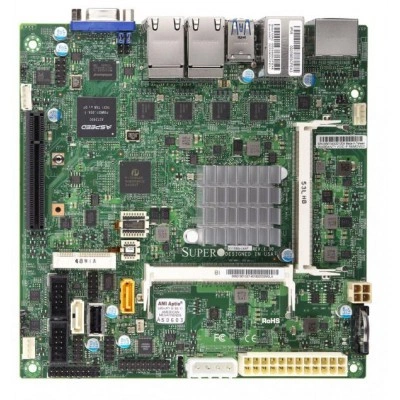

Материнская плата Supermicro X11SBA-F (MBD-X11SBA-F) Mini-ITX, FCBGA-1170, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SBA-F
Supermicro X11SBA-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Pentium™ процессор N3710; Один сокет FCBGA-1170 поддерживается, CPU TDP поддерживается до 6W TDP.
Количество слотов DIMM - 2 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1600MT/s.
Скорость памяти - 1600/1333/1066 MT/s non-ECC DDR3 SODIMM Небуферизованная 204-pin позолоченные контакты модули DIMM.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
При подборе фиксируют точное исполнение MBD-X11SBA-F. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Pentium™ процессор N3710; Один сокет FCBGA-1170 поддерживается, CPU TDP поддерживается до 6W TDP
- Количество слотов DIMM: 2 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1600MT/s
- Скорость памяти: 1600/1333/1066 MT/s non-ECC DDR3 SODIMM Небуферизованная 204-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 2GB, 4GB, 8GB
- Видеовыходы: 1 VGA порты
- Сетевые контроллеры: Два LAN с Intel® Ethernet Контроллер I210-AT
- Контроль вентиляторов: 2x 4-pin вентилятор разъёмы (до 2 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Скорость вентилятора управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация
- Последовательный порт: 2 COM
- Модель: X11SBA-F
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Порты USB: 1 USB 2.0 порты (1 Тип A)
- Программные средства управления: SuperDoctor® 5, NMI, KVM с выделенный LAN, IPMI2.0, Watchdog; SuperDoctor 5, IPMIView для Linux/Windows
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SBA-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A1SRi-2358F. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA-1283, ECC DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro A1SRi-2558F. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1283, ECC DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Комплектация
При подборе MBD-X11SBA-F согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-0044L, MCP-260-00058-0N, MCP-260-00068-0B, CSE-510. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SBA-F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты; 1 SoC порты
- Интерфейсы SATA
- SoC контроллер для 2 SATA3 (6 Gbps) порты; 2 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM разъём
- Порты USB
- 1 USB 2.0 порты (1 Тип A)
- Последовательный порт
- 2 COM
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210-AT
- Сетевые порты LAN
- 2 RJ45; 1 RJ45
- Слоты PCIe
- 1 PCIe 2.0 x1 (в x8 слот); 1 Mini-PCIe с mSATA поддержка
- Удалённое управление IPMI
- IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SBA-F
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X11SBA-F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1600MT/s
- Напряжение памяти
- 1.35V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Скорость памяти
- 1600/1333/1066 MT/s non-ECC DDR3 SODIMM Небуферизованная 204-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 4-pin 12v DC разъём питания
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 2x 4-pin вентилятор разъёмы (до 2 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Скорость вентилятора управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Корпус вскрытие разъём, +5V дежурный режим, +5V, +3.3V, +12V, +1.8V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Pentium™ процессор N3710; Один сокет FCBGA-1170 поддерживается, CPU TDP поддерживается до 6W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, KVM с выделенный LAN, IPMI2.0, Watchdog; SuperDoctor 5, IPMIView для Linux/Windows
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Функции BIOS
- Plug and Play (PnP); ACPI 5.0; UEFI 2.3.1; SMBIOS 2.7.1; DMI 2.3; USB Клавиатура поддержка; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -20°C - 60°C (-4°F - 140°F)
