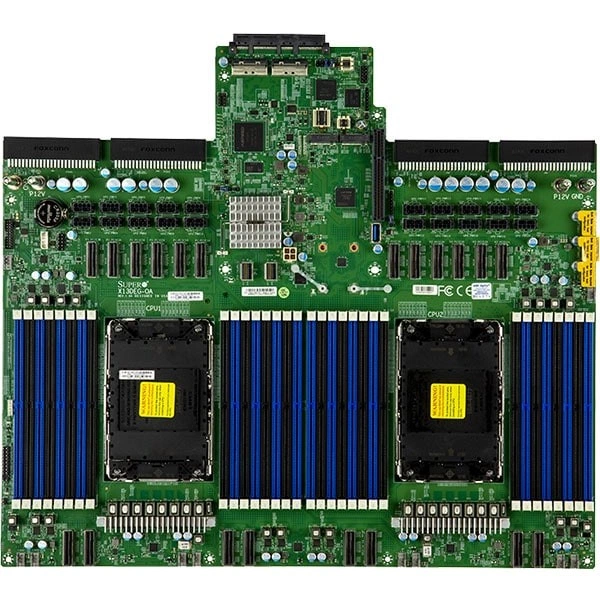

Материнская плата Supermicro X13DEG-OA (MBD-X13DEG-OA) специальный форм-фактор, LGA-4677, ECC DDR5

Основное описание материнской платы Supermicro X13DEG-OA

Supermicro X13DEG-OA - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 15" x 17" (38.1cm x 43.18cm).

Процессоры и сокет - Два сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры; Поддерживается Intel Xeon CPU Максимум серия с высокий bandwidth память (HBM).

Количество ядер - до 64C.

Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры.

Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

При подборе фиксируют точное исполнение MBD-X13DEG-OA. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 15" x 17" (38.1cm x 43.18cm)
• Процессоры и сокет: Два сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры; Поддерживается Intel Xeon CPU Максимум серия с высокий bandwidth память (HBM)
• Количество ядер: до 64C
• Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры
• Напряжение памяти: 1.1V
• Поддержка памяти: Количество слотов: 32 слотов DIMM; Максимальная память (1DPC): до 4TB 5600MT/s ECC RDIMM; Максимальная память (2DPC): до 8TB 4400MT/s ECC DDR5 RDIMM
• Контроль температуры: CPU тепловой защита поддержка; Мониторинг для CPU и корпус окружающая среда; PECI; Тепловой контроль 2 (TM2) поддержка
• Контроль вентиляторов: 10x 4-pin вентилятор разъёмы (до 10 вентиляторы); 5 вентиляторы с тахометр состояние мониторинг; Скорость вентилятора управление; Индикатор перегрева индикация
• Индикаторы: CPU/система перегрев LED; UID/remote UID LED
• Контроль напряжений: +12V,+3.3V,+5V,+5V дежурный режим,5 -вентилятор состояние,Корпус вскрытие разъём,Чипсет напряжение,Память Напряжения,Контроль CPU напряжения,Поддерживается система управление утилита,Система уровень управление,VBAT
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Интерфейсы SATA: 8 SATA (6Gbps) через Intel® C741; через SlimSAS
• Дополнительные функции: ACPI питание управление; Корпус вскрытие контроль; Управление из питание-on для восстановление от AC питание потеря; M.2 NGFF разъём; Узел manager поддержка; UID
• Бренд: Supermicro
• Модель: X13DEG-OA
• Артикул: MBD-X13DEG-OA
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
