Артикул: MBD-X12STN-E
В наличии

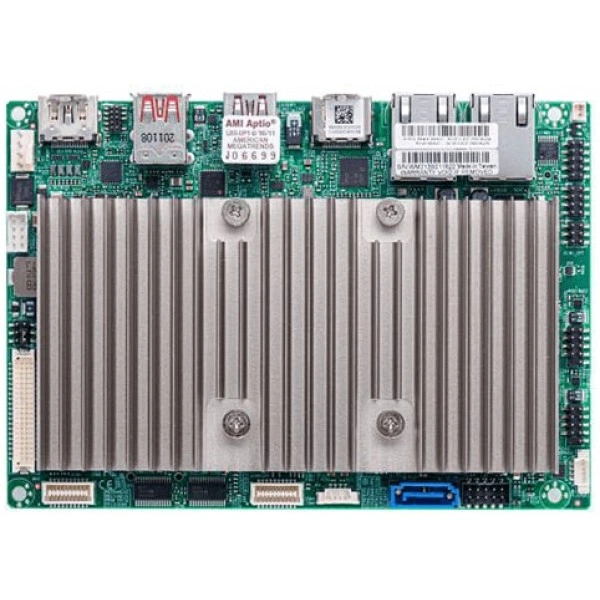

Материнская плата Supermicro X12STN-E (MBD-X12STN-E) FCBGA-1449, DDR4, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12STN-E
Supermicro X12STN-E - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - 11th поколение Intel® Core™ i5-1145GRE процессор; Один сокет FCBGA-1449 поддерживается, CPU TDP поддерживается до 28W TDP.
Количество ядер - до 4 ядра, 8 потоки / 8MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
При подборе фиксируют точное исполнение MBD-X12STN-E. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: 11th поколение Intel® Core™ i5-1145GRE процессор; Один сокет FCBGA-1449 поддерживается, CPU TDP поддерживается до 28W TDP
- Количество ядер: до 4 ядра, 8 потоки / 8MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s
- Поддержка TPM: 1 TPM Микросхема
- Управление электропитанием: Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита, +12-24V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Индикаторы: Дежурный режим alert LED
- Чипсет: Система on Микросхема
- Последовательный порт: 4 COM, (2 x RS232, 2 RS232/422/485, RS-485 поддерживается Auto управление потоком)
- Программные средства управления: SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты; SuperDoctor 5
- Бренд: Supermicro
- Разъёмы M.2: Ключ: B-key, M-key, E-key; M.2 2242/3042/2280 B-key (USB3.0/2.0, SATA Gen3/PCIe Gen3 x1) с nano SIM holder; M.2 2230 E-key (CNVi/PCIe 3.0 x1/USB2); M.2 2242/2280 M-key (PCIe 4.0 x4), NVMe поддержка
- Напряжение памяти: 1.2V
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12STN-E подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X11SSN-E, Supermicro X11SWN-E. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SSN-E. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-1356, количество ядер: до 2 ядра, 4 потоки / 3MB кэш. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro X11SWN-E. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA-1528, количество ядер: до 4 ядра, 8 потоки / 6MB кэш. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Комплектация
При подборе MBD-X12STN-E согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-OTHR-0986, CBL-CDAT-0665, CBL-PWEX-1029, SNK-C0146PL. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X12STN-E
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 2 HDMI порты, 1 48-бит LVDS порты, 1 DP (Alt режим) порты
- Графическая подсистема
- 1 Intel® Iris® Xe Graphics порты; Два канал 48-бит LVDS(максимум. разрешение до 1920x1200@60Hz),; HDMI 2.0b (максимум. разрешение до 4096x2160@60Hz),; HDMI 1.4b (максимум. разрешение до 4096x2160@30Hz),; DP (Alt режим, максимум. разрешение до 4096x2304@60Hz)
- Дополнительные интерфейсы
- 1 HD Аудио разъём Mic-в/Headphone-out (Аудио только поддержка при 0~60C); 1 speaker out разъём с 3W amplifier; 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор
- Интерфейсы SATA
- 1 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Микросхема
- Последовательный порт
- 4 COM, (2 x RS232, 2 RS232/422/485, RS-485 поддерживается Auto управление потоком)
- Разъёмы M.2
- Ключ: B-key, M-key, E-key; M.2 2242/3042/2280 B-key (USB3.0/2.0, SATA Gen3/PCIe Gen3 x1) с nano SIM holder; M.2 2230 E-key (CNVi/PCIe 3.0 x1/USB2); M.2 2242/2280 M-key (PCIe 4.0 x4), NVMe поддержка
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I225-IT, 2.5G, TSN, industrial grade.
- Сетевые порты LAN
- 2 RJ45 2.5 Gigabit Ethernet LAN порт
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X12STN-E
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- X12STN-E
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Скорость памяти
- 3200 MT/s non-ECC DDR4 Небуферизованная ered 260pin SODIMM
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 8-pin 12-24V Питание DC Разъём
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Контроль CPU напряжения, 3.3V дежурный режим, 1.2V (VDIMM), +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 4 ядра, 8 потоки / 8MB кэш
- Процессоры и сокет
- 11th поколение Intel® Core™ i5-1145GRE процессор; Один сокет FCBGA-1449 поддерживается, CPU TDP поддерживается до 28W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты; SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, CPU тепловой защита поддержка для процессор защита, +12-24V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Функции BIOS
- ACPI 6.2; SMBIOS 3.0 или новее; UEFI 2.7; PCI FW 3.0; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- -40°C - 60°C (0°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
