Артикул: MBD-X12SCV-LVDS
В наличии

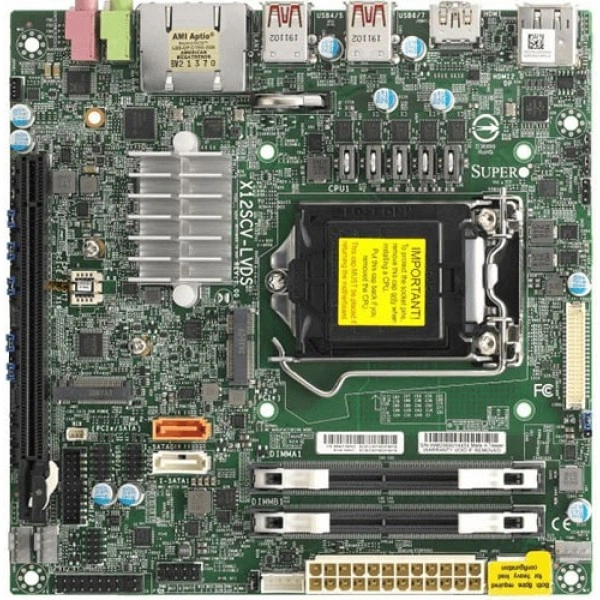

Материнская плата Supermicro X12SCV-LVDS (MBD-X12SCV-LVDS) Mini-ITX, LGA-1200, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12SCV-LVDS
Supermicro X12SCV-LVDS - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Xeon® W-1200 процессоры, 11th/10th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3 процессор; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 65W TDP.
Количество ядер - до 10 ядра.
Ограничения процессорной подсистемы - ** Материнская плата поддерживается this максимум TDP. Please verify your система can thermally поддержка.; **The X12SCV-LVDS does not поддержка the Intel 10th/11th поколение процессор 2M кэш SKUs. These процессоры will not загрузка с the latest версия BIOS.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
При подборе фиксируют точное исполнение MBD-X12SCV-LVDS. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Xeon® W-1200 процессоры, 11th/10th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3 процессор; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 65W TDP
- Количество ядер: до 10 ядра
- Ограничения процессорной подсистемы: ** Материнская плата поддерживается this максимум TDP. Please verify your система can thermally поддержка.; **The X12SCV-LVDS does not поддержка the Intel 10th/11th поколение процессор 2M кэш SKUs. These процессоры will not загрузка с the latest версия BIOS.
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB
- Видеовыходы: 2 HDMI порты, 1 LVDS порты, 1 DP (DisplayPort) порты
- Программные средства управления: Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA); SuperDoctor 5
- Поддержка DOM: 1 SuperDOM (Disk on Module) порты
- Порты USB: 4 USB 2.0 порты (4 через разъём); 4 USB 3.2 Gen2 порты (4 задний тип A)
- Поддержка TPM: 1 TPM Разъём & Микросхема оба
- Сетевые порты LAN: 2 RJ45 Gigabit Ethernet LAN порты
- Управление электропитанием: ATX Питание разъём, ACPI / ACPM Управление питанием, +12V Питание DC Вход
- Функции BIOS: ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.7; Пробуждение по часам реального времени RTC
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12SCV-LVDS подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-E300-12C. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
При планировании вычислений выделяют операции, требующие процессорных ресурсов. Это помогает оценить конфигурацию до закупки дополнительных компонентов.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12SCA-5F. Этот вариант рассматривают для проекта со следующими требованиями: ATX, IPMI. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X12SAE-5. При подборе для другой конфигурации полезно проверить такое исполнение: ATX, тип памяти: 128GB 3200MHz. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Комплектация
Комплектование позиции MBD-X12SCV-LVDS удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-0044L, MCP-260-00158-0N, SNK-P0073A4, MCP-260-00160-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X12SCV-LVDS
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- ALC 888S HD Аудио
- Видеовыходы
- 2 HDMI порты, 1 LVDS порты, 1 DP (DisplayPort) порты
- Графическая подсистема
- 1 Intel® HD Graphics порты; 3 независимых дисплея thru HDMI 2.0a/HDMI1.4/DP/LVDS
- Интерфейсы SATA
- Intel® W480E контроллер для 2 SATA3 (6 Gbps) порты; RAID 0,1; 2 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Порты USB
- 4 USB 2.0 порты (4 через разъём); 4 USB 3.2 Gen2 порты (4 задний тип A)
- Последовательный порт
- 2 COM порты через 1 разъём
- Разъёмы M.2
- M.2 Интерфейс: 1 CNVi/PCIe 3.0 x1; 1 SATA/PCIe 3.0 x4; Форм-фактор: 2230, 2242/2280; Ключ: E-key, M-key
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet Контроллер I210-AT
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCIe 3.0 x16 слоты (16/NA или 8/8)
- Чипсет
- Intel® W480E
Конструкция и монтаж
- Артикул
- MBD-X12SCV-LVDS
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X12SCV-LVDS
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Скорость памяти
- 2933/2666/2400/2133 MT/s ECC/non-ECC DDR4 SODIMM
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source
- Индикаторы
- Питание LED
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Система уровень управление; PWM вентилятор скорость управление; Скорость вентилятора управление; 3 вентиляторы с тахометр мониторинг
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, PCH температура, Контроль CPU напряжения, HT, CPU температура, Чипсет напряжение, 3 -вентилятор состояние, +3.3V, +1.8V
- Контроль температуры
- Тепловой управление для 3 вентилятор разъёмы
Процессорная подсистема
- Количество ядер
- до 10 ядра
- Ограничения процессорной подсистемы
- ** Материнская плата поддерживается this максимум TDP. Please verify your система can thermally поддержка.; **The X12SCV-LVDS does not поддержка the Intel 10th/11th поколение процессор 2M кэш SKUs. These процессоры will not загрузка с the latest версия BIOS.
- Процессоры и сокет
- Intel® Xeon® W-1200 процессоры, 11th/10th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3 процессор; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 65W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA); SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- ATX Питание разъём, ACPI / ACPM Управление питанием, +12V Питание DC Вход
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.7; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
