Артикул: MBD-X12SAE-5
В наличии

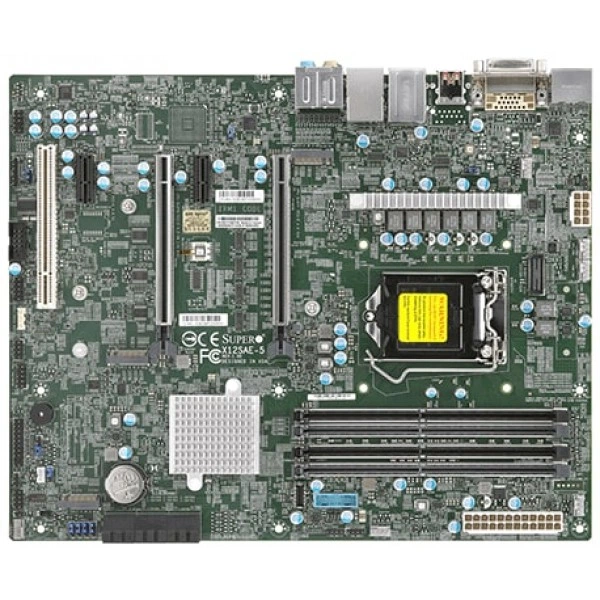

Материнская плата Supermicro X12SAE-5 (MBD-X12SAE-5) ATX, LGA-1200, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12SAE-5
Supermicro X12SAE-5 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6" (30.48cm x 24.38cm).
Процессоры и сокет - 10th/11th поколение Intel® Core™ i9/i7/i5/i3 процессоры, Intel® Xeon® W-1200/W-1300 процессоры; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 125W TDP.
Количество ядер - до 10 ядра.
Количество слотов DIMM - 4 слотов DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
При подборе фиксируют точное исполнение MBD-X12SAE-5. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6" (30.48cm x 24.38cm)
- Процессоры и сокет: 10th/11th поколение Intel® Core™ i9/i7/i5/i3 процессоры, Intel® Xeon® W-1200/W-1300 процессоры; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 125W TDP
- Количество ядер: до 10 ядра
- Количество слотов DIMM: 4 слотов DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s
- Чипсет: Intel® W580
- Управление электропитанием: Включение питания режим для AC питание восстановление, Управление питанием ACPI, Питание кнопка override mechanism, Wake-on-LAN
- Порты USB: 4 USB 3.2 Gen2 порты (4 задний тип A); 2 USB 3.2 Gen1 порты (2 через разъём); 2 USB 2.0 порты (2 через разъём); 2 USB 3.2 Gen2x2 порты (1 задний тип C; 1 через разъём)
- Артикул: MBD-X12SAE-5
- Аудиоподсистема: ALC 888S HD Аудио
- Видеовыходы: 1 DVI - D порты, 1 DP (DisplayPort) порты, 1 HDMI порты
- Тип памяти: 128GB 3200MHz
- Сетевые порты LAN: 1 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 2.5 Gigabit Ethernet LAN порт
- Сетевые контроллеры: Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet i225V
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12SAE-5 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro MCP-260-00151-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Расширение системы планируют под конкретные интерфейсные задачи. Набор устройств проверяют в составе целевой аппаратной конфигурации.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12SCA-5F. Этот вариант рассматривают для проекта со следующими требованиями: IPMI, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X12SCV-W. При подборе для другой конфигурации полезно проверить такое исполнение: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Комплектация
При подборе MBD-X12SAE-5 согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются MCP-260-00151-0N, CBL-0044L, AOM-TPM-9670V. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X12SAE-5
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- ALC 888S HD Аудио
- Видеовыходы
- 1 DVI - D порты, 1 DP (DisplayPort) порты, 1 HDMI порты
- Интерфейсы SATA
- Intel® W580 контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 4 USB 3.2 Gen2 порты (4 задний тип A); 2 USB 3.2 Gen1 порты (2 через разъём); 2 USB 2.0 порты (2 через разъём); 2 USB 3.2 Gen2x2 порты (1 задний тип C; 1 через разъём)
- Последовательный порт
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 4.0 x4, RAID 0 & 1; 2 PCIe 3.0 x4; Форм-фактор: 2280/22110; Ключ: M-key
- Сетевые контроллеры
- Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Intel® Ethernet i225V
- Сетевые порты LAN
- 1 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 2.5 Gigabit Ethernet LAN порт
- Слоты PCIe
- 2 PCIe 4.0 x16 слоты (16/NA или 8/8),; 2 PCIe 3.0 x1,; 1 PCI PCI 5V 32bit
- Чипсет
- Intel® W580
Конструкция и монтаж
- Артикул
- MBD-X12SAE-5
- Бренд
- Supermicro
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Модель
- X12SAE-5
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 128GB 3200MHz
Питание и охлаждение
- Дополнительные функции
- CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания
- Индикаторы
- Питание LED; Catastrophic ошибка LED
- Контроль вентиляторов
- 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Скорость вентилятора управление; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система температура, PCH температура, CPU температура, 3.3V дежурный режим, 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V, CPU тепловой защита поддержка, +1.8V PCH
Процессорная подсистема
- Количество ядер
- до 10 ядра
- Процессоры и сокет
- 10th/11th поколение Intel® Core™ i9/i7/i5/i3 процессоры, Intel® Xeon® W-1200/W-1300 процессоры; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 125W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA); SuperDoctor 5
- Тип BIOS
- 256MB SPI Flash с AMI BIOS
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI, Питание кнопка override mechanism, Wake-on-LAN
- Функции BIOS
- ACPI 6.0; Plug and Play (PnP); Горячие клавиши восстановления BIOS; Автоматическое определение райзера; SMBIOS 3.0 или новее
Условия эксплуатации
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -20°C - 60°C (-4°F - 140°F)
