Артикул: MBD-X12SCA-5F
В наличии

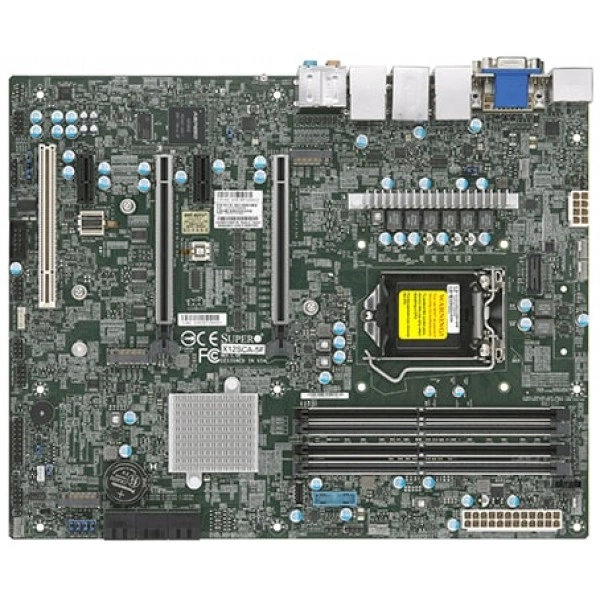

Материнская плата Supermicro X12SCA-5F (MBD-X12SCA-5F) ATX, LGA-1200, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12SCA-5F
Supermicro X12SCA-5F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6" (30.48cm x 24.38cm).
Количество ядер - до 10 ядра.
Количество слотов DIMM - 4 слотов DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s.
Тип памяти - 128GB 3200MHz.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При подборе фиксируют точное исполнение MBD-X12SCA-5F. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6" (30.48cm x 24.38cm)
- Процессоры и сокет: Intel® Xeon® W-1200 процессоры, 10th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3 процессор, 11th поколение Intel® Core™ i5/i7/i9 процессоры, Intel® Xeon® W-1300 процессоры; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 125W TDP
- Количество ядер: до 10 ядра
- Количество слотов DIMM: 4 слотов DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s
- Аудиоподсистема: ALC 888S HD Аудио
- Видеовыходы: 1 DVI - D порты, 1 VGA порты, 1 DP (DisplayPort) порты, 1 HDMI порты
- Поддержка TPM: 1 TPM Разъём
- Интерфейсы SATA: Intel® W580 контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Модель: X12SCA-5F
- Разъёмы M.2: M.2 Интерфейс: 1 PCIe 4.0 x4, RAID 0 & 1; 2 PCIe 3.0 x4; Форм-фактор: 2280/22110; Ключ: M-key
- Функции BIOS: ACPI 6.0; Plug and Play (PnP); Горячие клавиши восстановления BIOS; Автоматическое определение райзера; SMBIOS 3.0 или новее
- Контроль вентиляторов: 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Скорость вентилятора управление; Индикатор перегрева индикация
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12SCA-5F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro MCP-260-00151-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12SAE-5. Для сопоставления аппаратных возможностей можно рассмотреть вариант: тип памяти: 128GB 3200MHz, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X12SCV-W. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Mini-ITX, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.
Комплектация
В заявке на MBD-X12SCA-5F укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-260-00151-0N, CBL-0044L, AOM-TPM-9670V. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X12SCA-5F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- ALC 888S HD Аудио
- Видеовыходы
- 1 DVI - D порты, 1 VGA порты, 1 DP (DisplayPort) порты, 1 HDMI порты
- Интерфейсы SATA
- Intel® W580 контроллер для 6 SATA3 (6 Gbps) порты; RAID 0,1,5,10
- Поддержка TPM
- 1 TPM Разъём
- Порты USB
- 4 USB 3.2 Gen2 порты (4 задний тип A); 2 USB 3.2 Gen1 порты (2 через разъём); 2 USB 2.0 порты (2 через разъём); 2 USB 3.2 Gen2x2 порты (1 задний тип C; 1 через разъём)
- Последовательный порт
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 4.0 x4, RAID 0 & 1; 2 PCIe 3.0 x4; Форм-фактор: 2280/22110; Ключ: M-key
- Сетевые контроллеры
- Один LAN с Intel® Ethernet i225LM; Один LAN с Intel® PHY I219LM LAN контроллер; Один LAN с Realtek RTL8211F PHY, Выделенный LAN для IPMI
- Сетевые порты LAN
- 1 RJ45 Выделенный IPMI LAN порт; 1 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 2.5 Gigabit Ethernet LAN порт
- Слоты PCIe
- 2 PCIe 3.0 x1,; 2 PCIe 4.0 x16 слоты (16/NA или 8/8),; 1 PCI PCI 5V 32bit
- Удалённое управление IPMI
- ASPEED AST2500 BMC
- Чипсет
- Intel® W580
Конструкция и монтаж
- Артикул
- MBD-X12SCA-5F
- Бренд
- Supermicro
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Модель
- X12SCA-5F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 128GB 3200MHz
Питание и охлаждение
- Дополнительные функции
- CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания
- Индикаторы
- Питание LED; BMC/IPMI Контроль активности LED; Catastrophic ошибка LED
- Контроль вентиляторов
- 5x 4-pin вентилятор разъёмы (до 5 вентиляторы); Скорость вентилятора управление; Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система температура, PCH температура, CPU температура, 3.3V дежурный режим, 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V, CPU тепловой защита поддержка, +1.8V PCH
Процессорная подсистема
- Количество ядер
- до 10 ядра
- Процессоры и сокет
- Intel® Xeon® W-1200 процессоры, 10th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3 процессор, 11th поколение Intel® Core™ i5/i7/i9 процессоры, Intel® Xeon® W-1300 процессоры; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 125W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Утилиты; SuperDoctor 5
- Тип BIOS
- 256MB SPI Flash с AMI BIOS
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI, Питание кнопка override mechanism, Wake-on-LAN
- Функции BIOS
- ACPI 6.0; Plug and Play (PnP); Горячие клавиши восстановления BIOS; Автоматическое определение райзера; SMBIOS 3.0 или новее
Условия эксплуатации
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -20°C - 60°C (-4°F - 140°F)
