Артикул: MBD-X12SCV-W
В наличии

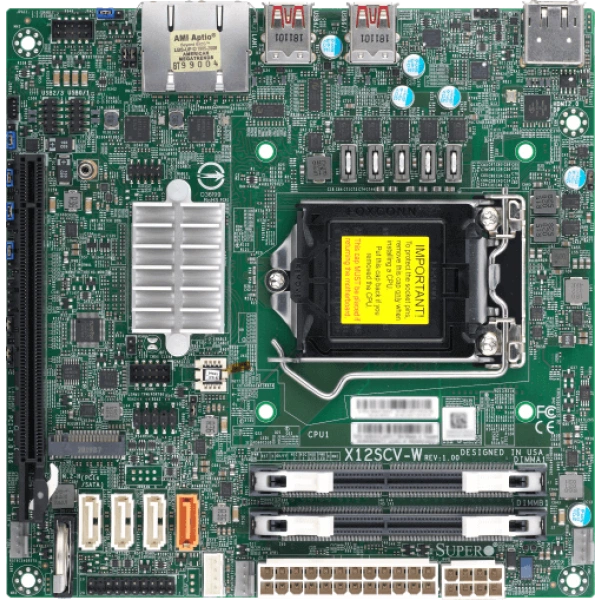

Материнская плата Supermicro X12SCV-W (MBD-X12SCV-W) Mini-ITX, LGA-1200, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X12SCV-W
Supermicro X12SCV-W - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Xeon® W-1200 процессоры, 11th/10th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3 процессор; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 65W TDP.
Количество ядер - до 10 ядра.
Ограничения процессорной подсистемы - ** Материнская плата поддерживается this максимум TDP. Please verify your система can thermally поддержка.; **The X12SCV-W does not поддержка the Intel 10th/11th поколение процессор 2M кэш SKUs. These процессоры will not загрузка с the latest версия BIOS.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При подборе фиксируют точное исполнение MBD-X12SCV-W. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Xeon® W-1200 процессоры, 11th/10th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3 процессор; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 65W TDP
- Количество ядер: до 10 ядра
- Ограничения процессорной подсистемы: ** Материнская плата поддерживается this максимум TDP. Please verify your система can thermally поддержка.; **The X12SCV-W does not поддержка the Intel 10th/11th поколение процессор 2M кэш SKUs. These процессоры will not загрузка с the latest версия BIOS.
- Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Функции BIOS: ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.7; Пробуждение по часам реального времени RTC
- Индикаторы: Питание LED
- Видеовыходы: 1 DP (DisplayPort) порты, 1 HDMI порты
- Модель: X12SCV-W
- Напряжение памяти: 1.2V
- Интерфейсы SATA: Intel® W480E контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA3 (6Gbps) порты
- Аппаратные функции: Trusted Platform Module (TPM) 2.0
- Сетевые порты LAN: 2 RJ45 2.5 Gigabit Ethernet LAN порт
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X12SCV-W подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для оборудования расширения сопоставляют монтажную высоту и способ подключения. Затем проверяют возможности согласованной платформы.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X12SCA-5F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ATX, IPMI. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X12SAE-5. При подборе для другой конфигурации полезно проверить такое исполнение: ATX, тип памяти: 128GB 3200MHz. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Комплектация
В спецификации поставки для MBD-X12SCV-W зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-0044L, MCP-260-00158-0N, CBL-OTHR-0986, CBL-CDAT-0605. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X12SCV-W
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Аудиоподсистема
- ALC 888S HD Аудио
- Видеовыходы
- 1 DP (DisplayPort) порты, 1 HDMI порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Интерфейсы SATA
- Intel® W480E контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Порты USB
- 4 USB 2.0 порты (4 через разъём); 4 USB 3.2 Gen2 порты (4 задний тип A)
- Последовательный порт
- 1 COM Порт (1 разъём)
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 3.0 x4; Форм-фактор: 2280; Ключ: M-key
- Сетевые контроллеры
- Один LAN с Intel® Ethernet i225V; Один LAN с Intel® Ethernet i225LM
- Сетевые порты LAN
- 2 RJ45 2.5 Gigabit Ethernet LAN порт
- Слоты PCIe
- 1 PCIe 3.0 x16 слоты (16/NA или 8/8)
- Чипсет
- Intel® W480E
Конструкция и монтаж
- Артикул
- MBD-X12SCV-W
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X12SCV-W
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 64GB ECC/non-ECC SODIMM, DDR4-2933MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Скорость памяти
- 2933/2666/2400/2133 MT/s ECC/non-ECC DDR4 SODIMM
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source
- Индикаторы
- Питание LED
- Контроль вентиляторов
- 3x 4-pin вентилятор разъёмы (до 3 вентиляторы); Система уровень управление; PWM вентилятор скорость управление; Скорость вентилятора управление; 3 вентиляторы с тахометр мониторинг
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, PCH температура, Контроль CPU напряжения, HT, CPU температура, Чипсет напряжение, 3 -вентилятор состояние, +3.3V, +1.8V
- Контроль температуры
- Тепловой управление для 3 вентилятор разъёмы
Процессорная подсистема
- Количество ядер
- до 10 ядра
- Ограничения процессорной подсистемы
- ** Материнская плата поддерживается this максимум TDP. Please verify your система can thermally поддержка.; **The X12SCV-W does not поддержка the Intel 10th/11th поколение процессор 2M кэш SKUs. These процессоры will not загрузка с the latest версия BIOS.
- Процессоры и сокет
- Intel® Xeon® W-1200 процессоры, 11th/10th поколение Intel® Core™ i9/Core™ i7/Core™ i5/Core™ i3 процессор; Один сокет LGA-1200 (сокет H5) поддерживается, CPU TDP поддерживается до 65W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA); SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- ATX Питание разъём, ACPI / ACPM Управление питанием, +12V Питание DC Вход
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.7; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
