Артикул: SYS-E300-12C
В наличии

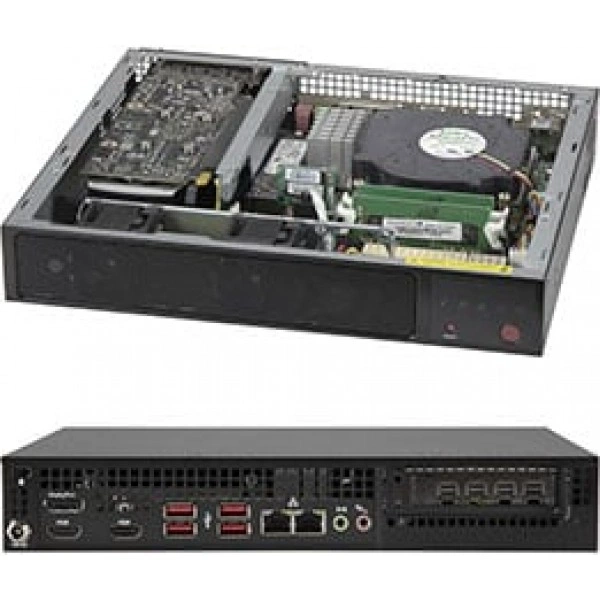

Встраиваемая система Supermicro SYS-E300-12C 1U, LGA-1200, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E300-12C
Supermicro SYS-E300-12C - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SCV-LVDS.
Процессоры и сокет - Один сокет H5 (LGA-1200) поддерживается:; 10th поколение Intel® Core™ i9/i7/i5/i3/ процессор, Intel® Xeon® W-1200 процессоры; Поддержка до 65W TDP.
Количество слотов DIMM - до 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 слотов DIMM.
Тип памяти - 2933/2666/2400/2133MHz.
Объёмы модулей DIMM - 4GB, 8GB, 16GB, 32GB.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
При подборе фиксируют точное исполнение SYS-E300-12C. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Технические особенности
- Системная плата: Super X12SCV-LVDS
- Процессоры и сокет: Один сокет H5 (LGA-1200) поддерживается:; 10th поколение Intel® Core™ i9/i7/i5/i3/ процессор, Intel® Xeon® W-1200 процессоры; Поддержка до 65W TDP
- Количество слотов DIMM: до 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 слотов DIMM
- Тип памяти: 2933/2666/2400/2133MHz
- Объёмы модулей DIMM: 4GB, 8GB, 16GB, 32GB
- Разъёмы M.2: 1 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280; 1 M.2 E-key CNVi/PCI-E 3.0 x1, 2230
- Артикул: SYS-E300-12C
- Форм-фактор: 1U
- Доступный Colors: Чёрный
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Ширина: 10.43" (264.8mm) / 15" (381mm) - pkg.
- Соответствие RoHS: RoHS Соответствует
- Тип BIOS: AMI UEFI
- Графическая подсистема: Intel® HD Graphics; 3 независимых дисплея thru HDMI 2.0a/HDMI1.4/DP/LVDS
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E300-12C подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Для промышленной интеграции требования к месту установки фиксируют заранее. Затем оценивают подключение и работу системы в согласованной среде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-E300, Supermicro FAN-0065L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E302-9D. При подборе для другой конфигурации полезно проверить такое исполнение: Компактный, Intel® Xeon® процессор D-2123IT. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E300-9C. В спецификации альтернативного проекта ориентиром служат параметры: Компактный, LGA 1151. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Комплектация
При заказе согласуйте состав позиции SYS-E300-12C вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-290-30002-0B, CSE-E300. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E300-12C
Интерфейсы и расширение
- Аудиоподсистема
- ALC 888S HD Аудио; HD Аудио (Mic In / Line Out)
- Вывод изображения
- 1 DVI - D порт; 2 HDMI порты; 1 DP (Display Port); 1 LVDS порт
- Графическая подсистема
- Intel® HD Graphics; 3 независимых дисплея thru HDMI 2.0a/HDMI1.4/DP/LVDS
- Интерфейсы SATA
- Intel® W480E контроллер для 2 SATA3 (6 Gbps) порты; RAID 0,1; 2 SATA3 (6Gbps) порты
- Поддержка TPM
- TPM Разъём & Микросхема оба
- Порты USB
- 4 USB 2.0 порты (4 через разъёмы); 4 USB 3.2 Gen2 порты (4 Задний Тип A)
- Разъёмы M.2
- 1 M.2 M-key SATA/PCI-E 3.0 x4, 2242/2280; 1 M.2 E-key CNVi/PCI-E 3.0 x1, 2230
- Сетевые контроллеры
- Один LAN с Intel® Ethernet Контроллер I210-AT; Один LAN с Intel® PHY I219LM LAN контроллер
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 PCI-E 3.0 x16 слоты (16/NA или 8/8)
- Чипсет
- Intel® W480E
Конструкция и монтаж
- Артикул
- SYS-E300-12C
- Бренд
- Supermicro
- Высота
- 1.7" (43mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.9" (226mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Модель
- SYS-E300-12C
- Модель шасси
- CSE-E300
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Компактный 1U Box
- Ширина
- 10.43" (264.8mm) / 15" (381mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 64GB DDR4 ECC/non-ECC SO-DIMM, DDR4-2933MHz, в 2 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Тип памяти
- 2933/2666/2400/2133MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 180W Питание DC Адаптер
- Вентиляторы
- 2x 4028 mm 4 PIN PWM вентиляторы
Подсистема хранения
- Внутренний
- 2 Стационарный 2.5" отсеков для накопителей с монтажной планкой (when AOC area is not occupied) или 1 Стационарный 2.5" отсек для накопителя с AOC поддержка
Процессорная подсистема
- Процессоры и сокет
- Один сокет H5 (LGA-1200) поддерживается:; 10th поколение Intel® Core™ i9/i7/i5/i3/ процессор, Intel® Xeon® W-1200 процессоры; Поддержка до 65W TDP
Управление и совместимость
- Контроль вентиляторов
- Вентиляторы с тахометр состояние мониторинг
- Программные средства управления
- AMT; NMI; SuperDoctor® 5; vPro; Сторожевой таймер
- Системная плата
- Super X12SCV-LVDS
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- ATX Питание разъём; +12V Питание DC Вход
- Функции BIOS
- ACPI 6.0
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
