Артикул: SYS-E302-9D
В наличии

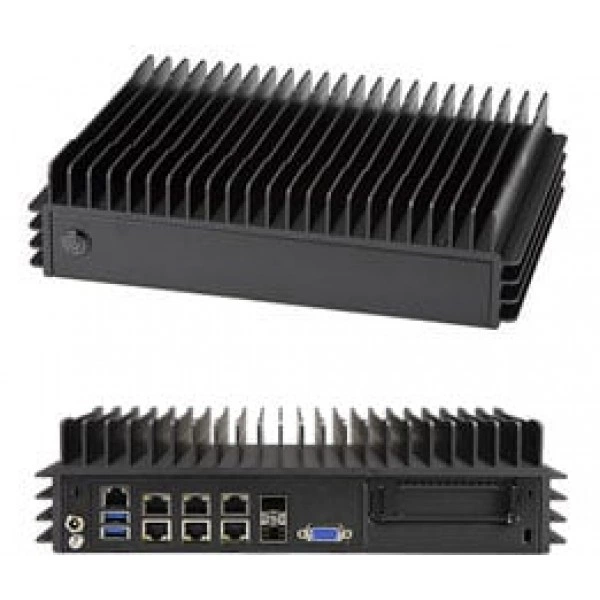

Встраиваемая система Supermicro SYS-E302-9D Intel® Xeon® процессор D-2123IT, DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E302-9D
Supermicro SYS-E302-9D - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SDV-4C-TP8F-01.
Процессоры и сокет - Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W.
Ядра и кэш - 4 ядра, 8 Потоки.
Количество слотов DIMM - до 256GB DDR4 ECC/non-ECC RDIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC DDR4 ECC/Non-ECC RDIMM; Рабочий скорость до 2400MHz.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При подборе фиксируют точное исполнение SYS-E302-9D. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Технические особенности
- Системная плата: Super X11SDV-4C-TP8F-01
- Процессоры и сокет: Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W
- Ядра и кэш: 4 ядра, 8 Потоки
- Количество слотов DIMM: до 256GB DDR4 ECC/non-ECC RDIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC DDR4 ECC/Non-ECC RDIMM; Рабочий скорость до 2400MHz
- Программные средства управления: Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SUM; SuperDoctor® 5; Сторожевой таймер
- Поддержка TPM: 1 TPM 2.0 разъём
- Разъёмы M.2: 1 M.2 M-key 2280; 1 M.2 B-key 3042 с Nano SIM Слот
- Графическая подсистема: Aspeed AST2500 BMC
- Чипсет: Система on Микросхема
- Индикаторы: Питание LED (Жёсткий накопитель активность LED)
- Глубина: 8.1" (206mm) / 5.59" (142mm) - pkg.
- Бренд: Supermicro
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E302-9D подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X11SDV-4C-TP8F-01. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E300-9D-4CN8TP. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR4, Компактный. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-E301-9D-8CN8TP. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Intel® Xeon® процессор D-2146NT, Компактный. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Комплектация
Для исполнения SYS-E302-9D заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-SAST-0886, CBL-0483L, MCP-290-30201-0B, CSE-E302. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E302-9D
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2500 BMC
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; SoC контроллер для 2 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM 2.0 разъём
- Порты USB
- 2 USB 3.0 порты (задний)
- Сетевые контроллеры
- Четыре 1GbE с Intel I350-AM4; Два 10GBase-T с Intel X557; Два 10G SFP+ через SoC
- Сетевые порты LAN
- 2x 10G SFP+ порты; 2x 10GBase-T LAN порты; 4x 1GbE LAN порты; 1 Выделенный IPMI LAN порт
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа; Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E302-9D
- Бренд
- Supermicro
- Высота
- 3" (76mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.1" (206mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Модель
- SYS-E302-9D
- Модель шасси
- CSE-E302iL
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Компактный
- Ширина
- 11.6" (295mm) / 15" (381mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 256GB DDR4 ECC/non-ECC RDIMM; 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- RDIMM: 4GB, 8GB, 16GB, 32GB, 64GB
- Тип памяти
- 2666/2400/2133MHz ECC DDR4 ECC/Non-ECC RDIMM; Рабочий скорость до 2400MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 150W 12V Lockable Питание DC Адаптер (Опционально: 180W 12V Lockable Питание DC Адаптер)
Подсистема хранения
- Внутренний
- 1 Стационарный 2.5" отсек для накопителя с монтажной планкой (when AOC area is not occupied) (Wide Temp требуется)
- Разъёмы M.2
- 1 M.2 M-key 2280; 1 M.2 B-key 3042 с Nano SIM Слот
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W
- Ядра и кэш
- 4 ядра, 8 Потоки
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SUM; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super X11SDV-4C-TP8F-01
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- Управление питанием ACPI; +12V Питание DC Вход; Управление из питание-on для восстановление от AC питание потеря; CPU тепловой защита поддержка для процессор защита; M.2 NGFF разъём, Узел Manager Поддержка, SDDC, Система уровень управление, UID, WOL
- Функции BIOS
- PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F) (с дополнительные внешний 0.7m/s); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
