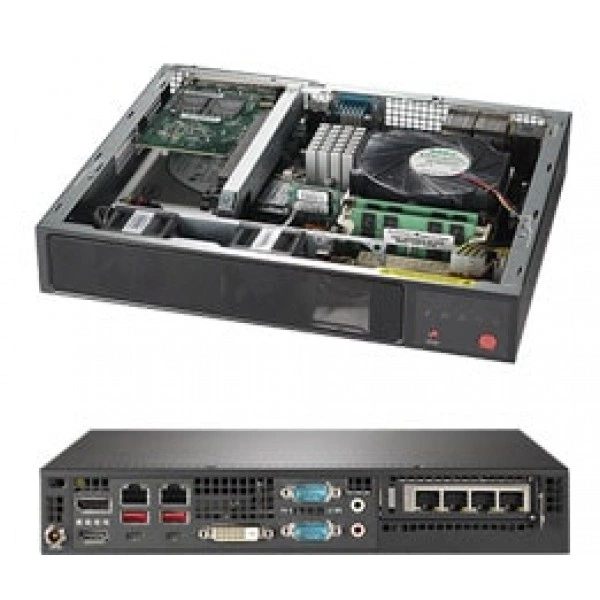

Встраиваемая система Supermicro SYS-E300-9C LGA 1151, DDR4, до 150W

Артикул: SYS-E300-9C

В наличии

Встраиваемая система Supermicro SYS-E300-9C LGA 1151, DDR4, до 150W

Name: Встраиваемая система Supermicro SYS-E300-9C LGA 1151, DDR4, до 150W
Brand: Supermicro
SKU: SYS-E300-9C

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-supermicro.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 302-27-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание встраиваемой системы Supermicro SYS-E300-9C

Supermicro SYS-E300-9C - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.

Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.

Системная плата - Super X11SCV-Q.

Процессоры и сокет - Один сокет H4 (LGA 1151) поддерживается:; 8th/9th поколение Intel® Core™ i7/i5/i3 / Pentium® / Celeron® процессор; CPU TDP поддержка до 65W TDP.

Количество слотов DIMM - до 32GB небуферизованная non-ECC SO-DIMM, DDR4-2666MHz; 2 слотов DIMM.

Тип памяти - DDR4-2666MHz небуферизованная non-ECC SO-DIMM.

Объёмы модулей DIMM - 16GB.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

При подборе фиксируют точное исполнение SYS-E300-9C. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.

Функциональные возможности

Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Технические особенности

Системная плата: Super X11SCV-Q
Процессоры и сокет: Один сокет H4 (LGA 1151) поддерживается:; 8th/9th поколение Intel® Core™ i7/i5/i3 / Pentium® / Celeron® процессор; CPU TDP поддержка до 65W TDP
Количество слотов DIMM: до 32GB небуферизованная non-ECC SO-DIMM, DDR4-2666MHz; 2 слотов DIMM
Тип памяти: DDR4-2666MHz небуферизованная non-ECC SO-DIMM
Объёмы модулей DIMM: 16GB
Высота: 1.7" (43mm) / 10.87" (276mm) - pkg.
Форм-фактор: Компактный
Модель шасси: CSE-E300
Кнопки: Питание On/Off кнопка
Функции BIOS: ACPI 6.0
Условия эксплуатации и требования: Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
Графическая подсистема: 3 независимых дисплея
Тип оборудования: Серверные системы
Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования

Применение

Супермикро SYS-E300-9C подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.

В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-E300, Supermicro FAN-0065L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Конструкция

Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.

Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Монтаж и эксплуатация

Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.

При сборке оставляют доступ к фиксаторам соединений. После укладки проверяют состояние кабеля и расположение подключений.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro SYS-E300-9D. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Xeon® процессор D-2123IT, ECC DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

В качестве аналога рассмотрите Supermicro SYS-E302-9A. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA 1310, до 60W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.

Комплектация

В заявке на SYS-E300-9C укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются FAN-0100L4, SC510, SC511, RSC-RR1U-E16. Необходимый состав поставки согласуют с выбранной конфигурацией.

Технические характеристики SYS-E300-9C

Интерфейсы и расширение

Аудиоподсистема: ALC 888S HD Аудио; HD Аудио (Mic In / Line Out)
Вывод изображения: 1 DVI - D порт; 1 HDMI порт; 1 DP (Display Port); 1 eDP (Встраиваемый Display Port); 3 независимых дисплея
Графическая подсистема: 3 независимых дисплея
Интерфейсы SATA: Q370 контроллер для 5 SATA3 порты; RAID 0, 1; 5 SATA3 (6Gbps) порты через PCH
Поддержка TPM: 1 TPM Разъём & Микросхема
Порты USB: 4 USB 3.1 (2 тип A и 2 тип C в задний)

Разъёмы M.2: M.2 M-key: PCI-E 3.0 x4, NVMe поддержка 2242/2280 length; M.2 E Ключ: PCI-E 3.0 x1, поддержка 2230 length
Сетевые контроллеры: Один LAN с Intel® Ethernet Контроллер I210-AT; Один LAN с Intel® PHY I219LM LAN контроллер
Сетевые порты LAN: 2 RJ45 Gigabit Ethernet LAN порты
Слоты PCIe: 1 PCI-E 3.0 x16
Чипсет: Intel® Q370

Конструкция и монтаж

Артикул: SYS-E300-9C
Бренд: Supermicro
Высота: 1.7" (43mm) / 10.87" (276mm) - pkg.
Глубина: 8.9" (226mm) / 5.59" (142mm) - pkg.
Доступный Colors: Чёрный
Индикаторы: Питание LED (Жёсткий накопитель активность LED)
Кнопки: Питание On/Off кнопка

Масса: Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
Модель: SYS-E300-9C
Модель шасси: CSE-E300
Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Тип оборудования: Серверные системы
Форм-фактор: Компактный
Ширина: 10.43" (264.8mm) / 15" (381mm) - pkg.

Оперативная память

Количество слотов DIMM: до 32GB небуферизованная non-ECC SO-DIMM, DDR4-2666MHz; 2 слотов DIMM
Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
Напряжение памяти: 1.2 V

Объёмы модулей DIMM: 16GB
Тип памяти: DDR4-2666MHz небуферизованная non-ECC SO-DIMM

Питание и охлаждение

Блок питания: Блоки питания: 150W Питание DC Адаптер

Вентиляторы: 2x 4cm высокая производительность PWM вентилятор

Подсистема хранения

Внутренний: 2 Стационарный 2.5" отсеков для накопителей - один с монтажной планкой, один on base mount (1 стационарный 2.5" отсек для накопителя when AOC area is occupied)

Процессорная подсистема

Процессоры и сокет: Один сокет H4 (LGA 1151) поддерживается:; 8th/9th поколение Intel® Core™ i7/i5/i3 / Pentium® / Celeron® процессор; CPU TDP поддержка до 65W TDP

Управление и совместимость

Контроль вентиляторов: Вентиляторы с тахометр состояние мониторинг
Программные средства управления: AMT; NMI; vPro; Сторожевой таймер
Системная плата: Super X11SCV-Q

Тип BIOS: AMI UEFI
Управление электропитанием: ATX Питание разъём; +12V Питание DC Вход
Функции BIOS: ACPI 6.0

Условия эксплуатации

Соответствие RoHS: RoHS Соответствует

Условия эксплуатации и требования: Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
