Артикул: SYS-E300-9D
В наличии

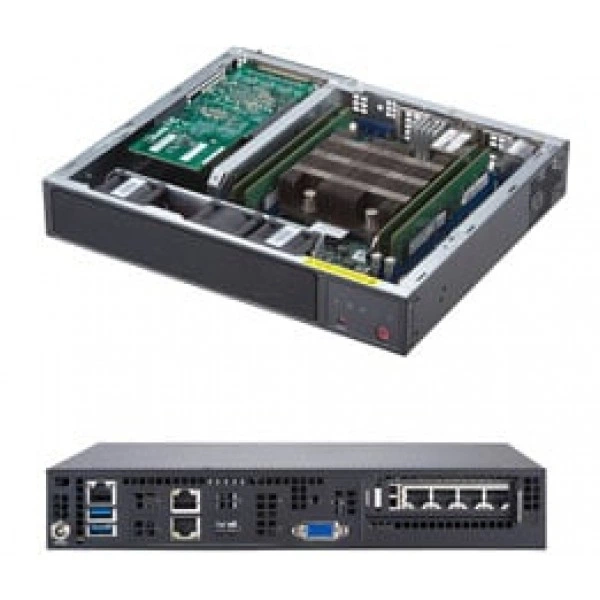

Встраиваемая система Supermicro SYS-E300-9D Intel® Xeon® процессор D-2123IT, ECC DDR4, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E300-9D
Supermicro SYS-E300-9D - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SDV-4C-TLN2F.
Процессоры и сокет - Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W.
Ядра и кэш - 4 ядра, 8 Потоки.
Количество слотов DIMM - до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC DDR4 ECC LRDIMM и ECC RDIMM; Рабочий скорость до 2400MHz.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
При подборе фиксируют точное исполнение SYS-E300-9D. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Системная плата: Super X11SDV-4C-TLN2F
- Процессоры и сокет: Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W
- Ядра и кэш: 4 ядра, 8 Потоки
- Количество слотов DIMM: до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC DDR4 ECC LRDIMM и ECC RDIMM; Рабочий скорость до 2400MHz
- Индикаторы: Питание LED (Жёсткий накопитель активность LED)
- Чипсет: Система on Микросхема
- Сетевые порты LAN: 2 10GBase-T LAN порты; 1 Выделенный IPMI LAN порт
- Условия эксплуатации и требования: Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Тип BIOS: 128Mb SPI Flash с AMI BIOS
- Программные средства управления: Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SUM; SuperDoctor® 5; Сторожевой таймер
- Ширина: 10.43" (264.8mm) / 15" (381mm) - pkg.
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Высота: 1.7" (43mm) / 10.87" (276mm) - pkg.
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E300-9D подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Для прикладного оборудования определяют режим питания и внешние интерфейсы. Выбранную систему проверяют с реальными периферийными устройствами.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-E300, Supermicro FAN-0065L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E300-9D-4CN8TP. В спецификации альтернативного проекта ориентиром служат параметры: 1GbE, Компактный. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro SYS-E302-9D. Этот вариант рассматривают для проекта со следующими требованиями: DDR4, 1GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Комплектация
В заявке на SYS-E300-9D укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются RSC-RR1U-E8, MCP-290-30002-0B, CSE-E300, CBL-CUSB-0975. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E300-9D
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2500 BMC
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6Gbps) порты; RAID 0,1,5,10 RSTe; 1 SATA3 (6Gbps) порт (SATA/SAS HDD/SSD)
- Поддержка TPM
- 1 TPM 2.0 разъём
- Порты USB
- 2 USB 3.0 порты (задний)
- Сетевые контроллеры
- Два 10GBase-T LAN, SoC
- Сетевые порты LAN
- 2 10GBase-T LAN порты; 1 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 на плате OCuLink порт (или 1 PCI-E 3.0 x4 NVMe); 1 PCI-E 3.0 x8 (LP) open слот
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E300-9D
- Бренд
- Supermicro
- Высота
- 1.7" (43mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.9" (226mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Модель
- SYS-E300-9D
- Модель шасси
- CSE-E300
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Компактный
- Ширина
- 10.43" (264.8mm) / 15" (381mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- RDIMM: 4GB, 8GB, 16GB, 32GB, 64GB; LRDIMM: 16GB, 32GB, 64GB, 128GB
- Тип памяти
- 2666/2400/2133MHz ECC DDR4 ECC LRDIMM и ECC RDIMM; Рабочий скорость до 2400MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 150W Lockable DC питание адаптер (адаптер невозможно be mounted by the kit)
- Вентиляторы
- 3x 40x28mm 4-PIN PWM Вентилятор
Подсистема хранения
- Внутренний
- 1 Внутренний 2.5" отсек для накопителя
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2123IT,; CPU TDP поддержка 60W
- Ядра и кэш
- 4 ядра, 8 Потоки
Управление и совместимость
- Контроль вентиляторов
- Вентиляторы с тахометр состояние мониторинг; Состояние контроль для скорость управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SUM; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super X11SDV-4C-TLN2F
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- Управление питанием ACPI; +12V Питание DC Вход; Управление из питание-on для восстановление от AC питание потеря; CPU тепловой защита поддержка для процессор защита; M.2 NGFF разъём, Узел Manager Поддержка, SDDC, Система уровень управление, UID, WOL
- Функции BIOS
- PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
