Артикул: SYS-E302-9A
В наличии

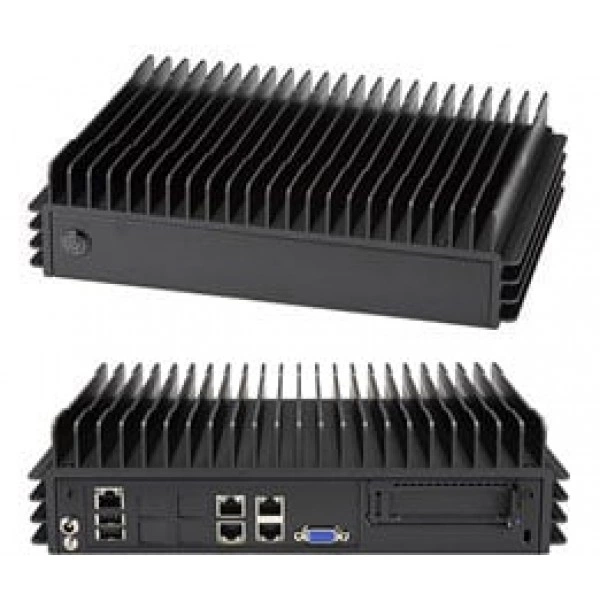

Встраиваемая система Supermicro SYS-E302-9A FCBGA 1310, DDR4, до 60W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E302-9A
Supermicro SYS-E302-9A - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SDi-4C-HLN4F.
Процессоры и сокет - Intel® Atom® процессор C3558; 4 ядра, 2.2GHz; CPU TDP поддержка 16W; FCBGA 1310.
Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM.
Тип памяти - 2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM.
Объёмы модулей DIMM - 64GB, 32GB, 16GB, 8GB, 4GB.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
При подборе фиксируют точное исполнение SYS-E302-9A. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Технические особенности
- Системная плата: Super A2SDi-4C-HLN4F
- Процессоры и сокет: Intel® Atom® процессор C3558; 4 ядра, 2.2GHz; CPU TDP поддержка 16W; FCBGA 1310
- Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Тип памяти: 2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
- Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB
- Вывод изображения: 1 VGA порт
- Слоты PCIe: 1x M.2 M Ключ 2242/2280 (PCI-E 3.0 x2)
- Индикаторы: Питание LED (Жёсткий накопитель активность LED)
- Графическая подсистема: Aspeed AST2400 BMC
- Сетевые контроллеры: Четыре Gigabit Ethernet LAN через Intel® C3000 SoC
- Модель шасси: CSE-E302IL
- Глубина: 8.1" (206mm)
- Высота: 3" (76mm)
- Модель: SYS-E302-9A
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E302-9A подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Во встраиваемом проекте оборудование размещают в заранее заданном пространстве. Подключения и условия теплоотвода проверяют вместе с корпусом установки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro A2SDi-4C-HLN4F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E200-9A. При подборе для другой конфигурации полезно проверить такое исполнение: Mini-1U, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-E300-9A. При подборе для другой конфигурации полезно проверить такое исполнение: Mini-1U, до 84W. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Комплектация
При подборе SYS-E302-9A согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-SAST-1034, MCP-350-30204-0N, MCP-290-30201-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E302-9A
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400 BMC
- Интерфейсы SATA
- SoC контроллер для SATA3 (6Gbps) порты; 2 SATA3 (6Gbps) порты
- Поддержка TPM
- TPM разъём
- Порты USB
- 2 USB 2.0 порты (задний)
- Сетевые контроллеры
- Четыре Gigabit Ethernet LAN через Intel® C3000 SoC
- Сетевые порты LAN
- 4 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1x M.2 M Ключ 2242/2280 (PCI-E 3.0 x2)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E302-9A
- Бренд
- Supermicro
- Высота
- 3" (76mm)
- Глубина
- 8.1" (206mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Модель
- SYS-E302-9A
- Модель шасси
- CSE-E302IL
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Компактный
- Ширина
- 11.6" (295mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объём памяти
- 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Объёмы модулей DIMM
- 64GB, 32GB, 16GB, 8GB, 4GB
- Тип памяти
- 2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 60W питание адаптер
Подсистема хранения
- Внутренний
- 2x 2.5" 7mm стационарный отсек для накопителя
- Разъёмы M.2
- Интерфейс: PCI-E 3.0 x2 & SATA; Форм-фактор: 2242, 2280; Ключ: M-key
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C3558; 4 ядра, 2.2GHz; CPU TDP поддержка 16W; FCBGA 1310
Управление и совместимость
- Программные средства управления
- OOB; IPMI 2.0; KVM с выделенный LAN; NMI; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SDi-4C-HLN4F
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- ACPI / APM Управление питанием; CPU тепловой защита поддержка для процессор защита; Включение питания режим для AC питание восстановление
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F) с 0.7 m/s воздух поток; с ширина температура; M.2 или SSD (0°C до 85°C); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
